Высказывалось мнение, что для значительного уменьшения сопротивления кожа дельфина должна не пассивно, а активно демпфировать возмущения в пограничном слое, для чего существует какой-то физиологический процесс, способный управлять изменениями свойств кожи. Известный французский исследователь океана, профессор О. Пикар высказал предположение, что нервные окончания в кожном покрове морских животных улавливают изменение давления, предшествующее переходу ламинарного режима обтекания в турбулентный, и через центральную нервную систему передают соответствующие сигналы на демпфирование кожи.
Кожа дельфина в передней части его туловища (особенно хорошо обтекаемой) почти не имеет кровеносных сосудов, в то время как к хвостовой части (где обычно возникает турбулентность и растет сопротивление) количество кровеносных сосудов постепенно возрастает. В связи с этим существует версия, что усиленная циркуляция крови пульсирующего характера в хвостовой части животного как бы демпфирует поверхность, уменьшая
Некоторые специалисты считают, что большая часть туловища дельфина участвует в создании движущей силы, т. е. туловище животного одновременно выполняет функции корпуса и движителя. В момент резких ускорений на коже возникают волнообразные складки, распространяющиеся от головы к хвосту, которые называют бегущей волной. При этом как бы сбрасываются возникающие турбулентные вихри, и снижается сопротивление. Но для образования бегущей волны необходимы мускульные усилия. Следовательно, управляющая кожей дельфина мускулатура должна непрерывно работать и постоянно находиться в напряжении, что изнурительно для животного. Исследователи осуществили оригинальный эксперимент, в котором участвовали профессиональные пловчихи и дельфины средней величины. Контуры тела женщины плавные, что вызвано особенностями костно-мышечного аппарата и сравнительно большим слоем подкожного жира. Под слоем жировой клетчатки и у дельфинов, и у женщин залегают локомоторные мышцы. Спортсменок буксировали под водой с разной скоростью. Испытания фиксировались на кинопленку. Обнаружилось, что при скорости свыше 4 уз на торсе и бедрах пловчих появлялись волнообразные складки. При снижении скорости складки исчезали. Известно, что у человека нет никаких специальных мышц для движения кожи и сама кожа для этого не приспособлена. Следовательно, волнообразные складки на теле спортсменок образовались под влиянием гидродинамического воздействия. Из эксперимента следовало, что мускулатура дельфина не принимает участия в образовании бегущей волны.
Интерес к скоростям качествам морских обитателей не ограничился предположениями и опытами. Одним из первых в 1938 г. немецкий ученый М. Крамер предложил обеспечивающее ламинарное обтекание корпуса покрытие, имитирующее наружный покров тюленей, для чего разместил на поверхности покрытия тонкие упругие проволочки, расположенные очень близко одна к другой и ориентированные вдоль набегающего потока. Крамер предполагал, что демпфирование турбулентных пульсации в пограничном слое будет осуществляться за счет сил трения между водой и проволочками. Опыты были прерваны с началом второй мировой войны. Позже Крамер сосредоточил внимание на изучении движения дельфинов с целью уменьшения сопротивления ракет и торпед. В последние два года существования фашистской Германии он возглавлял исследовательскую станцию управления ракетами и с небезызвестным В. Фон Брауном принимал участие в создании ракеты «ФАУ-2». Оказавшись после войны в США, Крамер продолжил исследования, направленные на создание покрытия для подводных лодок и торпед, названного «кожей дельфина».
Покрытие представляло собой сложную резиновую оболочку толщиной около 2 мм с гладкой наружной поверхностью (рис. 1.13). Внутренняя сторона оболочки множеством расположенных в шахматном порядке резиновых столбиков соединялась с внутренним слоем резины такой же толщины, наклеенным на поверхность корпуса подводной лодки. Пространство между столбиками, представляющее собой множество капиллярных сосудов, заполнялось органической жидкостью с относительно большой вязкостью. По замыслу Крамера, пока режим обтекания в пограничном слое будет ламинарным, покрытие должно вести себя как жесткая поверхность, при этом демпфирующая жидкость находится в покое, а поверхность диафрагмы остается гладкой. При возникновении в пограничном слое колебательных или волновых движений на гребне и впадине волны появится разность давлений, что вызовет распространение волнообразования вдоль покрытия и колебания резиновой оболочки, а через нее и демпфирующей жидкости. При этом турбулизация пограничного слоя должна снижаться, а вернее, переход ламинарного режима обтекания в турбулентный будет отодвигаться в область больших скоростей подводной лодки.
По аналогичному принципу было разработано покрытие «ламинфло», применение которого на торпедах позволило без изменения мощности двигателя существенно увеличить их скорость.

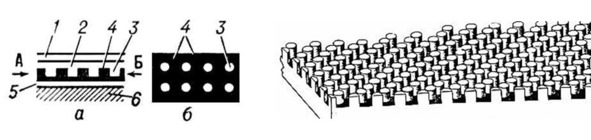

Рис. 1.13. Схема покрытия типа «кожа дельфина»
Искусственная кожа – обшивка «ламинфло»: а – боковой разрез; б – срез через слой палочек по линии АБ; 1 – верхний слой; 2 – средний слой; 3 – гибкие палочки среднего слоя; 4 – пространство между палочками, заполоненное демпфирующей жидкостью (черного цвета); 5 – нижний слой; 6 – корпус модели 15
15
Бионика – БСЭ URL: http://dic.academic.ru/dic.nsf/bse/69413/%D0%91%D0%B8%D0%BE%D0%BD%D0%B8%D0%BA%D0%B0
Пример 1.14.
У двукрылых насекомых имеются придатки – жужжальца, которые непрерывно вибрируют вместе с крыльями. При изменении направления полета направление движения жужжалец не меняется, черешок, связывающий их с телом, натягивается, и насекомое получает сигнал об изменении направления полета. На этом принципе построен жиротрон (рис. 1.14) – вильчатый вибратор, обеспечивающий высокую стабилизацию направления полета самолета при больших скоростях. Самолет с жиротроном может быть автоматически выведен из штопора. Полeт насекомых сопровождается малым расходом энергии. Одна из причин этого – особая форма движения крыльев, имеющая вид восьмерки. На рис. 1.14 изображены: а – схема летящей мухи с колеблющимися по обе стороны тела жужжальцами; б – жужжальце; в – схема жиротрона; ток от генератора посылается попеременно то во внешние, то во внутренние электромагниты, что вызывает колебания вильчатого жировибратора 16 .
16
Бионика – БСЭ URL: http://dic.academic.ru/dic.nsf/bse/69413/%D0%91%D0%B8%D0%BE%D0%BD%D0%B8%D0%BA%D0%B0

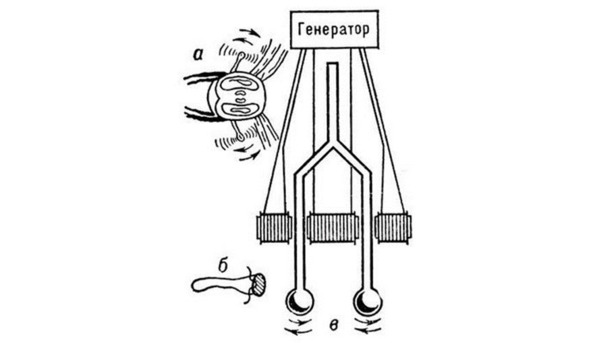

Рис. 1.14. Жиротрона – схема летящей мухи с колеблющимися по обе стороны тела жужжальцами; б – жужжальце; в – схема жиротрона.
Пример 1.15. Эффекта Лотоса
В природе давно подмечен феномен, характерный для листьев цветов лотоса – они никогда не намокают (рис. 1.15а). После дождя или полного погружения в воду они сразу же оказываются сухими и чистыми. На поверхности листьев лотоса вода образует капли, которые, словно шарики ртути, скатываются по поверхности листа, увлекая оказавшиеся на листе инородные частички. Это природное явление получило название «эффекта Лотоса».
Современные исследования выяснили механизм этого эффекта. При 7000-кратном увеличении листа его микроструктура оказалась в виде иголок. Эту структуру воспроизвели при создании краски (рис. 1.15 б).
Создана краска с эффектом Лотоса. Принцип ее действия показан на рис. 1.15 в, а ее эффективность – на рис. 1.15 г.
Рис. 1.15а. Лотос

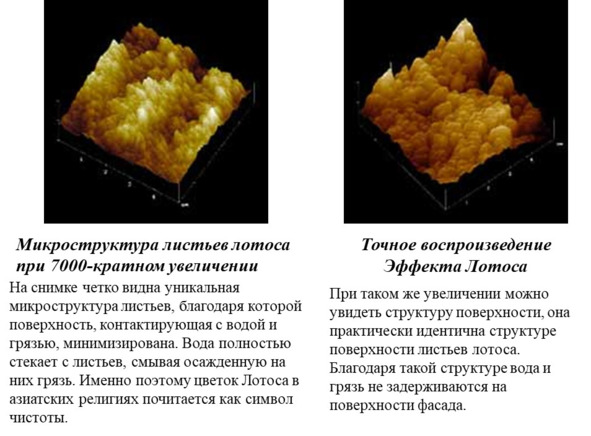

Рис. 1.15б. Микроструктура Лотоса

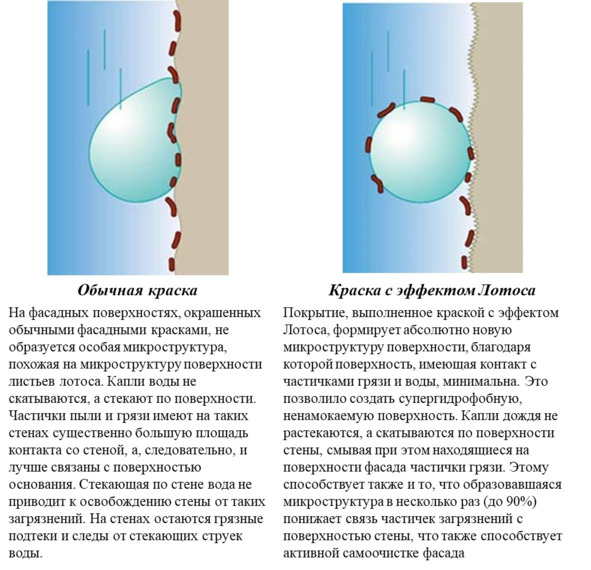

Рис. 1.15в. Принцип действия краски с эффектом Лотоса

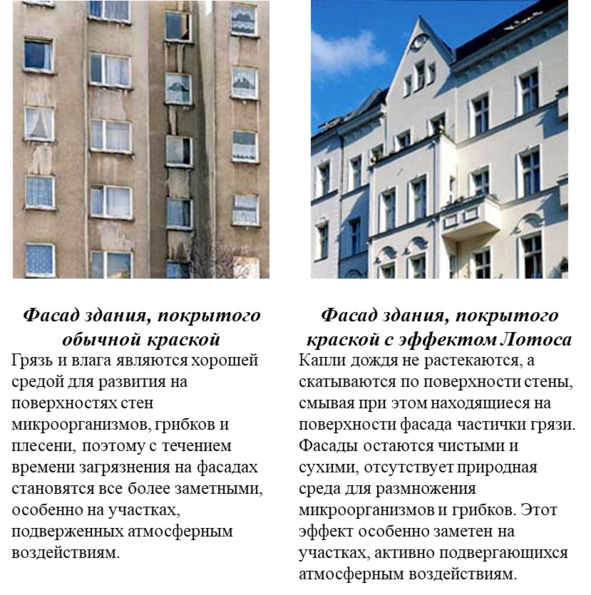

Рис. 1.15г. Результаты использования краски с эффектом Лотоса
Пример 1.16. Новые принтеры
По аналогии с поведением стаи термитов, где каждый термит принимает независимые решения, но при этом стая движется к общей цели, например построению гнезда, в исследовательском центре Xerox в Пало Альто разработали новую технологию подающего механизма для копиров и принтеров, названного AirJet. Печатное устройство оснащено множеством воздушных сопел, каждое из которых действует независимо, без команд центрального процессора, однако в то же время они способствуют выполнению общей задачи – продвижению бумаги. В устройстве отсутствуют подвижные части, что позволяет удешевить производство и делает устройство более надежным. Устройство содержит 144 набора по 4 сопла, направленных в разные стороны, а также 32 тыс. оптических сенсоров и микроконтроллеров (рис. 1.16).
Рис. 1.16. Печатающее устройство Xerox
Пример 1.17. Робомуха
Ученые из Калифорнийского университета в Беркли (University of California at Berkeley) работают над созданием крошечного робота, который имеет массу всего 0,1 грамма. Он может ползать по поверхности и летать (рис. 1.17). Робот имеет миниатюрные полиэстеровые крылья с металлическим каркасом. На крыльях размещены крошечные солнечные батареи. Механический привод позволяет крыльям двигаться со скоростью до 150 махов в секунду: при этом оба крыла могут независимо друг от друга поворачиваться в сторону. Возможная область применения робомухи будет от уничтожения насекомых-вредителей и до промышленного шпионажа. На рис. 1.17 показаны различные конструкции робомух.
