Рис. 66. Носимая радиостанция Т-5020
Рис. 67. Стационарная радиостанция «Гранит Р-24»
«Радиома-300»
Адаптированная к требованиям Речного флота мобильная радиостанция Tait-2000 производства новозеландской фирмы Tait. Как и «Гранит Р-24», имеет все частотные каналы.
Питание от сети постоянного тока напряжением 12 В. Для работы
ПРИЛОЖЕНИЕ
Береговые радиостанции, ведущие наблюдение за сигналами бедствия

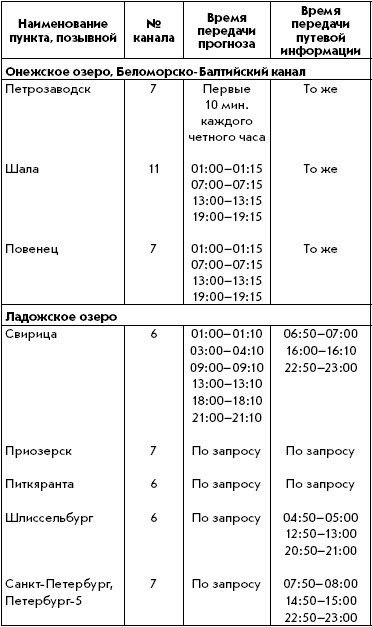

Расписание береговых радиостанций, передающих прогнозы погоды, предупреждения и путевую информацию
Связь на море
Связь на море намного многогранней, чем на внутренних водных путях. Для обеспечения безопасности и возможности приема и передачи информации в просторах Мирового Океана используется ряд систем – УКВ и ПВ радиостанции, спутниковая связь, средства приема метеорологической информации, спутниковая система подачи сигналов бедствия и определения координат, терпящих бедствие.
Все эти средства устанавливаются на суда в соответствии с районами их плавания.
Для небольшого катера, выходящего в море на рыбалку в пределах видимости берега нет необходимости пользоваться всеми этими средствами – достаточно иметь одну стационарную или носимую УКВ радиостанцию для связи с пограничниками, диспетчерами портов и, при необходимости, подачи сигналов бедствия.
Морские УКВ радиостанции используют для связи диапазон 156–162 МГц, нарезанный на 55 частотных каналов с интервалом 25 кГц. Связь может осуществляться как в симплексном, так и в дуплексном режимах в зависимости на выделенных для каждого вида работы каналах. Дуплексный режим работы используется, в основном, для связи с береговыми радиостанциями с возможностью выхода в городскую телефонную сеть.
Рис. 68. Морская стационарная УКВ радиостанция
Как на внутренних водных путях, морские УКВ радиостанции бывают двух видов – судовые (стационарные) и носимые. Стационарные имеют два режима мощности – 25 Вт и 1 Вт и предназначены для подачи и приема сигналов бедствия, взаимодействия с другими судами и береговыми службами (рис. 68).
Рис. 69. Морская носимая радиостанция
В современных радиостанциях существует система автоматического вызова и подачи (приема) сигналов бедствия – Цифровой Избирательный Вызов (ЦИВ).
Для связи с использованием ЦИВ в радиостанциях имеется 70-й канал, который всегда находиться в режиме дежурного приема.
Для вызовов в телефонном режиме используется 16-й канал, который до введения ЦИВ так же был каналом вызова и бедствия. В настоящее время большинство вызовов, не связанных с безопасностью, осуществляется на 16-м канале.
Носимые радиостанции (рис. 69) работают
Для оснащенных радиостанциями малых судов основным каналом является 16-й – на нем осуществляются опрос пограничниками, диспетчерами портов. Радиостанции на этом канале необходимо держать постоянно включенной, т. к. на нем передаются срочные сообщения, штормовые предупреждения и прочая, требующая срочной передачи экстренная информация. На этом канале нельзя вести долгие переговоры – для этого требуется передать на 16-м канале предложение перейти на свободный канал и там вести разговоры.
На больших катерах со стационарными двигателями, не имеющих ограничений по электропитанию, целесообразно иметь стационарную радиостанцию, способную обеспечивать надежную связь на достаточно больших расстояниях. Для малых открытых катеров и мотолодок, имеющих ограничения по источникам питания, можно пользоваться носимой радиостанцией. Практика показывает, что с помощью носимой радиостанции можно иметь связь с береговыми станциями в пределах пограничной зоны.
СУДОВЫЕ РАДИОЛОКАТОРЫ ДЛЯ МАЛОМЕРНОГО ФЛОТА
При плавании в условиях ограниченной видимости – ночью, в тумане, в дожде – существует реальная опасность столкновения с судном или каким-либо надводным препятствием. Для обеспечения безопасности плавания в таких условиях на судах используются специальные приборы – радиолокаторы или, по-английски, радары (аббревиатура фразы «Radio Detecting and Ranging – радиообнаружение и измерение дальности»).
Радиолокаторы впервые появились на судах и военных кораблях и в годы Второй Мировой войны и первоначально использовались для обнаружения воздушных и надводных целей. Обладая высокими по тем временам возможностями, они, тем не менее, оказались не востребованными гражданским флотом – громоздкие и недостаточно надежные, они занимали слишком много места на транспортных и пассажирских судах и, главное, требовали для их эксплуатации достаточно большого количества специально обученного персонала.
Окончательно судовой радиолокатор прописался в ходовой рубке гражданских судов после освоения диапазона волн длиной 3 см, применение которых позволило резко сократить размеры антенн и приемо-передающих устройств, и появления новых, надежных электронных компонентов, существенно повысивших надежность радара и предельно упростивших его эксплуатацию. Однако возможность их установки на относительно небольшие суда появилась лишь после широкого внедрения микроэлектроники, в первую очередь, твердотельных сверхвысокочастотных приборов, микропроцессоров и больших жидкокристаллических матриц (экранов), позволившим, в сочетании с современными методами обработки сигналов, получить компактные, надежные, экономичные и удобные в эксплуатации приборы.
Принцип работы радиолокатора
Прежде, чем переходить к конкретным приборам, кратко познакомимся с основными элементами и принципами работы радиолокатора.
Любой радиолокатор имеет три основных элемента – антенну, приемопередатчик и дисплей (рис. 70). В современных судовых радарах два первых элемента, как правило, объединяются в отдельный модуль, обычно называемый сканером (от слова «сканировать» – просматривать, искать).
При работе вращающаяся в горизонтальной плоскости антенна радара (рис. 71) излучает вырабатываемые передатчиком короткие высокочастотные импульсы (т. н. «зондирующие импульсы») и принимает отраженные от различных объектов сигналы. Приемник выделяет отраженные сигналы из шумов и передает их на дисплей, в котором осуществляется их усиление, выделение из различных помех (шумов) и отображение окружающего пространства на экране индикатора кругового обзора. Наблюдая на экране радиолокационную обстановку вокруг судна, оператор производит визуальное обнаружение целей (под целью в радиолокации понимается любой обнаруженный радаром объект), измерение их дальности и азимута относительно судна и управление работой радара.
