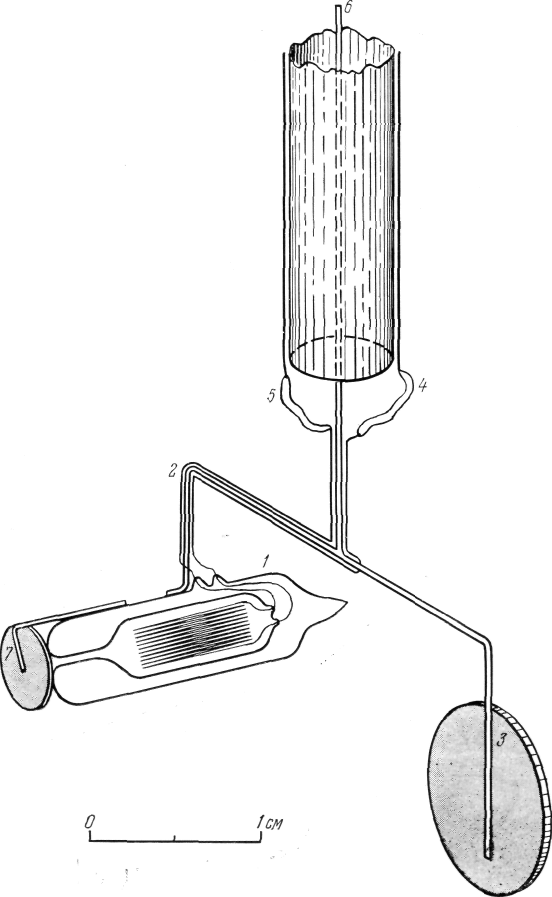

Была сделана очень маленькая бульбочка с капилляром 1. Весила она не более 1/4 грамма, подвешивалась она вместо крылышка, которое было изображено на рисунке на стр. 31, на том же коромысле 2 к стеклянной палочке 6. Теперь только ее приходилось уравновешивать более тяжелым противовесом в форме диска 3. Нагревание гелия в бульбочке производилось током, который подводился по проводникам в форме очень тоненьких серебряных полосок 5 и 4.
Опыты с такой подвесной бульбочкой показали, что реакция струи существует и она имеет такую же величину и характер, что и давление струи на диск. Чтобы это показать более точно, диск 7 прикреплялся к самой бульбочке, и тогда давление гелия на диск должно было уравнивать силу реакции струи на бульбочку, и остаточная сила должна была быть отнесена за счет
втекающего гелия. На опыте такой силы почти не было заметно, и потому мы пришли к выводу, что гелий втекает таким путем, что не оказывает давления
Это явление настолько интересно и ярко, что его можно будет вам показать на упрощенном приборе, специально построенном для демонстрации. Этот прибор изображен на рисунке. Мы назвали его «паучком». Он состоит из двух стеклянных колпачков 2, запаянных внизу, к которым прикреплено 6 капилляров в виде ножек паука. Стеклянный колпачок покоится на очень острой игле 1 и, таким образом, может свободно вращаться. Конечно, паучок целиком погружен в жидкий гелий-II. Если посредством пучка света 3 нагревать гелий, находящийся в сосудике 2, то из каждой ножки он начнет вырываться струей, сила реакции которой, как вы увидите, заставляет этот паучок вращаться.
Если теперь, опуская петлю 5, надеть на наш паучок два очень легких колечка 4, к которым на тоненьких проволочках прикреплены по числу капилляров 6 дисков так, что каждый из дисков прикроет на расстоянии 1—2 мм отверстие каждого капилляра, то мы увидим, что и таком состоянии наш паучок, когда мы будем подогревать гелий пучком света, не будет уже вращаться. Фотография этого приборчика показана на рисунке справа.
Из этих опытов мы получили картину движения жидкого гелия в капилляре, производимого потоком тепла. Схема этого движения представлена на рисунке на стр. 36. В бульбочке 1 происходит нагревание гелия, в капилляре происходит поток, и он вырывается наружу в виде струи 2. Входящий гелий ползет по стенке капилляра в обратном направлении в виде тонкой поверхностной пленки 3, а в бульбочке происходит переход гелия с поверхности опять в свободный гелий. Таким образом, мы имеем тут явление ползания гелия по поверхности, очень похожее на то, о котором мы уже говорили вначале и которое объясняет выравнивание уровней гелия из сосудика, изображенного на рисунке на стр. 28. Нужно отметить, что в обоих случаях такое движение гелия возможно только, если жидкий гелий-II при своем течении ведет себя как жидкость, не обладающая вязкостью.
Теперь, имея картину движения гелия в капилляре, вызванную тепловым потоком и установленную, как мы видели,
чисто экспериментально, мы могли приступить к выводам нашего исследования, ведущим к объяснению процесса колоссальной теплопроводности.
Мы имеем основания предположить, что гелий, в тонкой пленке двигающийся по поверхности, отличается по своему физическому состоянию от того, который течет в обратном направлении в центральной части капилляра. Благодаря молекулярным силам от стенок капилляра мы принимаем, что он находится в несколько другом энергетическом состоянии. Говоря языком термодинамики, у него другая тепловая функция, чем у свободного гелия.
Оказывается, этого предположения, по-видимому, вполне достаточно, чтобы объяснить большую теплопередачу гелия, которая наблюдалась в капилляре. Наблюдаемая при опыте картина такова: когда гелий по внутренней поверхности капилляра втекает в бульбочку и, покидая поверхность, переходит в свободное состояние, он поглощает тепло. Этот процесс и создает впечатление колоссальной теплопроводности. Поясним это примером.
Если мы хотим произвести охлаждение и будем пользоваться для этого струей холодной воды при 0° С, либо используем лед при той же температуре, то мы увидим, что во втором случае за счет скрытой теплоты таяния происходит более энергичное охлаждение, чем при пользовании просто водой. Охлаждение в нагревающейся бульбочке и напоминает нам охлаждение тающим льдом. Гелий, попадающий сюда по поверхности, оставляя стенки, переходит в другое энергетическое состояние, и при этом он поглощает тепло, которое создается нагревателем. Основываясь на такой картине, можно показать, что теплопередача становится как количественно, так и качественно вполне объяснимой, и никакой сверхтеплопроводности в гелии-II не существует [ 4 ] .
4
Выдвинутое на основе описанных экспериментов представление о течении гелия в одном физическом состоянии внутри жидкости навстречу тонкой пленке жидкости, находящейся в другом физическом состоянии, послужило основанием для построения Л. Д. Ландау квантовой теории сверхтекучести. Согласно этой теории жидкий гелий представляет собой как бы смесь двух жидкостей (двух компонент), находящихся в различных квантовых состояниях. Квантовая теория позволила объяснить, что наблюдаемые на опыте противотоки есть встречное движение во
Дальнейшая проверка предложенной нами теплопередачи в гелии-II в капилляре была произведена измерением его теплопроводности не в трубочке, а в свободном объеме. Таким путем мы мерили теплопроводность в условиях, когда исключалась возможность переноса тепла движением пленки. В этих опытах, например, бралась стеклянная трубка с нагревателем и термометром внутри. Она свободно подвешивалась в гелии-II на очень тонких проводниках. Пленки гелия-II от холодных частей к более теплым могли, очевидно, проползти только по этим проводникам, но так как эти проводники имеют очень малую поверхность, то только очень малая часть тепла могла быть перенесена движением пленки по их поверхности. Поэтому главная часть тепла должна была проходить через массу самого жидкого гелия. Меряя в этих опытах теплопроводность свободного гелия, как и следовало ожидать согласно нашей картине, мы получаем для нее нормальное значение, т. е. она оказывается не больше, чем у гелия-I, т. е. примерно в 100000 раз меньше, чем у меди [ 5 ] . На этом я позволю себе закончить описание наших опытов с жидким гелием.
5
Наши дальнейшие исследования теплопередачи от нагретого тела в свободный гелий-II показали, что все теплосопротивление в этом случае сосредоточено в чрезвычайно тонком пристенном слое. В этом слое возникает скачок температуры, величина которого растет с понижением температуры обратно пропорционально третьей степени температуры. Это явление сильно затрудняет проведение физических исследований при температурах много ниже 1° К.
Мне хочется еще раз оговорить, что я их описал очень схематично, рассказывая вам только о том, что могло проиллюстрировать ход развития нашей мысли. Но мне кажется, что даже из этого, весьма общего, описания можно вынести некоторую картину развития изучения этого интересного вопроса современной физики. Вы видели, как замеченное противоречие одновременного существования в жидком гелии большой теплопроводности и малой вязкости привело к опытам, которые обнаружили, что эта вязкость не только мала, но практически неощутима, и мы предположили, что гелий-II «сверхтекуч», а его теплопроводность — конвекционная. Такая картина опять завела в тупик, так как она все же недостаточна, чтобы объяснить большую теплопроводность гелия-II. Чтобы выйти из тупика, нужно было обнаружить движение гелия в капилляре. Рядом экспериментов, на описании которых я остановился более подробно, это удалось сделать. На основании полученной картины движения, чтобы объяснить большую теплопроводность гелия, мы выдвинули предположение о разности тепловых функций гелия в тонких слоях и в свободном состоянии. Гипотеза оказалась плодотворной, и на основании ее удалось предсказать, что теплопроводность гелия в свободном состоянии при отсутствии поверхностных явлений не обнаруживает аномалий.
Но я ввел бы вас в заблуждение, если бы вы заключили из всего сказанного, что проблемы жидкого гелия полностью решены и вопрос исчерпан. Дальнейший анализ вскрывает еще много противоречий и неясностей в этих проблемах, и впереди еще много интересной работы. Подробный разбор этих вопросов завел бы нас очень далеко, но я укажу хотя бы на некоторые из них.
Пограничные слои, играющие, как мы видели, такую важную роль в явлениях жидкого гелия-II, выдвигают ряд проблем для исследования. Например, далеко не ясен вопрос о механизме течения гелия в тонких пленках по поверхности и о возможных скоростях этого течения. Поверхностный слой жидкого гелия-II, участвующий в противотоке, казалось бы, следовало считать, по ряду общих теоретических соображений, очень тонким, но тогда оказывается, что скорости этого течения были бы очень велики: порядка 200 м/сек. Более подробный анализ показывает, что нет никаких физических законов, препятствующих принципиальному существованию таких больших скоростей в тонкой пленке, но в то же время признать их существование мы сможем только после того, как подтвердим наличие этой скорости экспериментально.
Неясен еще такой вопрос: есть ли «сверхтекучесть» только свойство гелия-II в его поверхностных слоях или это есть свойство всей массы гелия. Анализ экспериментальных данных не дает до сих пор однозначный ответ на этот вопрос, а, наоборот, ведет к ряду интересных противоречий, подлежащих опытному изучению.
Можно указать целый ряд еще не решенных вопросов.
Но уже сейчас интересно обсудить, какое возможное значение для развития современной теоретической физики могут иметь уже полученные данные. Как мы уже указывали, в сверхтекучести гелия-II мы имеем явление, чрезвычайно похожее на сверхпроводимость. В обоих случаях при температуре вблизи абсолютного нуля, где можно ждать проявления квантовой природы явлений, процесс течения как электричества, так и самой материи начинает происходить без потерь. Было бы неожиданно, если бы оба эти явления не определялись одной теорией, пока еще непонятной особой стороной квантовых процессов в конденсированном состоянии.
В сверхпроводимости мы имеем случай, когда носители электричества — электроны — могут без трения течь через кристаллическую решетку. В процессе сверхтекучести мы имеем атомы, которые могут организованно двигаться относительно друг друга тоже без трения. Теоретики ищут те квантовые соотношения, которые объясняют возможность такого движения без трения, и естественно думать, что им удастся более легко решить задачу, изучая взаимодействие электронов с атомами, образующими кристаллическую решетку металла.
