Эксплуатация электрических подстанций и распределительных устройств

Красник Валентин Викторович

Система охлажденияД (масляное охлаждение с дутьем и естественной циркуляцией масла) применяется для более мощных трансформаторов напряжением 35, 110 и 220 кВ. Охлаждение основано на использовании навесных радиаторов, обдуваемых вентиляторами, которые устанавливаются на приваренных к стенке бака консолях. Вентилятор засасывает воздух снизу и обдувает нагретую верхнюю часть труб. Каждый вентилятор состоит из приводного асинхронного двигателя и крыльчатки серии МЦ. Пуск и останов вентиляторов осуществляется автоматически в зависимости от нагрузки и температуры нагрева масла. Включение и отключение двигателей вентиляторов производится автоматически с использованием термометрических сигнализаторов типа ТС-100 и вручную. Ступица крыльчатки имеет шпоночную посадку на вал двигателя, исключающую соскакивание крыльчатки во время

работы.

Трансформаторы с таким охлаждением могут работать при полностью отключенном дутье, если нагрузка не превышает 100 % номинальной, а температура верхних слоев масла не более 55 °C, а также независимо от нагрузки при отрицательных температурах окружающего воздуха и температуре масла не выше 45 °C. Максимально допустимая температура масла в верхних слоях при работе трансформатора с номинальной нагрузкой составляет 95 °C.

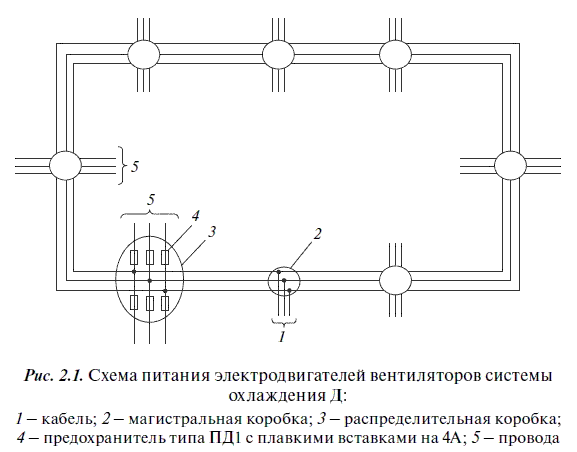

На рис. 2.1 приведена схема питания электродвигателей вентиляторов.

Система охлажденияДЦ (масляное охлаждение с дутьем и принудительной циркуляцией масла через воздушные охладители) применяется для охлаждения трансформаторов наружной установки мощностью 63 МВА и более напряжением 110 кВ и выше. Эта система основана на применении масляно-воздушных охладителей с принудительной циркуляцией масла и форсированным обдувом ребристых труб охладителей воздухом. Охладители состоят из тонких ребристых трубок, обдуваемых снаружи вентилятором, и комплектуются бессальниковыми центробежными насосами серии ЭЦТ и тихоходными вентиляторами типа НАП-7,4. Электронасосы, встроенные в маслопроводы, создают непрерывную принудительную циркуляцию масла через охладители. Благодаря высокой скорости циркуляции масла, большой поверхности охлаждения и интенсивному дутью охладители обладают большой теплоотдачей и компактностью. Такая система охлаждения позволяет значительно уменьшить габаритные размеры трансформаторов. Охладители могут устанавливаться вместе с трансформатором на одном фундаменте или на отдельных фундаментах рядом с баком трансформатора. С целью повышения эффективности теплообмена у крупных трансформаторов масло подается по специальным трубам к определенным частям обмоток, в результате чего создается направленная циркуляция масла по охлаждающим каналам. Для охлаждающих устройств с направленной циркуляцией масла через обмотки трансформаторов применяются насосы с экранированным статором типа ЭЦТЭ. Управление охлаждением автоматическое и ручное. Схема автоматического управления обеспечивает включение основной группы охладителей при включении трансформаторов в сеть, увеличение интенсивности охлаждения включением дополнительного охладителя при достижении номинальной нагрузки или заданной температуры масла в трансформаторе, включение резервного охладителя при аварийном отключении любого работающего, отключение вентиляторов обдува без остановки циркуляционных насосов. Шкафы управления охлаждением оборудованы постоянно включенной сигнализацией о прекращении циркуляции масла, остановке вентиляторов дутья, включении резервного охладителя, переключении питания двигателей системы охлаждения от резервного источника при исчезновении напряжения или его понижении в сети.

Система охлажденияЦ (масляно-водяное охлаждение трансформаторов с принудительной циркуляцией масла) применяется для трансформаторов наружной и внутренней установки. Эта система принципиально устроена так же, как и система охлаждения ДЦ, но в отличие от последней охладители в этой системе состоят из трубок, по которым циркулирует вода, а между трубками движется масло. Температура масла на входе в маслоохладитель не должна превышать 70 °C. Данная система компактна и из-за большей интенсивности теплообмена от масла к воде, чем от масла к воздуху, обладает высокой надежностью и тепловой эффективностью. Однако применение охлаждения Ц возможно лишь при наличии мощного источника водоснабжения. Для трансформаторов наружной установки охладители размещают в помещении с положительной температурой. Кроме того, в зимнее время предусматриваются меры по предотвращению замерзания воды в маслоохладителях, насосах, водяных магистралях, например, слив воды из охладителей при отключении трансформатора, отепление охладителей и др. С целью исключения подсосов воды в масло при образовании неплотностей и трещин в трубах, по которым циркулирует вода, маслонасосы устанавливают

перед маслоохладителями. С этой же целью избыточное давление масла в маслоохладителе поддерживают выше давления воды не менее чем на 0,2 МПа (2 Н/см²). В системах охлаждения Ц имеются приборы для контроля температуры, расхода и давления масла и воды, для очистки масла и воды, а также аппаратура управления охлаждением и различные сигнальные устройства. Эта система охлаждения эффективна, но имеет сложное конструктивное исполнение и поэтому применяется для мощных трансформаторов (160 МВА и выше).

При ручном управлении включение системы охлаждения производится после включения трансформатора в сеть в следующей последовательности: сначала включают в работу масляный насос и проверяют циркуляцию масла в маслоохладителе, затем подают охлаждающую воду и проверяют соотношение давлений воды и масла. При необходимости регулируют давление воды. Маслоохладители в системе масловодяного охлаждения снижают температуру масла на 10–15 °C и способны поддерживать температуру верхних слоев масла на уровне 50–55 °C. Поэтому подачу охлаждающей воды в маслоохладители производят при температуре не ниже 15 °C. Циркуляцию воды прекращают при понижении температуры масла до 10 °C. Отключение масловодяного охлаждения производят после отключения трансформатора от сети в следующей последовательности: сначала прекращают доступ воды в маслоохладитель, а затем отключают маслонасос.

В соответствии с требованиями ПТЭ, при номинальной нагрузке трансформатора температура верхних слоев масла должна быть не выше (если заводами-изготовителями в заводских инструкциях не оговорены иные температуры):

у трансформаторов с системой масляного охлаждения с дутьем и принудительной циркуляцией масла (ДЦ) — 75 °C;

с системами масляного охлаждения (М) и масляного охлаждения с дутьем (Д) — 95 °C;

у трансформаторов с системой масляного охлаждения с принудительной циркуляцией масла через водоохладитель (Ц) температура масла на входе в маслоохладитель должна быть не выше 70 °C.

На трансформаторах и реакторах с системами масляного охлаждения ДЦ, направленной циркуляцией масла в обмотках (НДЦ), Ц, направленной циркуляцией масла в обмотках и принудительной через водоохладитель (НЦ) устройства охлаждения должны автоматически включаться (отключаться) одновременно с включением (отключением) трансформатора (реактора).

На номинальную нагрузку включение трансформаторов допускается:

с системами охлаждения М и Д — при любой отрицательной температуре воздуха;

с системами охлаждения ДЦ и Ц — при температуре окружающего воздуха не ниже минус 25 °C. При более низких температурах трансформатор должен быть предварительно прогрет включением на нагрузку до 0,5 номинальной без запуска системы циркуляции масла, которая должна быть включена в работу только после увеличения температуры верхних слоев масла до минус 25 °C.

В аварийных режимах допускается включение трансформаторов на полную нагрузку независимо от температуры окружающего воздуха (трансформаторов с системами охлаждения НДЦ, НЦ — в соответствии с заводскими инструкциями).

Принудительная циркуляция масла в системах охлаждения должна быть непрерывной независимо от нагрузки трансформатора.

Количество включаемых и отключаемых охладителей основной и резервной систем охлаждения ДЦ (НДЦ), Ц (НЦ), условия работы трансформаторов с отключенным дутьем системы охлаждения Д определяются заводскими инструкциями.

Эксплуатация трансформаторов и реакторов с принудительной циркуляцией масла допускается лишь при включенной в работу системе сигнализации о прекращении циркуляции масла, охлаждающей воды и работы вентиляторов обдува охладителей.

При включении масловодяной системы охлаждения Ц (НЦ) в первую очередь должен быть пущен маслонасос. Затем при температуре верхних слоев масла выше 15 °C включается водяной насос. Отключение водяного насоса производится при снижении температуры верхних слоев масла до 10 °C, если иное не предусмотрено заводской документацией.

Давление масла в маслоохладителях должно превышать давление циркулирующей воды не менее чем на 10 кПа (0,1 кгс/см²) при минимальном уровне масла в расширителе трансформатора.
