1.1. Структура электроэнергетической отрасли
Электроэнергетика является важнейшей фундаментальной отраслью народного хозяйства, обеспечивающей нормальную деятельность всех других отраслей экономики, функционирование социальных структур и необходимые условия жизни населения.
Согласно ГОСТ 19431—84 электроэнергетика представляет собой раздел энергетики, обеспечивающий электрификацию страны на основе рационального расширения производства и использования электрической энергии.
Энергетическая система (энергосистема) — это совокупность электрических станций, электрических и тепловых сетей, соединенных между собой и связанных
Электроэнергетическая система — это находящееся в данный момент в работе электрооборудование энергосистемы и приемников электрической энергии, объединенное общим режимом и рассматриваемое как единое целое в отношении протекающих в них физических процессов (ГОСТ 21027—75).
В точках разграничения электросетей с электроприемными устройствами устанавливается граница балансовой принадлежности и эксплуатационной ответственности продавца и потребителя электрической энергии, формируется специфический рынок электроэнергии. В таких точках вступают в силу договорные взаимоотношения и осуществляется реализация электроэнергии по установленным тарифам.

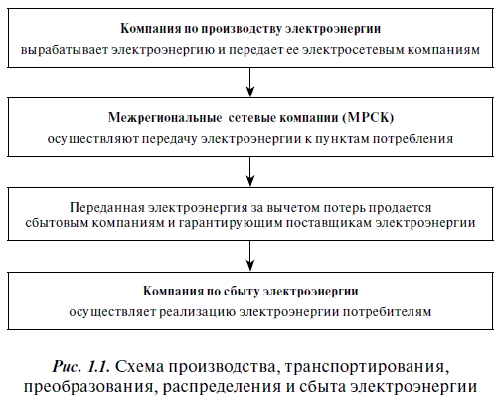

Непрерывную, неразделимую цепь производства, транспортирования, преобразования, распределения и сбыта электроэнергии можно представить в виде отдельных структур энергосистемы (в настоящее время — коммерческих компаний), показанных на рис. 1.1.
В ходе реорганизации отрасли сложилась определенная структура сетевых энергетических компаний. Например, в состав ОАО «МРСК ЮГА» входят следующие филиалы и их производственные отделения:
Волгоградэнерго: Волгоградские, Правобережные, Левобережные, Камышинские, Михайловские и Урюпинские сети;
Ростовэнерго: Восточные, Западные, Северные, Северо-Восточные, Центральные, Южные, Юго-Восточные и Юго-Западные сети;
Калмэнерго: Калмыкские, Городовиковские, Сарпинские, Каспийские и Магистральные электрические сети;
Кубаньэнерго: Краснодарские, Сочинские, Армавирские, Адыгейские, Тимашевские, Тихорецкие, Ленинградские, Славянские, Юго-Западные, Лабинские и Усть-Лабинские электрические сети;
Астраханьэнерго: Северный, Черноярский, Енотаевский, Ахтубинский, Харабалинский, Красноярский, Володарский, Лиманский, Камызякский, Икрянинский, Приволжский, Правобережный, Городской, Заболдинский, Трусовский и Центральный районы электрических сетей (РЭС).
ОАО «ЛЕНЭНЕРГО» включает следующие филиалы: Кабельная сеть, Выборгские, Гатчинские, Кингисеппские, Лодейнопольские, Лужские, Новоладожские, Пригородные и Тихвинские сети.
Филиалы ОАО «МОЭсК»: Московские кабельные сети, Центральные, Южные, Западные, Северные и Восточные электросети, Высоковольтные кабельные сети.
Таким образом, электрическая энергия вырабатывается на электростанциях, передается по воздушным (ВЛ) и кабельным (КЛ) линиям электропередачи к центрам потребления, трансформируется на подстанциях (ПС) в потребительское напряжение, распределяется через распределительные устройства (РУ) среди потребителей электрической энергии и потребляется электроприемниками (нагрузкой) при различных значениях номинального напряжения.

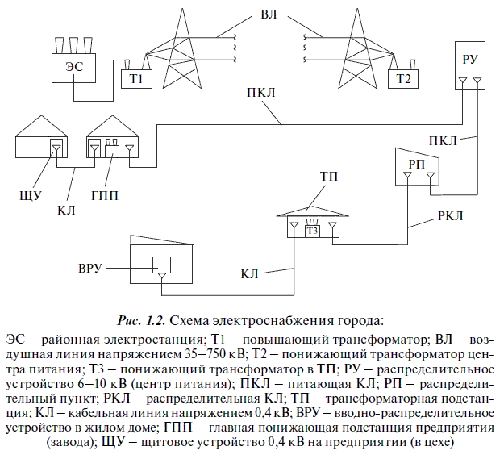

В качестве иллюстрации на рис. 1.2. приведена условная схема электроснабжения города.
Для снижения потерь электрическая энергия передается на повышенном напряжении, поскольку потери обратно
При передаче электроэнергии на дальние расстояния применяются шунтирующие реакторы, которые по своей конструкции близки к трансформаторам (автотрансформаторам). Они представляют собой индуктивности, предназначенные для компенсации емкостного сопротивления линий электропередачи (ЛЭП) большой протяженности. Их, как правило, включают непосредственно по концам ЛЭП сверхвысокого напряжения, а также подключают к шинам среднего напряжения и к третичным обмоткам автотрансформаторов на ПС дальних передач. В эксплуатации используются шунтирующие реакторы с отбором мощности, которые имеют вторичные обмотки или ответвления от основной обмотки, используемые для подключения нагрузки.
1.2. Классификация электрических подстанций и распределительных устройств. Основные определения
Классификация электрических ПС и РУ основана на терминах и определениях, установленных соответствующими ГОСТ и нормативно-технической документацией.
К основным, наиболее часто применяемым терминам и определениям относятся следующие:
подстанция электрическая — электроустановка, предназначенная для приема, преобразования и распределения электрической энергии, состоящая из трансформаторов или других преобразователей электрической энергии, устройств управления, распределительных и вспомогательных устройств по ГОСТ 19431—84 (ГОСТ 24291—90). Подстанции с трансформаторами, преобразующие электрическую энергию только по напряжению, называются трансформаторными; а преобразующие электроэнергию по напряжению и другим параметрам (изменение частоты, выпрямление тока), — преобразовательными. На ПС могут устанавливаться два и более, как правило, трехфазных трансформатора. Установка более двух трансформаторов принимается на основе технико-экономических расчетов, а также в случаях, когда на ПС применяется два средних напряжения. При отсутствии трехфазного трансформатора необходимой мощности, а также при транспортных ограничениях возможно применение группы однофазных трансформаторов. Подстанция, как правило, состоит из нескольких РУ разных ступеней напряжения, соединенных между собой трансформаторной (автотрансформаторной) связью;
пристроенная ПС (РУ) — подстанция (распределительное устройство), непосредственно примыкающая к основному зданию электростанции или промышленного предприятия (ПУЭ, п. 4.2.7);
встроенная ПС (РУ) — подстанция (распределительное устройство), занимающая часть здания (ПУЭ, п. 4.2.8);
внутрицеховая ПС (РУ) — подстанция (распределительное устройство), расположенная внутри цеха открыто (без ограждения), за сетчатым ограждением, в отдельном помещении (ПУЭ, п. 4.2.9);
здание вспомогательного назначения (ЗВН) — здание, состоящее из помещений, необходимых для организации и проведения работ по техническому обслуживанию и ремонту оборудования ПС (ПУЭ, п. 4.2.16);
трансформаторная подстанция (ТП) — электрическая подстанция, предназначенная для преобразования электрической энергии одного напряжения в энергию другого напряжения с помощью трансформаторов (ГОСТ 24291—90). Потребительские ТП разделяются на комплектные, закрытые, мачтовые и столбовые;
