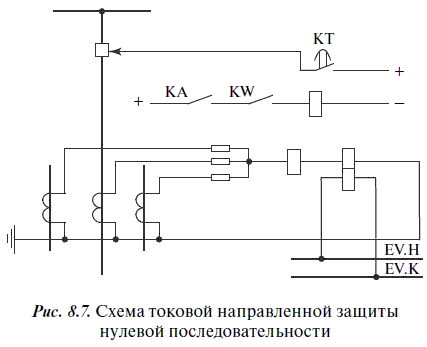

Таким образом, распределение тока I0 в сети определяется исключительно расположением заземленных нейтралей трансформаторов, а не генераторов электростанций.
8.5. Дистанционная защита линий
Дистанционная защита— это сложная защита, состоящая из ряда элементов (органов), каждый из которых выполняет свою определенную
Дистанционные защиты применяются в сетях сложной конфигурации, в которых для обеспечения необходимого быстродействия и чувствительности не могут быть применены более простые максимальные токовые и токовые защиты направленного действия.
Дистанционной защитой определяется сопротивление (или расстояние — дистанция) до места КЗ и, в зависимости от этого, защита срабатывает с меньшей или большей выдержкой времени. Выдержка времени действия дистанционной защиты определяется дистанцией (расстоянием), иными словами, сопротивлением до места КЗ.
Дистанционные защиты, имеющие ступенчатые характеристики времени, не измеряют каждый раз при КЗ значения сопротивления на зажимах измерительного органа и не устанавливают в зависимости от этого большую или меньшую выдержку времени, а лишь контролируют поврежденную зону. Время срабатывания защиты при КЗ в любой точке зоны постоянно.
Каждая защита выполняется многоступенчатой, причем в первой зоне, охватывающей порядка 85 % длины защищаемой линии, выдержка времени на ступень выше и составляет не более 0,15 с. Для второй зоны, находящейся за пределами защищаемой линии, выдержка времени на ступень выше и составляет порядка 0,4–0,6 с. При КЗ в третьей зоне выдержка времени еще больше и выбирается так же, как и для направленных токовых защит.
При КЗ на линии срабатывают реле пускового органа и реле органа направления. Через контакты этих реле подается сигнал на дистанционные органы и на реле времени. Если КЗ находится в первой зоне, дистанционный орган пошлет импульс на отключение выключателя без выдержки времени. При КЗ во второй зоне дистанционный орган первой зоны работать не будет, так как сопротивление на зажимах его реле будет больше сопротивления срабатывания. В этом случае сработает дистанционный орган второй зоны, который запустит реле времени, отключающий с заданной выдержкой времени защищаемую линию. При КЗ в третьей зоне дистанционные органы первой и второй зоны работать не будут, поскольку сопротивления на их зажимах больше сопротивления срабатывания. Сработает реле времени и с заданной выдержкой отключит линию.
8.6. Продольная дифференциальная защита
Принцип действия защиты основан на сравнении значений и фаз тока в начале и в конце линии. Как правило, при токах до 2,5-кратных по отношению к току срабатывания сравниваются значения и фазы токов, а при б'oльших кратностях сравниваются только фазы этих токов.

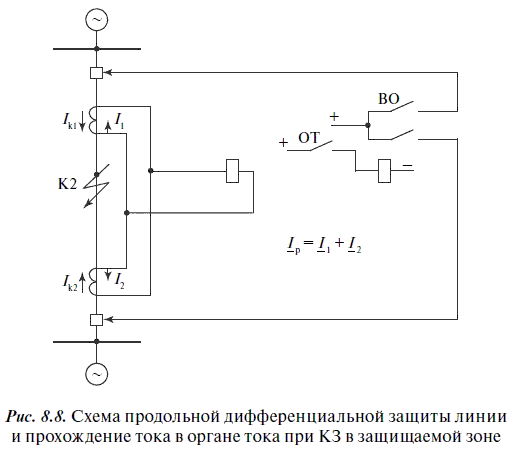

Вторичные обмотки ТТ с обеих сторон линии соединяются между собой проводами, как показано на рис. 8.8, а для выполнения дифференциальной защиты параллельно ТТ (дифференциально) включают измерительный орган тока ОТ.

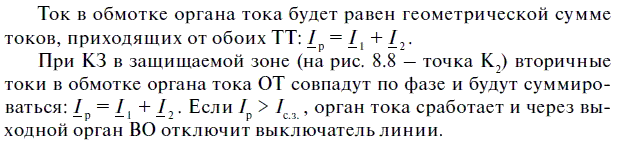

При
Таким образом, продольная дифференциальная защита реагирует на полный ток КЗ в защищаемой зоне, обеспечивая мгновенное отключение поврежденной линии.
Для отключения протяженных линий с двух сторон необходимо подключение по дифференциальной схеме двух органов тока на ПС по обоим концам линии. Такое подключение приводит к неравномерному распределению вторичных токов между ними (обратно пропорционально сопротивлениям цепей), появлению тока небаланса и понижению чувствительности защиты. Для отстройки от токов небаланса в защите применены дифференциальные реле тока с торможением, обладающие повышенной чувствительностью.
При значительной длине соединительных проводов имеют место сопротивления, многократно превышающие допустимое сопротивление нагрузки для ТТ. Для снижения нагрузки применяются специальные ТТ с коэффициентом трансформации n, с помощью которых ток, проходящий по проводам, уменьшается в п раз, и тем самым нагрузка от соединительных проводов снижается в n2 раз.
Контроль исправности соединительных проводов необходим для выявления и устранения их обрывов, КЗ между ними, замыкания одного провода на землю.
При обрыве соединительного провода ток в рабочей и тормозной обмотках реле становится одинаковым и защита неправильно сработает при сквозном КЗ и даже при токе нагрузки (в зависимости от Iс.з.).
Высокая стоимость соединительных проводов во вторичных цепях продольной дифференциальной защиты ограничивает область ее применения линиями малой протяженности (до 10–15 км).
Замыкание между соединительными проводами шунтирует собой рабочие обмотки реле, вследствие чего защита откажет в работе при КЗ в защищаемой зоне.
Исправность соединительных проводов контролируется специальным устройством, принцип действия которого основан на том, что на рабочий переменный ток, циркулирующий в соединительных проводах при их исправном состоянии, накладывается выпрямленный постоянный ток, не оказывающий влияние на работу защиты. При обрыве соединительных проводов постоянный ток исчезает и реле контроля снимает оперативный ток с защит на обеих ПС. При замыкании соединительных проводов между собой подается сигнал о выводе защиты из действия со стороны ПС, где нет выпрямленного тока.
Для того чтобы после окончания работ на соединительных проводах проверить их исправность, включается устройство контроля на ПС, где оно не имеет выпрямителя; при этом должен появиться сигнал неисправности. Затем подачей выпрямленного напряжения на соединительные провода устройство контроля включают на другой ПС и проверяют, есть ли сигнал о повреждении.
Комплект продольной дифференциальной защиты одного участка защищаемого присоединения состоит из двух полукомплектов защиты, расположенных по обоим концам защищаемого участка, и соединительных проводов. В полукомплект защиты одного конца защищаемого участка входят: дифференциальное блок-реле; устройство контроля; изолирующий трансформатор.
