Автоматические выключатели, рубильники, выключатели в цепях светильников и других электроприемников, установленных в чердачных помещениях, следует оборудовать вне этих помещений.
Монтаж открытой электропроводки
Открытую проводку прокладывают по поверхностям стен и потолков, следовательно, ее монтаж можно начинать только тогда, когда закончены все отделочные работы, включая покраску или оклеивание обоями.
По легкосгораемым поверхностям, например по деревянным основаниям, допускается
Рис. 30. Крепление проводов марки АППВ на роликах по деревянным основаниям: а – вид сбоку; б – разрез; в – вид сверху: 1 – пряжка; 2 – полоска размером 0,5 x 10 x 70 мм; 3 – провод; 4 – прокладка из электроизоляционного картона размером 0,5 x 14 x 50 мм; 5 – шуруп 5 x 50 мм; 6 – ролик; 7 – пленка разделительная; 8 – деревянное основание.
Ролики крепятся к основаниям шурупами с полукруглой головкой. Чтобы не расколоть фарфоровый ролик при креплении гвоздями, под шляпку гвоздя надо подложить эластичную шайбу.
При прокладке проводов в сухих или влажных помещениях применяются ролики РШ-4, РП-2,5, РП-6. Для сырых помещений пригодны ролики только типа РСШ-4, РСВ-4.
Расстояние между смежными роликами, располагаемыми вдоль трассы электропроводки, не должно превышать 80 см, а между роликами в ряду – 3,5 см. Провода к роликам крепятся следующим образом. Один конец провода закрепляют на первом ролике, затем натягивают провод вдоль линии установки роликов, отмечая на нем места ответвлений. После этого провод снимают, присоединяют к нему провода ответвлений и окончательно натягивают. Крепят провода сначала на концевых роликах прямых участков трассы, потом на среднем ролике и окончательно укрепляют на всех промежуточных роликах.
При установке ролика под шляпку шурупа подкладывают металлическую полоску шириной 10 мм. В качестве металлической полоски используют оцинкованный или покрытый антикоррозийным составом листовой металл. На металлическую полоску кладут прокладку из электрокартона шириной 14 мм. Провод укладывают плашмя на прокладку, после чего концы металлической полоски вместе с картонной прокладкой загибают и крепят с помощью пряжки или проволочной петли.
Крепление на роликах проводов марок АПН, АППВС, ППВС без разделительной пленки между жилами показано на рис. 31.
Рис. 31. Крепление проводов марки АПН, АППВС, ППВС на роликах: а – вид сбоку; б – вид сверху (размеры даны в мм).
Способы закрепления проводов на роликах представлены на рис. 32.
Рис. 32. Способы закрепления проводов на роликах: 1 – провод; 2 – тесьма.
Схема прокладки в помещении одножильных проводов марок АПР, АППВ, АПРВ, АПН приведена на рис. 33, все расстояния даны в мм.
Рис. 33. Прокладка проводов марок АППВ, АПР, АПРВ, АПН внутри помещения на роликах: а – 1,5–2 высоты ролика; 1 – розетка штепсельная; 2 –
Если используются провода без разделительной пленки, например марки АПН, АППВС, ППВС, то в местах их крепления делают продольный разрез по изоляции между проводами так, чтобы не повредить изоляцию, надевают провод на головку ролика и привязывают к роликам с помощью тесьмы или тонкого шпагата.
На роликах прокладывают скрученные двужильные провода марки ПРД, ПРВД. Их закрепляют сначала на крайних роликах, затем на среднем и на всех остальных. Провода привязывают только на крайних роликах, на промежуточные же только надевают. Провода закрепляются на роликах хлопчатобумажной тесьмой или тонким шпагатом.
В углах помещения устанавливают ролики от потолков и смежных стен на расстоянии в 1,5–2 высоты ролика. На таком же расстоянии от проходов через стены устанавливают концевые ролики.
При прокладке проводов из сухого помещения в сырое, из сырого помещения в другое сырое и при прокладке проводов из помещений наружу каждый провод прокладывают в отдельной изоляционной трубке (рис. 34). При прокладке проводов из сырого помещения в сырое воронки необходимо залить с обеих сторон прохода изолирующим компаундом.

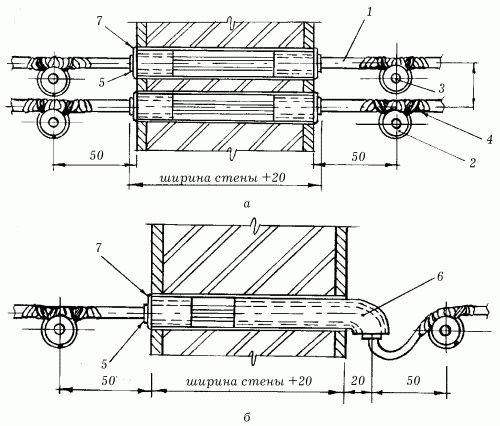

Рис. 34. Монтаж электропроводки при прокладке ее через стены и междуэтажные перекрытия в помещениях: а – переход из сухого помещения в сухое; б – переход из сухого помещения в сырое: 1 – провод; 2 – ролик; 3 – шуруп; 4 – прорезиненная или полихлорвиниловая изоляционная лента; 5 – изоляционная трубка; 6 – воронка фарфоровая; 7 – втулка фарфоровая.
При монтаже проводов при проходе их из одного сухого помещения в другое сухое помещение все провода допускается прокладывать в одной изоляционной трубке.
При проходе через стену как к крайним роликам, так и к концевым провода привязывают с одной и другой стороны крестом с хомутом мягкой стальной проволокой (лучше оцинкованной) диаметром 0,6–0,8 мм. В местах привязки к ролику провода обматывают в два слоя прорезиненной или полихлорвиниловой изоляционной лентой во избежание повреждения их изоляции.
К промежуточным роликам провода привязывают крестом, а к угловым – крестом с хомутом.
Возможно крепление проводов к роликам с помощью полихлорвиниловых колец. Кольца нарезают из полихлорвиниловой трубки диаметром 40 мм с толщиной стенки 1,5–2 мм. При таком способе крепления подмотка на провод изоляционной ленты не требуется.
Монтаж проводов и кабелей марок АНРГ, АВРГ, АПВГ, АВВГ, АВП, ABB по деревянным и кирпичным основаниям выполняют с помощью металлической полоски, как показано на рис. 35, а, б или с помощью полоски, вмазанной в основание (рис. 35, в).

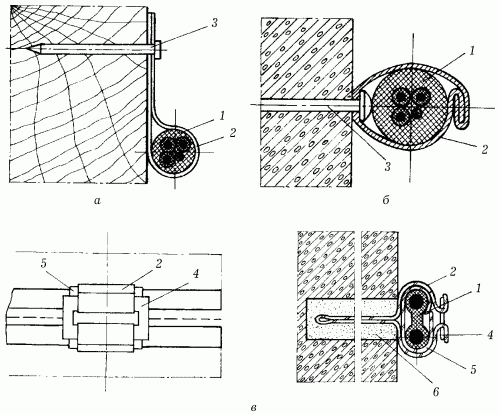

Рис. 35. Крепление проводов и кабелей с помощью металлической прибиваемой полоски: а – по деревянным основаниям; б – по кирпичным основаниям; в – полоской, вмазанной в основание (в): 1 – кабель; 2 – полоска; 3 – гвоздь П 1,6 x 40 мм; 4 – пряжка; 5 – прокладка электрокартона; 6 – алебастр.
