Н. — Да, и я также вижу, что этот импульс затем идет по двум направлениям: во-первых, на триггер В2, куда он странно поступает только на один вход, а, во-вторых, на схему, обозначенную на рисунке буквой G, о которой я ровным счетом ничего не могу сказать.
Л. — Попробуем рассуждать по порядку. В самом деле, сигнал в триггер В2 поступает только на базу его транзистора Т1. От первого импульса, попавшего на его левый вход, триггер опрокинется и с нуля перейдет на единицу (Т1 заперт, Т2
Схему, обозначенную на рисунке буквой G, называют ключевой; управляемый напряжением электронный ключ не пропускает в точку F импульсы, подаваемые на его левый вход, если напряжение на его входе D равно нулю. Если же на вход D поступает положительное напряжение, то ключ откроется для прохода импульсов и приходящие на его левый вход импульсы окажутся в точке F.
Н. — Такую схему, вероятно, очень трудно сделать.
Л. — О, нет, обычно достаточно одного диода и одного резистора, но к этому вопросу мы еще вернемся. А пока я покажу тебе, что часть схемы, расположенная после точки В и получающая отрицательные импульсы, может иметь пять различных состояний, через которые она последовательно и проходит. Первый пришедший в точку В импульс опрокинет триггер В2; потенциал левого выхода триггера В2 (коллектор его транзистора Т1) повысится и откроется ключ G…
Н. — Значит, этот первый импульс пройдет через G, и мы встретим его в точке F.
Л. — Нет. Незнайкин, ты, кажется, забыл о наличии резистора R и конденсатора С. Они несколько задержат повышение потенциала точки D. Но этого будет достаточно, чтобы вызвавший опрокидывание триггера В2 импульс пришел к еще запертому ключу G и не смог через него пройти. А вот второй поступающий в точку В импульс спокойно пройдет через ключ G.
Н. — Но ведь этот импульс вновь воздействует на триггер В2?
Л. — Он ничего ему не сможет сделать; не забывай, что импульс приходит только на один вход триггера, а когда отрицательный импульс поступит на базу запертого транзистора Т1, он не даст никакого эффекта.
Н. — Правильно, а я об этом забыл. Но если импульс ничего не сделает триггеру В2, он, должно быть, что-то сделает триггеру В3?
Л. — Ты совершенно прав. Импульс опрокинет триггер В3, но никак не повлияет на триггер В4, потому что, переключившись с нуля на единицу, В3 пошлет на триггер В4 положительный импульс, на который тот не реагирует. Третий поступивший в точку В импульс пройдет через ключ G (триггер В2 все еще находится в положении 1 (единицы). Оказавшись в точке F, третий импульс возвращает триггер В3 в нуль, в результате чего триггер В3 посылает отрицательный импульс на вход триггера В4 и опрокидывает его. Поступивший в точку В четвертый импульс проходит через ключ G, достигает точки F и переводит триггер В3 в

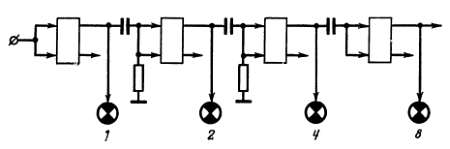

Н. — У меня сложилось такое впечатление, что триггеры В3и В4 работают как классический счетчик, умеющий считать до 3. Разве не так?
Л. — Твое впечатление совершенно правильное и обоснованное. А теперь рассмотрим, что произойдет при приходе в точку В пятого импульса. Он пройдет через ключ и, достигнет точки F, переведет триггер В3 в положение нуля, в результате чего В3даст отрицательный импульс, который опрокинет триггер В4 вернув его в нуль. При переходе в нулевое состояние триггер В4 в свою очередь даст отрицательный импульс на свой выход Н, откуда он поступит на правый вход триггера В2 и переведет его в нуль.
Н. — Но этого не может быть! Как только В2 вернется на нуль, он запрет ключ G и не пропустит этот пятый импульс.
Л. — Мне кажется, что ты еще раз забыл о наличии резистора R и конденсатора С, которые замедлят передачу импульса с выхода триггера В2 на ключ G. Но даже и без этих резистора и конденсатора не было бы никакой опасности. Пятый импульс сначала проходит через G, затем переводит В3 в нуль, что вызывает далее переключение В4 в нуль, и только после этого порождаемый переключением триггера В4 отрицательный импульс отправляется на триггер В2. Благодаря всем этим задержкам пятый импульс свободно успевает пройти через ключ С, который он сам позднее запирает.
Н. — Очень умная система. Если я верно понял, здесь имеется четырехпозиционный счетчик, состоящий из триггеров В3и В4, который может считать от 0 до 3. Один из посланных в счетчик импульсов с помощью ключа G направляют в триггер В2; благодаря такому приему система может считать от 0 до 4, т. е. до 5.
Л. — Ты абсолютно прав, Незнайкин, прими мои поздравления. Сегодня ты в прекрасной форме. Теперь ты понимаешь, что вся система делит на 10, потому что устройство, состоящее из триггеров В2, В3 и В4, возвращается в исходное положение после каждых пяти импульсов, поступающих в точку В, что соответствует десяти импульсам в точке А.
Н. — Я согласен, что твоя схема хорошо считает десятками. Но я не понимаю, как мы зрительно обозначим результат.
Л. — Для этого необходимо с помощью резисторов смешать напряжения с коллекторов четырех триггеров. Подробное описание этих схем покажется очень сложным, но большого интереса не представляет. Запомни только, что легко получить напряжения на десяти независимых проводниках, одно напряжение будет положительным, а остальные отрицательными. Когда вся система стоит на нуле, положительное напряжение подается на проводник, именуемый «нулем», а все остальные проводники имеют отрицательный потенциал. По мере поступления импульсов в декаду положительное напряжение переносится на проводники, обозначенные цифрами 1, и 2 так далее до 9, затем оно вновь возвращается на проводник с отметкой 0. Эти 10 проводников соединены с базами 10 кремниевых транзисторов, способных выдержать высокое напряжение. В цепи коллекторов этих 10 транзисторов включены 10 неоновых лампочек, которые могут загораться поочередно при отпирании транзистора, управляющего соответствующей лампой.
