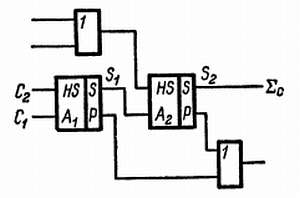

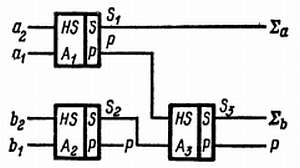

Н. — Хорошо, теперь я более или менее умею складывать. Но скажи, пожалуйста, как производят вычитание?
Л. — Обычно проблему обходят. Предположи, что нам нужно из числа А вычесть число В.
Н. — Что ты называешь противоположным В числом?
Л. — Очень просто, это число, которое получается из числа В, если все его нули заменить единицами, а все его единицы нулями. Число В меньше А, и поэтому слева к нему нужно дописать несколько цифр. При преобразовании числа В в противоположное ему число все нули превращаются в единицы. Возьмем для большей наглядности числовой пример. Предположим, что А равно 101 101, (т. е. 45), а В равно 1011.
Н. — Иначе говоря, одиннадцати.
Л. — Браво, Незнайкин. Ты очень хорошо усвоил двоичную систему счисления. Следовательно, число В мы должны записать в следующем виде:
001 011,
чтобы оно, как и число А, состояло из шести знаков. В результате преобразования его в противоположное ему число получаем:
110 100.
А теперь позволь мне, Незнайкин, задать тебе один вопрос: что мы получим, если это противоположное число прибавим к числу В?
Н. — Я думаю, что это сложение не представляет труда везде, где в одном из чисел стоит 1, в другом числе стоит нуль. Поэтому сумма этих двух чисел будет равна шестизначному числу, где все цифры 1, т. е. мы получим 111111.
Л. — Браво, совершенно верно! А теперь прибавь к полученному результату одну единицу.
Н. — Хорошо, если я прибавлю эту единицу, то сумма единиц даст нам нуль. Я переношу 1 в следующий разряд, прибавив ее к имеющейся здесь 1, я должен записать нуль на месте двоек и запомнить 1… Хм, очень любопытно, в итоге я получу 1000000.
Л. — Правильно. Но теперь в твоем числе семь знаков. Если пренебречь последним переносом, у нас останется лишь нуль. Как ты видишь, в результате сложения противоположного В числа и единицы даст нам нечто эквивалентное — В. Следовательно, для получения нужного результата мне достаточно прибавить это число к числу А. Операция имеет следующий вид:
Н. — Я вижу, что в полученном результате слева стоит единица в скобках. Это несомненно появилось вследствие того, что ты не хочешь учитывать последний перенос.
Л. — Совершенно верно. Если теперь прибавить еще одну единицу, то в результате получим 100010. Преобразовав двоичное число в десятичное, получим 34, которое точно соответствует разности 45 и 11.
Н. — Должен признаться, что, не прибегая к двоичной системе счисления, я получил бы верный результат
Л. — Ты, может быть. Но электронные машины считают в двоичной системе счисления быстрее, чем в десятичной, даже если учитывать время, необходимое для преобразования.
Н. — Система автоматического счета положительно очень забавна. Не можешь ли ты объяснить мне, как производят умножение?
Л. — На этот раз ты проявляешь исключительную смелость. Схема устройства в самом деле довольно сложная.
Для начала я покажу тебе, как выглядит умножение двоичных чисел по правилам двоичной арифметики. Предположим, что нам нужно перемножить множимое 11010 (или 26) и множитель, равный 13…
Н. — Иначе говоря, 1101.
Л. — О! Ты действительно очень здорово преобразуешь десятичные числа в двоичные. Как ты видишь, наш множитель состоит из следующих слагаемых:
одна единица;
нуль двоек;
одна двойка в квадрате;
одна двойка в кубе.
Следовательно, для получения произведения, мы должны сложить следующие слагаемые:
единица, умноженная на множимое;
нуль, умноженный на это множимое, умноженное на два (иначе говоря, на множимое, к которому справа приписан нуль — 110100);
единица, умноженная на множимое, умноженное на четыре (иначе говоря на множимое, к которому справа приписали два нуля — 1101000);
единица, умноженная на множимое, умноженное на восемь (иначе говоря, на множимое, к которому справа приписали три дополнительных нуля — 11010000).
Следовательно, всю операцию умножения мы можем записать в следующем виде:
Н. — Теперь, когда я достаточно привык к двоичной системе счисления, твое умножение мне в точности напоминает операцию умножения, которую мне столько раз приходилось выполнять в десятичной системе счисления. Но больше всего меня смущает сложение частичных произведений. Я подозреваю, что выполнить эту операцию с помощью электронных схем окажется ужасно трудно.
Л. — Нет, сложность удается устранить благодаря широкому использованию сдвигающих регистров, о которых ты только что так презрительно отозвался. Вспомни, что эти схемы могут продвигать на один знак записанное число, т. е. умножать его на 2. Для этого в приведенной на рис. 130 схеме достаточно подать управляющий импульс на линию Z. Я полагаю, что теперь ты достаточно натренирован, чтобы смело приступить к ознакомлению с полной схемой умножителя, которую я изобразил на рис. 133. Множимое число мы записали на сдвигающем регистре СР1. Множимое расположено так, что справа находятся единица (а), а влево от них места занимают двойки (b), четверки (с), восьмерки (d) и т. д. Управляющий сигнал, поступающий в линию Z1, продвигает влево число, записанное на сдвигающем регистре CP1.
