Частота fT (или f1) соответствует падению коэффициента h21э до значения, равного единице:
fT = f1 ~= fгр·h21э
Часто fmax определяет максимальную частоту, на которой коэффициент передачи по мощности не меньше единицы. Это — максимальная частота генерации, которая выражается приближенной формулой
Легко
Каковы шумовые свойства транзисторов?
Шумы транзисторов обусловливаются тепловыми, дробовыми и структурными шумами. Источником тепловых шумов являются распределенные сопротивления полупроводника. Для биполярного транзистора решающее значение имеет величина rб. Дробовые шумы связаны с флуктуациями прохождения носителей зарядов через переходы. Структурные шумы образуются шумами поверхностной рекомбинации и шумами утечки коллектора.
Шумы зависят от частоты, выбора рабочей точки, сопротивления источника сигнала. Обычно шумы растут с ростом тока Iк.
В биполярном транзисторе в диапазоне низких частот преобладают структурные шумы, в диапазоне средних частот шумы почти не зависят от частоты, в диапазоне высоких частот шумы растут с увеличением частоты. При больших значениях внутреннего сопротивления источника сигнала шумы возрастают, если сопротивление возрастает.
В полевых транзисторах шумы обычно меньше, чем в биполярных. В частности, дробовые шумы очень малы, если ток затвора минимален. Кроме того, полевой транзистор может работать с источником сигнала с высоким внутренним сопротивлением, имея при этом очень малые шумы.
На чем основывается работа транзистора при большом сигнале?
Рассмотрение работы транзистора при большом сигнале сталкивается с рядом трудностей. Следует помнить, что физические модели транзисторов были разработаны при упрощающих предположениях, которые перестают быть справедливыми при большом сигнале. Его h– и y– параметры определяются только через малые приращения токов и напряжений и не определяют свойств транзистора для большого сигнала. В этой ситуации при использовании транзисторной схемы, предназначенной для работы в режиме большого сигнала, можно использовать лишь статические характеристики.
При выборе положения рабочей точки, помимо стремления получить малые искажения, в схемах, работающих при большом сигнале, особенно для усилителей мощности, часто учитывается мощность, потребляемая от источника питания, и мощность, рассеиваемая в транзисторе.
Что такое усилители классов А, В, С?
Как уже подчеркивалось, усилители малых сигналов обычно работают в режиме, рабочая
Работой в классе А (рис. 4.36) называют режим работы, при котором положение рабочей точки таково, что выходной ток протекает в течение времени длительности переменного входного сигнала, т. е. в течение всего периода. В классе В выходной ток протекает только в течение полупериода входного колебания. При отсутствии входного колебания выходной ток, соответствующий рабочей точке, почти равен нулю и в транзисторе выделяется очень малая мощность. Промежуточное положение рабочей точки между режимами А и В соответствует классу АВ. В классе С выходной ток протекает в течение времени, меньшего чем полупериод.
Очевидно, что наименьшие искажения сигнала имеют место в классе А, наибольшие — в классе С [14] . Эффективность схемы наибольшая в классе С, наименьшая — в классе А.

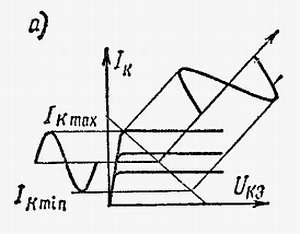

Рис. 4.36. Работа транзистора в классе А (а) и классе В (б)
14
Искажения зависят от типа усилителя. В двухтактном усилителе мощности малые искажения можно получить при работе в классе В. В резонансном усилителе даже в классе С искажения могут быть малыми.
Зачем транзисторы иногда размещают на радиаторах?
Рабочая температура транзистора имеет ограниченное значение, обычно зависящее от температуры коллекторного перехода.
Для кремниевых транзисторов максимальная температура перехода лежит в интервале 150–200 °C. Температура перехода зависит от выделяемой в транзисторе мощности, температуры окружающей среды и эффективности излучения тепловой энергии транзистором и платой, на которой он закреплен. Увеличение полезной мощности, полученной на выходе транзистора, вызывает увеличение рассеиваемой мощности. Рассеиваемая мощность не может превышать допустимую для полупроводникового элемента. Однако допустимую мощность можно повысить, увеличив излучение тепловой энергии.
Для этого транзистор часто размещают на металлическом элементе с как можно большей поверхностью, увеличиваемой путем создания ребер. Подобные элементы, отбирающие тепловую энергию от транзистора и излучающие ее в окружающую среду, называются радиаторами. Применение радиатора позволяет получить от данного транзистора большую мощность, чем при работе без радиатора.
Какие существуют области работы транзистора?
Существуют три такие области, зависящие от смещения переходов. При работе транзистора как усилителя малых сигналов эмиттерный переход открыт, а коллекторный закрыт. Это — активная область работы (рис. 4.37), в которой транзистор приближенно можно считать линейным активным элементом и пользоваться параметрами, приводимыми в справочниках.
