Что такое кинескоп?
Это электронно-лучевая трубка, предназначенная для воспроизведения телевизионного изображения, подводимого к трубке в виде электрического сигнала. Электрический видеосигнал, представляющий изображение, подводится к катоду. Он определяет яркость свечения точки на экране в данный момент, а сигналы, подводимые к отклоняющим катушкам (вертикальным и горизонтальным), — положение этой точки в тот же момент времени. Время послесвечения кинескопа подбирается таким, чтобы свечение каждой точки длилось настолько долго, чтобы одновременно наблюдались все поочередно высвечиваемые точки изображения. Впечатление непрерывности структуры изображения и непрерывности свечения на экране является следствием не только соответственно длительного послесвечения, но прежде всего особенности
Что такое запоминающие трубки?
Это электронно-лучевые трубки, предназначенные для накопления (запоминания) информации и воспроизведения этой информации по истечении длительного времени (нескольких часов). С этой целью в трубке предусмотрен дополнительный накопительный электрод, на котором электронный пучок образует определенное поверхностное распределение зарядов, представляющее записываемую информацию. В качестве запоминающих трубок используют также электронно-лучевые осциллографические трубки с очень большим временем послесвечения.
Что такое передающие трубки?
Это преобразователи, заменяющие оптическое изображение соответствующим ему электрическим сигналом. Передающие трубки работают на принципе использования явления фотоэмиссии или фотоэлектрической проводимости. Изображение с помощью объектива проектируется на пластину со светочувствительным материалом. Под влиянием света на пластине (мишени) возникает плоское распределение электрических зарядов, соответствующее распределению света и тени в проецируемом оптическом изображении. Электронный пучок, выходящий из электронной пушки передающей трубки в направлении мишени, вызывает последовательное преобразование «зарядного изображения» мишени («изображения», созданного различными электрическими зарядами) в ток, зависящий от этих зарядов, т. е. от света, падающего в данное место мишени. Последовательность преобразования отдельных зарядов в электрический ток задается телевизионной системой. Существуют различные виды передающих трубок. Чаще всего применяют трубки, называемые видиконами или суперортиконами (или ортиконом изображения).
Что такое декадные счетные лампы?
Декадные лампы (декатроны) — лампы тлеющего разряда (газосветные), предназначенные для счета импульсов в десятичном исчислении [19] . Типичная лампа такого типа имеет один анод и девять катодов, расположенных по окружности. Под влиянием подводимых к лампе импульсов возникают разряды, переходящие после каждого импульса на следующий катод. Светящееся пятно указывает цифру, соответствующую числу импульсов.
19
Существуют также вакуумные декадные счетные лампы.
Что такое клистроны и магнетроны?
Это лампы специальной конструкции, используемые в технике сверхвысоких частот для усиления или генерирования колебаний. Их применяют в телевизионных и радиолокационных передающих устройствах большой мощности.
Что такое датчики на эффекте Холла?
Это полупроводниковый прибор, использующий эффект Холла, основанный на том, что в полупроводниковой пластинке, включенной в электрическую цепь и соответствующим образом расположенной в магнитном поле, возникает напряжение, зависящее от этого
Глава 6
ВЫПРЯМИТЕЛИ
Что такое выпрямление электрических колебаний?
Это процесс, в результате которого переменное входное электрическое колебание преобразуются в выходное колебание только одного знака (рис. 6.1). Процесс выпрямления используется в устройствах электропитания (блоках питания) и демодуляторах.

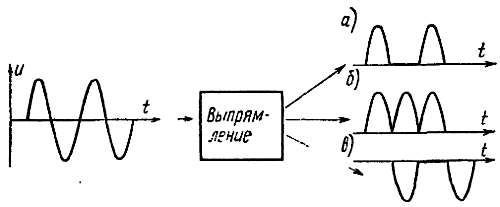

Рис. 6.1. Выпрямление синусоидального колебания:
а, в — однополупериодное; б — двухполупериодное
На каком принципе осуществляется выпрямление?
Выпрямление всегда осуществляется при использовании нелинейных элементов, обладающих свойством однонаправленного пропускания электрического тока. Благодаря таким свойствам на выходе выпрямляющего элемента получают ток одного знака.
Какие электронные элементы используют для выпрямления?
Применяют полупроводниковые и вакуумные (кенотроны) диоды, газоразрядные диоды (газотроны), тиратроны, кремниевые и селеновые элементы, тиристоры и другие элементы с нелинейными свойствами в зависимости от применения, значений выпрямленных, напряжений и токов, отбираемых нагрузкой. В маломощных электронных устройствах для выпрямления чаще всего применяют полупроводниковые диоды.
Что называется выпрямителем?
Название «выпрямитель» используется прежде всего для схем, преобразующих переменный ток в постоянный. Выпрямителем называется также и сам элемент с однонаправленными свойствами, используемый в процессе выпрямления.
Что называется однополупериодным выпрямителем?
Однополупериодным выпрямителем называется такой выпрямитель, на выходе которого после процесса выпрямления остаются колебания одного знака. Схема однополупериодного выпрямителя, возбуждаемого синусоидальным сигналом, представлена на рис. 6.2.
Рис. 6.2. Схема одпополупериодного выпрямителя, управляемого синусоидальным напряжением от трансформатора (а) и внешнего источника (б)
Диод включен таким образом, что проводит ток только при положительных полупериодах входного колебания, т. е. когда напряжение на его аноде больше потенциала катода. Среднее значение Ucр колебания, полученного в результате выпрямления синусоидального напряжения с действующим значением U и максимальным значением Um (см. рис. 4.4), равно
Например, при выпрямлении напряжения с действующим значением U = 220 В после выпрямления получаем среднее напряжение Ucр ~= 100 В. В отрицательный полупериод диод не проводит ток и все подведенное к выпрямителю напряжение действует на диоде как обратное напряжение выпрямителя. При изменении направления включения диода он будет проводить в отрицательные полупериоды и не проводить в положительные. Рассматриваемая схема выпрямителя называется последовательной. Название связано с тем, что нагрузка включается последовательно с нелинейным элементом (вентилем).
