Напряжение, возникающее на коллекторе, в схеме с ОЭ сдвинуто на 180° по отношению к напряжению, действующему на базе, и с помощью RfCf– цепочки снова подается на базу.
Конденсатор Cf разделяет лишь постоянные потенциалы, действующие на коллекторе и базе. Резистор Rf совместно с сопротивлением, включенным между базой и массой, а следовательно, учитывающий как резистор R1 и сопротивление источника, так и входное сопротивление транзистора, образует делитель обратного напряжения, который определяет коэффициент f.
Из такого способа возбуждения и следует название цепи ОС: по напряжению параллельного типа. Для цепей этого типа характерно уменьшение входного и выходного сопротивлений. Параллельная связь по напряжению часто используется в качестве многокаскадной связи, примеры которой представлены на рис. 8.4, а и б. В схеме рис 8 4, а, состоящей из двух транзисторов, напряжение ОС снимается с вторичной обмотки трансформатора с встречной навивкой обмоток, что обозначено соответствующим расположением точек). Таким образом обеспечивается соответствующая полярность напряжения ОС.
В трехтранзисторной схеме (рис. 8.4, б) благодаря соответствующей фазе напряжения на выходе имеется возможность непосредственной подачи напряжения ОС (на вход схемы — прим. перев.).

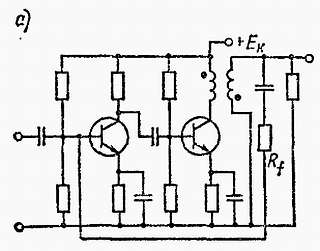

Рис. 8.4. Многокаскадные усилители с параллельной ООС по напряжению:
а — двухкаскадный; б — трехкаскадный
Что такое усилитель с последовательной ОС по напряжению?
Типовая схема последовательной ОС по напряжению представлена на рис. 8.5.
Рис. 8.5. Усилитель с последовательной ООС по напряжению
Выходное напряжение, полярность которого противоположна напряжению на управляющей сетке лампы, делится с помощью делителя напряжения R1R2. Часть выходного напряжения, действующая на резисторе R2, является напряжением ОС. Это напряжение подводится к входной цепи благодаря соединению средней точки делителя с нижним концом вторичной обмотки трансформатора, т. е. последовательно с входным напряжением. Сумма этих двух напряжений является входным напряжением усилителя.
Другие схемы с ООС рассматриваемого типа показаны на рис. 8.6.
Во всех трех схемах напряжение ОС подается в цепь катода синфазно с управляющим напряжением. Поскольку эффективное входное напряжение усилителя является разностью переменных напряжений, действующих на сетке и катоде, условия питания аналогичны тем, которые имеют место при последовательном соединении двух источников переменного напряжения, из которых одно (соответствующее переменному напряжению на катоде) имеет противоположную полярность по отношению к другому.
Рис. 8.6. Усилители
а — двухламповая схема: б — двухламповая с трансформатором, не инвертирующим фазу; в — одноламповая с фазоинвертирующим трансформатором
Из рис. 8.6 следует, что в однокаскадном усилителе такой способ введения напряжения ОС возможен только при использовании трансформатора, переворачивающего (инвертирующего) фазу напряжения, действующего на аноде лампы. Для резистивного усилителя (рис. 8.6, б) необходимы два каскада. Если в схеме применяется трансформатор, то он не инвертирует фазу напряжения (рис. 8.6, в).
В транзисторных схемах число каскадов резистивного усилителя, обеспечивающее соответствующую фазу обратного напряжения, подводимого к резистору в цепи эмиттера, также должно быть четным.
Усилители со связью по напряжению последовательного типа характеризуются повышенным входным сопротивлением и пониженным выходным.
Является ли эмиттерный повторитель схемой с ООС?
Да, эмиттерный повторитель и его ламповый аналог катодный повторитель являются схемами с ООС по напряжению последовательного типа. Это следует из схемы (рис. 8.7).
Рис. 8.7. Эмиттерный повторитель
Выходное напряжение, возникающее на резисторе Rэ в цепи эмиттера, синфазно с входным напряжением. Все выходное напряжение вычитается из напряжения, действующего на базе, и в результате транзистор управляется разностью обоих напряжений. Анализ эмиттерного повторителя как схемы с ОС приводит к таким же результатам, которые получают при анализе схемы с ОК. Следовательно, усиление по напряжению повторителя меньше единицы; входное сопротивление велико, а выходное мяло.
Что такое усилитель с последовательной ОС по току?
Связь по току последовательного типа в схемном отношении является наиболее простым видом ООС. Для получения такой связи достаточно из усилителя удалить конденсатор, шунтирующий резистор в цепи эмиттера (рис. 8.8, а). Изменения тока коллектора, вызываемые переменным входным сигналом, создают на этом резисторе переменное напряжение, а поскольку этот резистор включен последовательно в цепь эмиттера, управляющее напряжение представляет собой разность между подводимым ко входу напряжением и переменным напряжением, действующим на резисторе. Достоинством последовательной связи по току является увеличение входного и выходного сопротивлении усилителя

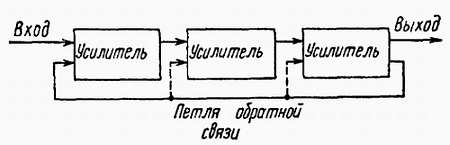

Последовательную ООС по току часто применяют в качестве местной связи. Однако иногда ее используют в многокаскадных усилителях, как, например, в усилителе, представленном на рис. 8 8, б. Характерно, что в этой схеме помимо многокаскадной связи в первом и третьем каскадах через резистор Rf действуют также местные связи.
Рис. 8.8. Однокаскадный (а) и трехкаскадный (б) усилители с последовательной ОС по току
