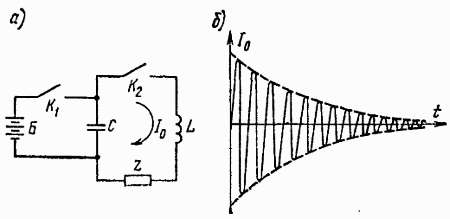

При подведении к схеме напряжения питания начинает заряжаться конденсатор резонансного контура и в схеме возникают колебания. После возбуждения колебаний схема автоматически переходит в режим работы в классе С.

Работу в классе С обеспечивает схема динамического смещения базы, содержащая резистор R₁ и конденсатор С₁. Если амплитуда колебаний возрастает, то увеличивается постоянное напряжение на конденсаторе С₁ и уменьшается в последующих периодах угол (время) протекания тока коллектора. Генератор работает в установившемся режиме, если потери в контуре уравновешиваются выходной мощностью переменного тока в транзисторе. Потери в рассматриваемой схеме включают в себя потери в транзисторе, катушке в цепи коллектора, резонансном контуре и ограничивающем сопротивлении. Последним является

эмиттерный резистор, который ограничивает до безопасного значения ток в первый момент после включения схемы.

Схема дополнительного смещения базы стабилизирует выходное напряжение генератора. Частота колебании в генераторе с индуктивной ОС близка к резонансной частоте контура и может изменяться путем изменения емкости конденсатора. Процесс изменения частоты колебаний путем изменения значений элементов контура называется перестройкой генератора. Выходное напряжение генератора обычно снижается посредством конденсатора связи, подключенного к коллектору транзистора, либо третьей обмотки трансформатора.

Каковы схемные варианты генератора с индуктивной ОС?

Существует много схемных разновидностей генератора с индуктивной ОС, отличающихся размещением резонансного контура, способом питания, схемой работы активного элемента, самим активным элементом и т. п

На рис. 10.3 изображено несколько вариантов схем. Особого внимания заслуживает схема на рис. 10.3, а, в которой база транзистора питается переменным напряжением с части обмотки катушки резонансного контура. Такое включение предотвращает демпфирование резонансного контура транзистором.

Некоторые из представленных схем запитываются последовательно, другие параллельно. В схеме с последовательным питанием постоянная составляющая тока коллектора протекает через одну из катушек генератора. При параллельном питании постоянная составляющая тока коллектора не протекает через катушки, так как она отделена с помощью шунтирующего конденсатора С_ш. Последовательно с коллектором включен высокочастотный дроссель, который обеспечивает большое сопротивление между коллектором и массой. В схеме на рис. 10.3, б подстроечный конденсатор находится в цепи коллектора. Недостатком такого решения является высокий потенциал конденсатора относительно массы. В этом случае подстроечный конденсатор и его ось должны быть изолированы от монтажной платы (шасси).

Рис. 10.3. Схемы генераторов с индуктивной ОС:

_{а — с контуром в цепи базы транзистора; б — с перестраиваемым контуром в цепи коллектора и последовательным питанием; в — схема с параллельным питанием; г — генератор по схеме с ОБ; д — ламповый генератор с параллельным питанием}

Что такое трехточечный генератор с индуктивной ОС?

Схема подобного генератора изображена на рис. 10.4, а. Это одна из наиболее часто используемых схем. Трехточечный генератор с индуктивной ОС характеризуется использованием в настраиваемом контуре разделенной катушки L. Отсюда происходит и другое название трехточечного генератора — генератор с разделенной индуктивностью. Из эквивалентной схемы (рис. 10.4, б) следует, что одна часть катушки (L₂ + М) включена между базой и массой, а другая (L₁ + М) — между коллектором и массой. Следовательно, обе части катушки L совместно с конденсатором С образуют четырехполюсник, соединяющий коллектор с базой. Можно показать, что сдвиг фазы между напряжением на коллекторе и напряжением на базе или между входом и выходом четырехполюсника составляет 180° [24] ,

что необходимо для поддержания колебаний. Усиление в схеме зависит от коэффициента передачи по току транзистора. Обычно отвод выполняется на 1/10 длины всей катушки. Остальные элементы схемы на рис. 10.4 выполняют те же функции, что и генератор с индуктивной ОС. Резисторы R₁, R₂ и конденсатор С₁ образуют цепь смещения. Конденсатор С₂ заземляет по переменному току отвод катушки, а резистор R_а цепи эмиттера ограничивает ток коллектора до безопасного максимального начального значения. Несмотря на последовательное питание, в схеме имеется высокочастотный дроссель, который разделяет резонансный контур и положительный зажим источника напряжения питания.

24

В этом случае выполняется условие баланса фаз. — Прим. ред.

При сохранении высокой добротности катушки частота генератора выражается формулой f₀ =1/(2(L·C)) и, следовательно, не зависит от расположения вывода на катушке индуктивности.

Рис. 10.4. Трехточечный генератор с индуктивной ОС:

_{а — электрическая схема; б — эквивалентная схема включения контура}

Другие варианты трехточечного генератора с индуктивной ОС показаны на рис. 10.5.

Рис. 10.5. Трехточечные схемы генераторов с индуктивной ОС:

_{а — с последовательным питанием и заземленным перестраиваемым конденсатором; б — с дополнительным выводом катушки; в — на полевом транзисторе; г — на электронной лампе}

Схема на рис. 10.5, а также питается последовательно, однако перестраиваемый конденсатор заземлен, поэтому в отличие от предыдущей схемы нет необходимости в его полной изоляции от массы.

В схеме на рис. 10.5, б используется дополнительный отвод на катушке, чтобы препятствовать демпфирующему действию транзистора и, следовательно, получить большую добротность. Трехточечные генераторы с индуктивной ОС на полевом транзисторе и электронной лампе представлены соответственно на рис. 10.5, в, г.

Что такое трехточечный генератор с емкостной ОС?

Емкостная трехточечная схема генератора (рис. 10.6, а) несколько отличается от индуктивной. Разница заключается в том, что в емкостной трехточечной схеме в качестве делителя используется конденсатор, а не катушка индуктивности. Подобный генератор также называют генератором с разделенной емкостью. На практике разделение конденсатора сводится к использованию двух последовательно включенных конденсаторов. Из эквивалентной схемы (рис. 10.6, б) следует, что четырехполюсник, включенный между коллекторов и базой и инвертирующий фазу выходного напряжения, состоит из индуктивности L, и конденсаторов C₁ и С₂.Действующее на конденсаторе С₁ напряжение подводится к базе после усиления предназначено для поддержания колебаний в схеме.
