удобен для вырезки заготовок из пластин, он безопасен в
работе.
Существует много конструкций камнерезных станков,
два варианта которых предлагаются вниманию читателей в
этой книге.
Камнерезный станок состоит из металлической стани-
ны (10), на которую посредством шпинделя с подшипниками
насаживается алмазный отрезной круг (1). Электродвигатель
(5) снабжен шкивом и клиноременной передачей (6). Для
предохранения деталей станка от брызг воды следует сделать
три
алмазным диском (2), около алмазного круга (3) и защитную
пластину из плексигласа (4) перед самим работающим. Для
подачи и слива воды, охлаждающей диск, имеется ввод (7) и
слив (8). Станок нужно скомпоновать так, чтобы легко
снимать диск и открывать металлическое основание для
ремонта и промывки станка от шлака. Камнерезный станок
монтируется на металлической пластине толщиной 5-7 мм и
устанавливается на невысокие ножки. Выключатель мотора
(9) устанавливается на передней части станины.
256
Природные ценности

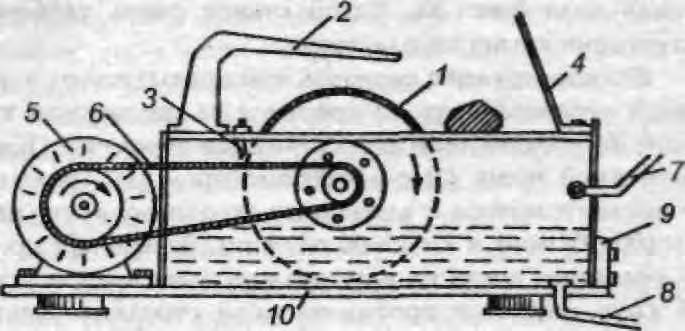

Рис. 29. Станок для резки камня.

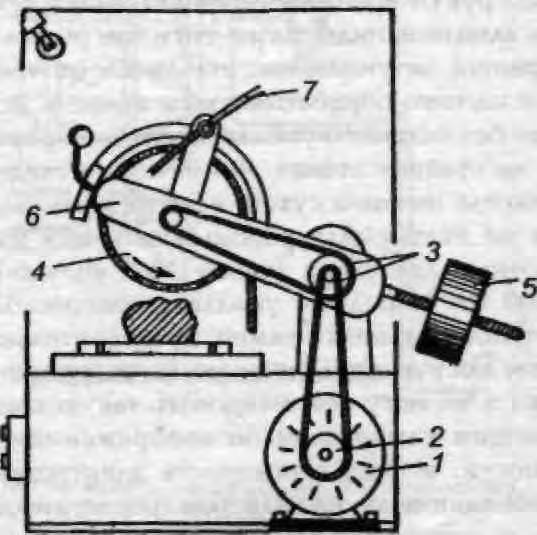

Рис. 30. Станок для резки камня с противовесом.
9 Заказ № 67
257
Энциклопедия кладоискателя
Другим видом камнерезного станка является маят-
никовая пила (рис. 30). Такой станок очень удобен для
распускания камня на пластины.
Его конструкция сложнее, чем предыдущего, т. к. ал-
мазный отрезной круг (4) крепится на подвижном крон-
штейне (6), соединенном клиноременной передачей (3) через
ступенчатый шкив (2) с электромотором (1). Передаточные
числа от мотора к алмазному отрезному кругу равны 2:1
(1400 об/мин) и 1:1 (2800 об/мин). Резьба для крепления
алмазного круга на валу должна быть правой (алмазный круг
движется против часовой стрелки). Диаметр фланца,
крепящего отрезной круг на валу, должен быть на 8-10 мм
больше посадочного отверстия круга. Воду к диску подводят
небольшой струей через металлический тройник (7) с
резиновыми насадками, касающимися алмазного круга
несколько выше оси вала. Резка с упором и закреплением
камня ползунками с зажимами безопаснее.
На первом варианте станка можно не опасаться травмы
рук от вращающегося гладкого и всегда влажного диска
алмазной пилы, разве что в том редком
разорвется латунная кассета диска от чрезмерного нажатия
на него обрабатываемым камнем. Вообще, пилить нужно без
большого усилия, крепко опираясь ребрами ладони на
станину станка. Внимательно следите, чтобы пила никогда не
была сухой, в противном случае диска надолго не хватит.
Для распиловки камня нужны высокооборотные двигатели
(около 3000 об/мин), мощностью 300-400 Вт. Народные
умельцы приспосабливают обычное точило для пилки камня,
предварительно снабдив его упором для рук и подачей воды
на режущую кромку пилы, однако я не могу рекомендовать
такую
конструкцию
начинающим
камнерезам
по
соображениям техники безопасности; велика вероятность
электротравмы
при
использовании
воды
на
валу
электродвигателя, есть вероятность получить травму кистей
рук при перекосе камня. То правило, что любые
электродвигатели должны быть заземлены, известно давно,
но оно вдвойне актуально, когда в процессе работы широко
применяется вода. Последнее замечание касается всех типов
камнеобрабатывающих станков.
258
Природные ценности
Большое значение при распиловке камня следует уделить
хорошей центровке оси пилы: в противном случае "бьющая''
пила может наделать на образце сколы, да и руки будут
болеть от долгой работе на такой пиле.
Следующим этапом обработки камня будут создание
формы, шлифование и полирование поверхности камня. Все
эти операции можно выполнять на одном и том же станке,
разница с распиловочным станком — в более низких
оборотах двигателя (500-700 об/мин). Если установить на
валу несколько шкивов разного диаметра, то на станке с
универсальной бабкой вообще можно будет выполнять все
операции, включая и резание камня.

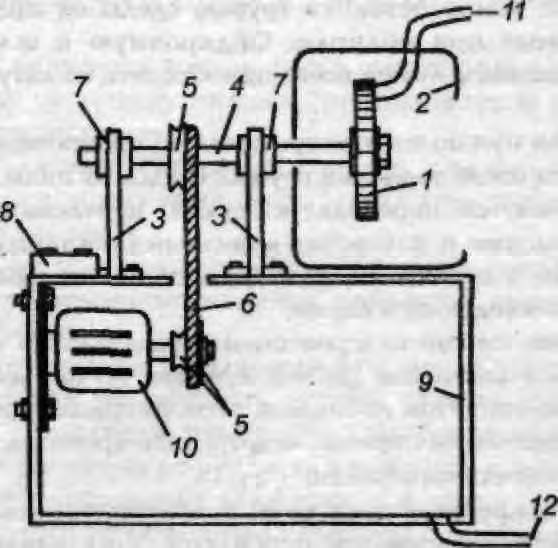

Рис. 31 . Планшайба вертикальная (универсальная
бабка).
Универсальная бабка (рис. 31) состоит из станины (9),
на которой с помощью стоек (3) укрепляется шпиндель
259
Энциклопедия кладоискателя
(4), оканчивающийся съемной планшайбой ( 1 ) с огражде-
нием (2). Шпиндель крепится на стойках (3) с помощью
подшипников (7). В средней части шпинделя находится
двухступенчатый шкив (5), от которого через прорезь в ста-
нине проходит ременная передача (6) к шкиву, укрепленному
