дартная огнеупорная труба, входящая в комплект огнеупор-

ной шамотной кладки. Длина трубы должна быть равна 300

мм. С обоих краев трубы сверлятся по два замковых

отверстия для крепежа нихромовой нити, которая будет

являться нагревательным элементом. Вычислить длину

проволоки можно по формуле:

Г

где R — сопротивление нагревательного элемента,

определяемое по закону Ома,

S — сечение нихромовой

проволоки,

р — удельное сопротивление нихрома, равное 1,2,

L — искомая длина.

Проволока крепится в первом замке, затем берется

кусок какого-либо шнура диаметром 1-2 мм, который будет

служить в качестве "проводника" при намотке нихромовой

проволоки, предохраняя витки нихрома от замыкания между

собой. "Проводник" и нихромовая проволока плотно

наматываются в виде спирали на трубу, второй конец

проволоки крепится во втором замке, а вся намотанная

спираль обмазывается "жидким стеклом" (конторским клеем).

Когда силикатный клей немного подсохнет, "проводник"

удаляется, и на трубе останется одна лишь спираль из

нихромовой нити, зафиксированная клеем. После полного

высыхания "жидкого стекла" труба многослойно обматы-

вается асбестом.

Следующий этап постройки печи, будет, пожалуй, са-

мым трудным — это сооружение датчика температуры (рис.

10). Дело в том, что широко применяемые в технике готовые

термопары содержат в себе драгоценные металлы, и поэтому

дорогостоящи. Евгений Ярославович предлагает схему

120

Клады

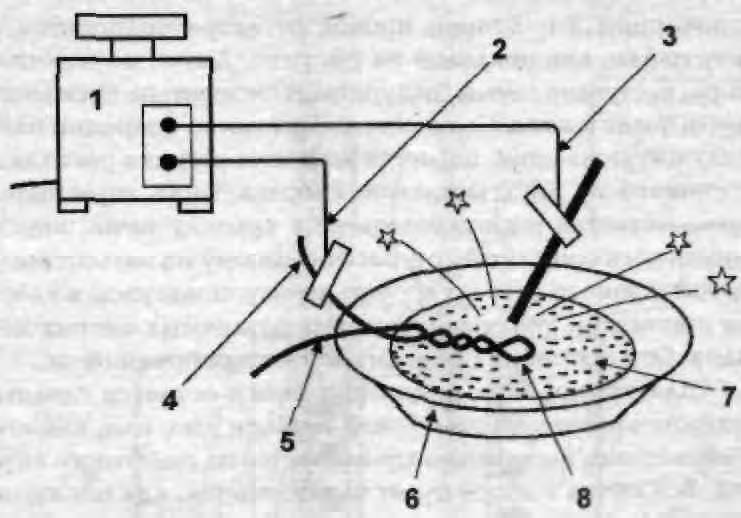

Рис. 10. Датчик Температур:

1 — латр,

2 — первый контакт на зажиме,

3 — второй контакт от латра,

4,5 — алюмелевая и хромелевая проволоки,

6 — чашка из диэлектрика,

7 — смесь графита и буры,

8 — скрутка двух спаиваемых проводков.

изготовления самодельной термопары, изготовляемой из

более дешевых материалов — хромелевой и алюмелевой

проволок. Правда температурный порог работы такой

термопары — немногим больше тысячи градусов, но для

плавки золота и серебра такой температуры вполне

достаточно. Два куска упомянутых проволок скручиваются

друг с другом, длина скрутки должна быть 5-10 мм. Для

спайки проводов автор разработки предлагает довольно

необычный метод: к одному свободному концу скрутки

подсоединяется провод, идущий от латра (регулируемого

трансформатора), регулятор латра ставится на

нулевое

деление, на какую-либо диэлектрическую поверхность

насыпается смесь графитового порошка и буры в

121

Энциклопедия кладоискателя

пропорции 5:1. Второй провод от латра подносится к месту

пайки, как показано на рисунке. Далее, по мнению автора,

наступает самый "аккуратный" момент: на несколько секунд

подается ток. Сигналом к окончанию операции пайки

служит появление на месте контакта шарика расплава,

состоящего из двух металлов. Рабочая часть термопары

готова, остается вмонтировать ее в крышку печи, подсо-

единить к милливольтметру, рассчитанному на пятьсот мил-

ливольт и заново отградуировать шкалу, пользуясь, в каче-

стве ориентира, точками плавления различных чистых ме-

таллов. Эта операция проводится уже в рабочей печи.

Для завершения постройки печки остается сделать

верхнюю крышку из шамотной глины и дно, или, как его

называют, под, который изготавливается из шамотного кир-

пича. Вся печка в сборе будет выглядеть так, как показано на

рис. 11. Дополнительно печь можно обустроить смотровым

окошком из кварцевого стекла.

Если шихта будет загружаться непосредственно в

печь, а не в тигли, то внутреннюю поверхность печи следует

промазать графитовой пастой, замешенной на "жидком

стекле". Такой смазки хватает на несколько рабочих плавок.

Следует заметить, что плавка и отливка металлов —

один из наиболее опасных процессов, при котором несоб-

людение правил безопасности может повлечь серьезные

травмы. Выполнять плавку можно только на отлаженном

оборудовании. Вся плавильная оснастка должна быть за-

ранее подготовлена и разложена на удобных для работы

участках. Плавку следует проводить в защитных очках.

Загружать шихту в горячий тигель нужно при помощи же-

стяного совочка, размеры которого позволяют безопасно

проводить эту операцию. Для помешивания расплава и

снятия шлака служит специальная графитовая или кварцевая

мешалка, длина которой должна обеспечивать удобство

работы и надежную защиту рук от ожогов. Особая осто-

рожность требуется при разливе металла в изложницы.

Кроме того, что необходим навык, нужно убедиться в пра-

вильности установки изложницы и степени ее смазки. Лиш-

няя смазка может вызвать разбрызгивание металла. Чтобы

предотвратить это, участок стола для отливки должен
