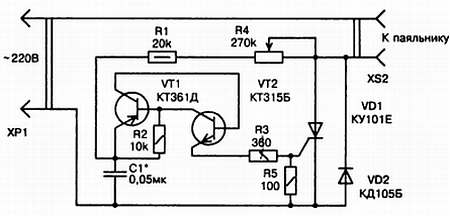

Во время пайки накапливающийся припой периодически счищается опусканием жала в канифоль. Процесс снятия припоя довольно трудоемок, поэтому лучше набирать незначительное его количество с последующим добавлением, если окажется недостаточно.
При пайке не следует долго нагревать выводы малогабаритных резисторов и конденсаторов. Место пайки не должно находиться от корпуса детали ближе 5…8 мм. Особенно чувствительны к нагреву транзисторы и диоды. Выводы транзисторов и диодов не должны быть короче 15 мм, чтобы они не вышли из строя из-за перегрева. Кроме этого следует применять для отвода тепла пинцет или плоскогубцы, зажимая вывод детали немного выше места пайки. Паять нужно быстро и уверенно. Для получения паяных соединений используют припои — сплавы, температура плавления которых ниже, чем у соединяемых деталей. При пайке расплавляется

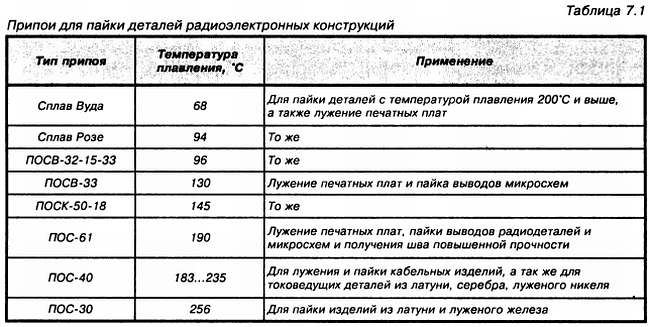

В радиолюбительской практике обычно используются мягкие припои на основе сплавов олова и свинца с добавками кадмия, висмута и сурьмы. Температура плавления мягких припоев не превышает 300 °C. Припои, выпускаемые промышленностью, имеют маркировку, состоящую из букв и цифр. Первая буква П обозначает припой, а последующие буквы — составляющие его компоненты (О — олово, С — свинец, К — кадмий, В — висмут). Стоящие после букв цифры показывают процент содержания олова в припое. Данные о некоторых припоях, которые могут быть использованы радиолюбителями для соединения деталей и узлов в радиоэлектронных устройствах методом пайки, приведены в табл. 7.1.
Для пайки радио конструкций используют легкоплавкие припои ПОС-61 или в крайнем случае ПОС-40. ПОС-61 обычно используют для лужения печатных плат, пайки выводов дискретных элементов, деталей из меди и медных сплавов. В качестве флюса используют твердую канифоль. Перед пайкой выводы деталей необходимо облудить, то есть покрыть слоем припоя. Делается это обычно перед пайкой конструкции.

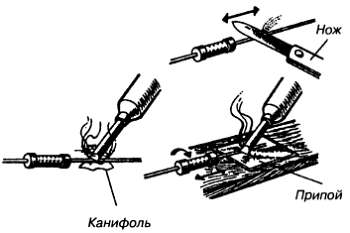

Вывод зачищают ножом, кладут на канифоль и смачивают жидкой канифолью. Потом большую часть вывода (не ближе 10 мм от корпуса) опускают в расплавленный кусочек припоя и, поворачивая деталь, облуживают вывод. Алогично облуживают монтажные провода.

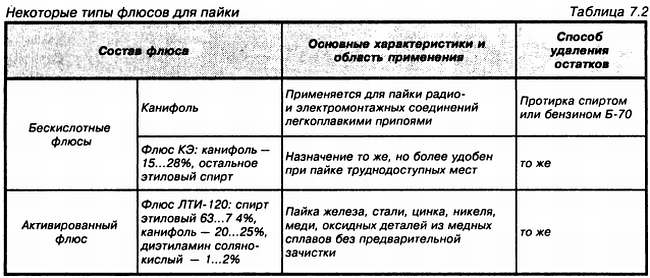

Пайка печатных плат и радиодеталей, как правило, производится с использованием пассивных бескислотных флюсов. Некоторые характеристики флюсов, используемых при монтаже радиоэлектронной аппаратуры, приведены в табл. 7.2.
При использовании припоев пайка получается более надежной и аккуратной. Использование кислотных флюсов нежелательно. В их состав входят химически активные элементы и соединения (соляная кислота, хлористый цинк, бура и т. д.), которые всегда остаются в небольшом количестве на месте пайки и вызывают коррозию радиодеталей и соединительных проводников. К бескислотным флюсам относится канифоль. Часто радиолюбителями применяются жидкие флюсы: спиртовой раствор канифоли (25 % канифоли и 75 % этилового спирта), глицериново-канифольный флюс (6 % канифоли, 16 % глицерина и 78 % этилового спирта), а также пастообразную смесь канифоли с глицерином. Предпочтительнее использовать светлые сорта канифоли. Не рекомендуется пользоваться канифолью, продающейся в музыкальных магазинах для натирания смычков. Эта канифоль содержит различного рода добавки, в частности известь, и не соответствует требованиям пайки. Жидкие флюсы удобны при пайке в труднодоступных местах, на которые флюс наносят кисточкой. Для пайки легкоплавкими припоями в качестве флюса можно использовать стеарин.
Жидкий флюс необходимо хранить в небольшой стеклянной баночке с крышкой, в которую плотно вставлена кисточка. Баночка открывается только в процессе работы при нанесении флюса
В процессе эксплуатации паяльника конец жала растворяется в припое и укорачивается, изменяет форму. В связи с этим его необходимо периодически зачищать напильником.
При пайке НЕОБХОДИМО ПОМНИТЬ, что выделяются вредные для здоровья пары олова и свинца. НЕЛЬЗЯ наклоняться над местом пайки и вдыхать испарения. Старайтесь работать у открытого окна, если это возможно. Чаще проветривайте помещение, в котором работаете.
После окончания радиомонтажных работ производят очистку монтажной платы от остатков флюса и припоя. Механическую прочность соединений проверяют пинцетом, осторожно и легонько потягивая выводы радиодеталей и соединений. При этом на губки пинцета следует надеть полихлорвиниловые трубочки, чтобы не повредить детали.
Проведя осмотр и проверку монтажа, места качественных соединений пайкой для защиты от атмосферных воздействий покрывают цветным прозрачным лаком. Гайки болтов и выходящую часть винтов покрывают красной нитрокраской, которая будет предохранять резьбовые соединения от саморазвинчивания. После окончания радиомонтажных работ обязательно вымойте руки.
Шаг 8
Измерения в практике радиолюбителя
8.1. Установка режимов работы транзисторов
Для хорошей работы устройства, собранного на транзисторах, необходимо чтобы на их электроды было подано определенной величины и полярности постоянное напряжение. Примерные значения напряжений подаваемых на коллектор, базу и эмиттер для транзисторов прямой проводимости (р-n-р) приведен на рис. 8.1, а обратной (n-р-n) проводимости — на рис. 8.2.
Рис. 8.1. Примерные значения напряжений, подаваемых на коллектор, базу и эмиттер для транзисторов прямой проводимости р-n-р
Рис. 8.2. Примерные значения напряжений, подаваемых на коллектор, базу и эмиттер для транзисторов обратной проводимости n-р-n
При этом надо также придерживаться нескольких правил:
• Рабочие напряжения, токи и мощности рассеивания применяемых транзисторов должны быть меньше предельных значений.
• Нельзя подавать напряжение на транзистор, если у него отключена база.
• Базовый вывод следует подключать в схему в первую очередь и отключать в последнюю.
В современных конструкциях радиолюбителей широко используются полевые транзисторы. Примерные значения величин напряжений смещения для полевых транзисторов с каналом типа р и с каналом типа n даны на рис. 8.3.
Рис. 8.3. Примерные значения величин напряжений смещения для полевых транзисторов с каналом типа р и с каналом типа n
При налаживании радиоприемников и других радиоэлектронных конструкций в первую очередь нужно замерить потребляемый ток в режиме покоя. Если его значение близко к требуемому, то тогда переходят к установлению необходимых токов коллекторов транзисторов. На схемах место установки тока показывают крестиком («х»), а резистор, которым это делают — звездочкой («*»). Опыт показывает, что для транзисторов безопаснее измерять напряжение, а не ток. В большинстве схем эти величины взаимосвязаны. Достаточно знать одну из величин, а другую можно определить расчетным путем.
