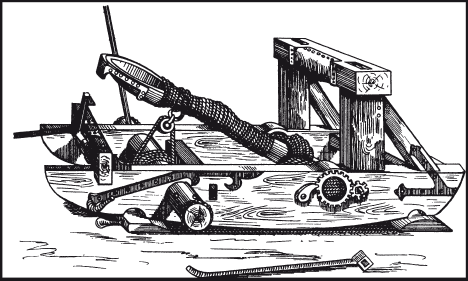

Рис. 20. Катапульта с гибким рычагом и пращой
Катапульта будет описана простыми терминами, потому что описание отдельных ее частей и размеров, оставленное Витрувием, сложно и запутанно, тем более что он исходил из предположения, что эта машина выбрасывала стрелы, а не камни. Его цифры могут считаться недостаточно точными, поскольку представляется сомнительным, что много подобных машин, построенных военными инженерами его времени, соответствовало данной им спецификации. К примеру, в первом параграфе он утверждает: «Все пропорции машины зависят от длины стрелы, для которой предназначено орудие. Девятая ее часть дает размер отверстия в раме, через которое проходят скрученные жгуты, каковые держат рычаг катапульты».
Рама, или основание, состоящее из боковых
Баллистика была очень проста: чем больше машина и длиннее рычаг, тем шире описываемая им дуга и больше дальность полета снаряда. Теоретически не было предела размеру, а значит, и дальности полета снаряда катапульты, но практические соображения, такие как, например, вес материала, используемого для постройки машины, все же ограничивали ее общую величину. Снаряд, размеры которого варьировались в зависимости от размеров машины, всегда был каменным. Чтобы произвести выстрел, моток скручивали до предела, камень помещали в пращу, и рычаг оттягивался назад с помощью лебедки, соединенной с вращающимся цилиндром, до постановки на замок. После открывания замка рычаг устремлялся вперед, открывал пращу и, придя в резкое соприкосновение с поперечной балкой, установленной на двух стойках, посылал снаряд вперед. Некоторые крупные катапульты могли выпускать снаряды весом до 90 килограммов. При весе снаряда 22 килограмма дальность его полета обычно составляла около 460 метров. Самые лучшие машины были изобретены и построены греками, у которых это искусство позаимствовали римляне, но после начала упадка империи изобретательности у ее инженеров поубавилось, качество созданных ими машин стало ухудшаться, и постепенно они стали применяться реже. В свое время была изготовлена более громоздкая модель, в которой длинный тонкий рычаг был заменен толстой короткой «ложкой». Она сменила более удобный и эффективный скорпион. Но эта перемена снизила возможности катапульты и ограничила ее применение в бою. В результате эта боевая машина мало-помалу исчезала с полей сражений.
Рис. 21. Катапульта с «ложкой» использовалась без пращи
Требучет – метательная машина, приводимая в действие противовесом. Иначе говоря, здесь работает гравитационный, а не торсионный принцип. Эта машина была несравнимо больше катапульты и намного мощнее. Она могла метать снаряды весом от 90 до 135 килограммов на расстояние 500 метров. Как и для катапульты, теоретически не было предела мощности требучета: его размеры и, соответственно, мощность были обусловлены только сложностью постройки и транспортировки. Некоторые крупные экземпляры имели поворотные рычаги длиной 15 метров и противовесы весом 10 тонн. Праща всегда была частью его оборудования. Иногда, по особым случаям, кроме камней могли использоваться и другие снаряды. Например, в осажденный город можно было забросить мертвую лошадь, вызвав эпидемию. Иногда послание с отвергнутыми условиями перемирия прибивалось к черепам неудачливых эмиссаров и, с помощью этой метательной машины, возвращалось в город. Также за стены города могли забрасываться зажигательные смеси – чтобы вызвать пожар.
Рис. 22. Требучет
Машина, способная метать камни весом 610 килограммов, находилась в составе генуэзской армии, посланной против киприотов в 1376 году. А в двадцати четырех машинах, захваченных Людовиком IX в 1279 году при эвакуации Дамьетты, было достаточно леса, чтобы построить забор вокруг лагеря французов. Требучет, использованный при осаде Акры крестоносцами в 1291 году, перевозился на сотне телег. Чтобы вывезти большую машину, загромождавшую башню Святого Павла в Орлеане и разобранную до начала обороны города от англичан в 1428–1429 годах, понадобилось двадцать шесть телег. Живший в XIII веке инженер Виллар де Оннекур описал требучет, имевший в качестве противовеса контейнер с 50 тоннами песка.
Один из последних случаев, когда был успешно применен уже изрядно позабытый к тому времени требучет,
Рис. 23. Требучет в действии, выбрасывающий снаряд
Рис. 24. Требучет
Рис. 25. Различные типы требучетов
Гийе описал, как было реанимировано забытое оружие, которое победоносно шествующая артиллерия вытесняла с полей сражений. Возможно, последний раз эта машина появилась на поле боя в 1511 году при осаде Мехико Кортесом. В «Истории завоевания Мексики» Прескотт пишет, что, когда у испанцев кончились боеприпасы, один солдат, у которого внезапно пробудилась инженерная смекалка, построил требучет, который должен был вынудить город сдаться. Массивное сооружение было возведено, но, очевидно, теоретических знаний у честолюбца было больше, чем практического опыта, и машина развалилась при первом же выстреле.
Конструкция требучета проще, чем катапульты. Он состоит из основания, на котором закреплены две вертикальные рамы, между ними находится ось, а на ней – неравноплечный рычаг. На одном конце рычага праща, на другом – противовес. В дополнение к этому имеется ворот для установки рычага в позицию готовности к стрельбе, где он удерживается запором. При этом рычаг находится в нижнем положении (противовес вверху). После освобождения рычага сила тяжести, действующая на противовес, поворачивает рычаг и выбрасывает снаряд.
Витрувий, описывая баллисту, указывает очень точные пропорции всех частей этого аппарата. Но его повествование снова грешит неясностями, поскольку он описывает баллисту как оружие, выбрасывающее камни, а не посылающее в цель стрелы, в чем состояло ее главное предназначение. Этот инструмент очень прост, особенно если его сравнивать с современными машинами, и эта простота требует такого же ясного, неусложненного описания.
Баллиста выбрасывает снаряды по прямой траектории, в отличие от катапульты и требучета, которые стреляют навесом. Существовало два типа баллист. Одна – выпускающая болты (железные дротики с медным оперением), другая – стреляющая небольшими каменными снарядами. Они использовались и в поле, и при осаде городов, и их размер зависел от стоящих военных задач. Маленькие модели использовались исключительно в оборонительных целях (стреляли из бойниц). Более мощные экземпляры могли выпустить стрелу весом 2,2–2,7 килограмма на расстояние около 460 метров.
Рис. 26. Баллиста
Рис. 27. Другой тип баллисты, иногда называемый аркбаллиста
В реальности баллиста была гигантским арбалетом, закрепленным на станке. Она состояла из деревянного пьедестала, на котором была закреплена подвижная тележка, разделенная на три отдела. В двух внешних находились скрученные жгуты волокнистого материала, в каждый из которых вставляли по короткому рычагу. В центральном отделе располагались желоб, рейка, толкатель и ворот. Толкатель крепился канатами ко второму концу каждого рычага. Кроме того, имелся запорно-спусковой механизм, готовый в нужное время зафиксировать или отпустить толкатель. Чтобы зарядить орудие и произвести выстрел, толкатель оттягивали назад так, чтобы жгуты закрутились еще больше, тем самым обеспечивая движущую силу. Затем перед ним помещали стрелу или небольшой камень, прицеливались и приводили в действие спусковой механизм. Толкатель, двигаясь вперед под воздействием энергии скрученных жил, толкал вперед снаряд. Примером проникающей способности выпущенного из баллисты снаряда может служить следующее: Прокопий рассказывает, что во время осады Рима Витигом в 536 году он видел вождя готов, одетого в броню, прибитого к дереву стрелой из баллисты. А во время осады Парижа в 885 году аналогично выпущенный кворрел пробил тела нескольких солдат.
