Европейские самолеты вертикального взлета
Шрифт:
Программа СВВП «Харриер» стала самой большой по числу построенных самолетов и по размаху научно- исследовательских и опытно-конструкторских работ. Разработка ее была связана не только с многими успехами, но и многими неудачами и потерями в авариях и катастрофах, как это часто бывает при развитии новых видов авиационной техники.

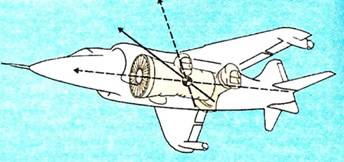

Принципиальная схема СВВП с подъемно-маршевым ТРДД с поворотными соплами

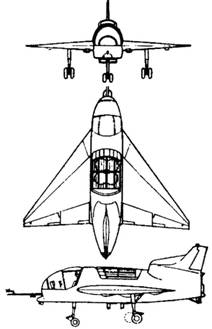

< image l:href="#" /> Первый экспериментальный СВВП Хоукер-Сиддли Р.1127 с ТРДД ВЕ.53 «Пегас» 2

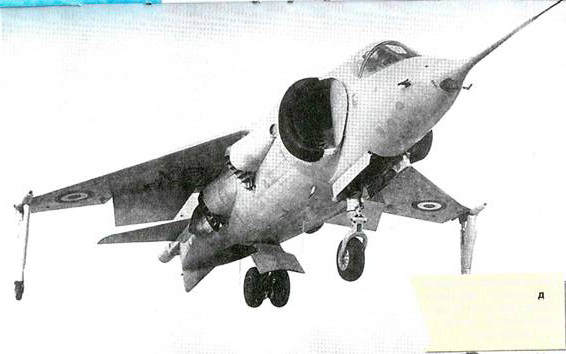

Вертикальный взлет второго экспериментального СВВП R1127
В первом проекте СВВП, получивший обозначение Р.1127, был двухместным, с одним ТРДД BE.52/53, имевшим два поворотных сопла. Осенью 1957 г. конфигурация СВВП была пересмотрена: самолет стал одноместным и для него был разработан новый вариант ТРДД BE.53 «Пегас» с четырьмя поворотными соплами.
В 1958 г. фирма «Хоукер-Сиддли» обратилась к правительству за финансовой поддержкой. Этому в значительной степени способствовало то, что требования к проекту СВВП Р. 1127 совпадали с требованиями НАТО MBR-3 (Military Basic Requirements) к легкому ударно-разведывательному вертикально взлетающему самолету, предлагавшемуся для замены итальянских самолетов Фиат G.91, состоящих на вооружении ВВС ряда стран НАТО. Интерес к проекту проявило также американское управление по обеспечению совместных программ разработки вооружения, которое оказало помощь в разработке двигателя BE.53. В июне 1958 г. с фирмами «Хоукер- Сиддли» и «Бристоль Аэро Энджинз», переименованной позже в «Бристоль Сиддли», было подписано соглашение о финансировании разработки и производства малой серии двигателей BE.53, причем США взяли на себя 75% общих затрат. Стендовые испытания опытного двигателя BE.53 «Пегас» 1 начались в сентябре 1959 г., и вскоре была достигнута тяга 4990 кг.
Одновременно продолжалась разработка СВВП Р. 1127, конфигурация которого еще раз была изменена. Фирма «Хоукер-Сиддли» изготовила несколько моделей самолета Р. 1127 (в масштабе 0,166) и передала их для испытаний в аэродинамической трубе в НИЦ им. Лэнгли NACA. Испытания проводились на всех режимах полета, а в феврале 1960 г. были впервые проведены испытания модели, соответствующие полету самолета по полному профилю (вертикальный взлет, переходный режим и вертикальная посадка).
Проектирование опытного СВВП Р. И27 было начато в 1958 г. под руководством ведущего конструктора Ральфа Хупера. В 1960 г. министерство авиации Великобритании заключило контракт на постройку двух, а позже еще четырех опытных СВВП для проведения оценочных испытаний в ВВС и флоте.
Первый опытный СВВП Р. 1127 был построен в июле 1960 г. с использованием опыта разработки и производства истребителя «Хан- тер», однако отличался от него усовершенствованной и облегченной конструкцией планера, относительная масса которого была уменьшена до 24% по сравнению с 33% у «Хантера». Первый полет СВВП Р. 1127 состоялся в лет- но-исследовательском центре фирмы «Хоукер-Сиддли» в Дансфилде 21 октября 1960 г. на привязи на высоте 0,5 м (первоначально установленный на самолете ТРДД Бри- столь-Сидлди ВЕ.53 «Пегас» 2 имел тягу 5 200 кгс), затем был выполнен ряд вертикальных взлетов и посадок,а 13 марта 1961 г. ведущим лет- чиком-испытателем фирмы «Хоукер» Биллом Бедфордом был совершен первый переход от вертикального взлета к горизонтальному полету. В 1962 г. на самолете был установлен новый двигатель «Пегас» 3 тягой 5900 кгс и летные испытания были продолжены, в феврале 1962 г. были совершены посадки самолета на палубу авианосца «Арк Ройял».
Позднее, в 1963 г., самолет демонстрировался на Парижской авиационной выставке, где совершил ряд полетов, однако в одном из полетов на режиме висения на высоте 9 м резко спикировал из-за самопроизвольного
Второй опытный самолет совершил первый полет 7 июля и первый переход 12 сентября 1961 г., в одном из полетов была достигнута скорость 998 км/ч на высоте 12 км, соответствующая числу М= 1,02, и максимальная перегрузка 6д; 14 декабря 1961 г. самолет потерпел аварию в полете на высоте 2400 м из-за отрыва левого переднего сопла ТРДД и разбился. Летчик Б. Бедфорд не смог выправить неуправляемый крен и катапультировался на высоте 60 м., чудом оставшись живым.
Третий опытный самолет совершил первый полет 5 апреля 1962 г., а в ноябре 1962 г. потерпел аварию из-за потери тяги двигателя при взлете. При посадке самолет был поврежден (летчик-испытатель X. Меревезен).
Четвертый самолет совершил первый полет 12 июля 1962 г. (летчики-испытатели Д. Симпсон и Д. Локспейсер). Особенностью его конструкции было использование резиновых надувных носков воздухозаборников. В сентябре 1962 г. четвертый и второй самолеты демонстрировались на авиационной выставке в Фарнборо, совершая вертикальный взлет и посадку и парный полет.
Пятый самолет совершил первый полет 24 февраля 1963 г., он имел улучшенные обводы фюзеляжа, обтекатели подкрыльных опор, стабилизатор с обратным поперечным V, был снабжен ТРДД, «Пегас» с тягой 6000 кгс.
Шестой самолет совершил первый полет 13 февраля 1964 г., был снабжен ТРДД «Пегас» 5 с увеличенной тягой – до 6180 кгс, имел удлиненный фюзеляж, стреловидное крыло большего размаха, воздушные тормоза, тормозной парашют. Пятый и шестой самолеты существенно отличались от первых четырех по конструкции, ставшей в дальнейшем характерной для всего семейства СВВП «Харриер» фирмы «Хоукер-С иддди ».
В 1961 г. была заказана вторая партия из девяти опытных самолетов Р. 1127 для проведения оценочных испытаний по совместной программе ВВС Великобритании, США и ФРГ. Первый из этих самолетов совершил первый полет 7 марта 1964 г., а в декабре 1964 г. была закончена постройка всех девяти опытных самолетов, получивших обозначение для ВВС Англии F (GA) Mk.I и название «Кестрел» в переводе на русский сокол-пустельга.
Весной 1962 г. между правительствами Великобритании, США и ФРГ было подписано соглашение о формировании многонациональных эскадрилий в соответствии с требованиями FGA.236, выработанными в НАТО. В результате была образована первая опытная эскадрилья из девяти самолетов «Кестрел», основное отличие которых от первых опытных самолетов состояло в использовании ТРДД «Пегас» 5 с тягой 6895 кг. В течение 1965 г. построенные девять СВВП «Кестрел» налетали 600 ч, выполняя различные боевые задачи, а к началу 1966 г. все 15 опытных самолетов налетали около 1000 ч. В 1966 г. шесть СВВП были временно переданы корпусу морской пехоты США, где под обозначением XV-6A прошли летные и эксплуатационные испытания. В 1966 г. ВВС Великобритании приняли решение на основе самолета «Кестрел» разработать усовершенствованный вариант «Харриер», который должен был использоваться в качестве самолета непосредственной поддержки войск (см. следующее описание).
Проект сверхзвукового вертикально взлетающего истребителя R1154
В 1961 г. фирма «Хоукер-Сиддли» под руководством конструкторов Ральфа Хупера и Джона Фозар- да начала исследования сверхзвуковых СВВП Р.1150 и Р. 1154 со скоростью, соответствующей числам М= 1,5- 1,7. Предпочтение было отдано проекту Р. 1154, на котором предполагалось установить подъемно-мар- шевый двигатель Бристоль Сиддли BS100 с тягой 14 000 кг на форсажном режиме: небольшие форсажные камеры должны были использоваться на задних поворотных соплах. Был построен макет самолета Р.1154, самолет должен был нести 900 кг вооружения (в основном ракетного) и иметь боевой радиус 460 км. На самолет предполагалось установить самое современные для того времени радиоэлектронное оборудование и навигационные системы, включая бортовые мини-ЭВМ.
