Ex-маркировка электрооборудования для взрывоопасных газовых сред

Нейман Владимир

1Ex ib IIC T4 Gb (ЕАС) (5)

Примечание 1

Содержание маркировки взрывозащиты, выполненной в соответствии с директивами ATEX, рассмотрено в разделе 15.

Еще один пример – спроектированная в Великобритании морская взрывозащищенная

радиостанция ENTEL HT842 (рис. 3.3), изготовленная фирмой Entel Pilippines. Маркировка взрывозащиты (6):

IEx ib IIA T4 Gb (6)

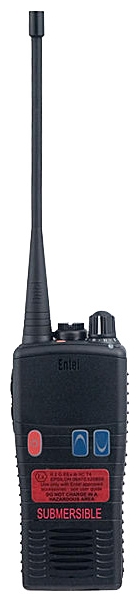

Рис. 3.3 Переносная радиостанция ENTEL HT842

Радиостанции выдерживает погружение в воду на глубину до 5 метров в течение часа и может применяться на судах нефтегазодобывающих компаний, например, нефтяных и СПГ – танкерах.

Уровень взрывозащиты радиостанции 1(Gb) отличается от уровня светодиодного светильника – 0(Ga). Однако для демонстрации принципа выполнения маркировки взрывозащиты автономного искробезопасного оборудования это не имеет принципиального значения.

Приведем еще один пример автономного искробезопасного оборудования. На рис. 3.4 представлен портативный виброколлектор STD-500.6 фирмы АО «Теккноу» (Россия, город Санкт-Петербург).

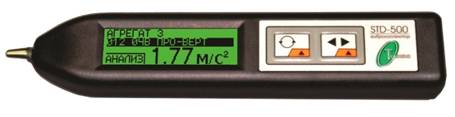

Рис. 3.4

Портативный виброколлектор STD-500.6

Виброколлектор – портативный одноканальный прибор класса «виброручка», предназначенный для регулярной проверки состояния контролируемого оборудования путем проведения виброизмерений на статорных элементах роторных машин. Несмотря на незначительные габариты, прибор выполняет несколько функций, в том числе, осуществляет измерение СКЗ виброскорости в диапазоне от 0,5 до 70 мм/с (в полосе частот 10…1000 Гц).

Виброколлектор STD-500 – замечательный пример автономного искробезопасного оборудования с маркировкой взрывозащиты (7), выполненной в соответствии с [7]:

1Ex ib IIB T3 (7)

Маркировка взрывозащиты, характерная для автономного искробезопасного оборудования, потенциально может быть присвоена и другим техническим устройствам, при условии обеспечения их взрывозащищенности. Токи короткого замыкания маломощной аккумуляторной батарей автономных искробезопасных устройств не должны превышать искробезопасных значений. К такому оборудованию можно отнести, например, маломощные устройства, получающие электропитание по бесконтактной схеме от безопасных источников светового либо электромагнитного излучения.
