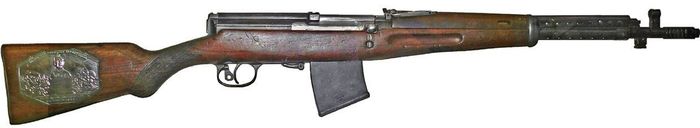

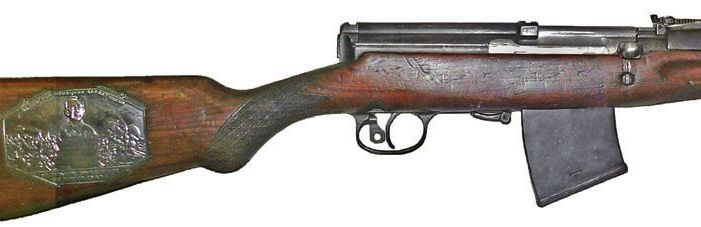

Снайперский автоматический карабин 1940 г., вручённый первому секретарю Тульского Обкома ВКП(б) Жаворонкову (ТГМО)
Снайперский автоматический карабин Токарева 1940 г.
Самозарядные и автоматические карабины Токарева на вооружение КА официально не принимались, но, судя по немногим сохранившимся образцам, они выпускались небольшими партиями на Медногорском оружейном заводе №314 как минимум до 1943 г. включительно и, в некотором количестве, присутствовали в войсках. Удалось обнаружить сведения об использовании снайперского автоматического карабина снайперами 61-й армии Западного фронта в конце 1942 – начале 1943 г.
Снайперы 61-й армии, 1942 г. Боец, изображённый в правом нижнем углу фото, вооружён автоматическим карабином Токарева
Во время Великой Отечественной войны из винтовок СВТ-40 и АВТ, вышедших из строя в результате повреждений или износа ствола, войсковыми ремонтными органами изготавливались суррогатные карабины. В экспозиции Центрального музея Вооружённых сил имеется снайперский автоматический карабин, переделанный из снайперской винтовки СВТ-40 на Тульском оружейном заводе №536 в 1943 г.

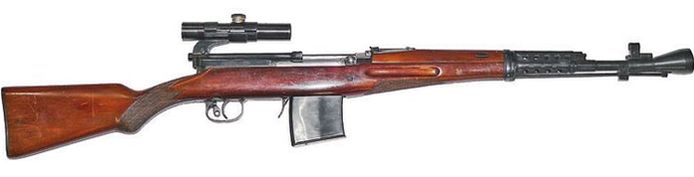

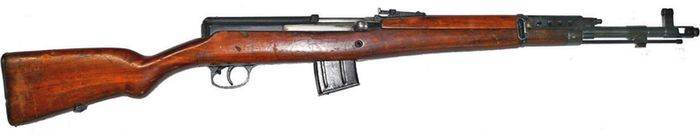

Суррогатный снайперский автоматический карабин производства ТОЗ 1943 г. (ЦМВС)
На пути создания карабинов под винтовочные патроны Ф. В. Токарев не был одинок – в конце войны аналогичные карабины появились в США и в Германии. Как и в СССР, они создавались на базе штатных самозарядных винтовок путём укорочения стволов и имели ограниченное боевое применение.
К 1943 г. отечественные военные специалисты накопили большой опыт использования стрелкового оружия в войне и пришли к выводу об избыточной мощности винтовочного патрона, препятствующей созданию автоматической винтовки со сравнительными с магазинной винтовкой параметрами веса, прочности и надёжности и приемлемой эффективности при стрельбе очередями. С наименьшими затратами требуемый эффект мог быть достигнут за счёт применения в автоматической винтовке патрона уменьшенной (промежуточной) мощности. Такой патрон был разработан в СССР в 1943 г. и в сентябре утвержден как 7,62-мм патрон образца 1943 г. Под него предусматривалось создание автомата, ручного пулемёта и самозарядного карабина. К работе над карабинами, в числе других конструкторов, приступил и Ф. В. Токарев. На базе основных узлов автоматической винтовки АВТ он разработал и изготовил несколько карабинов, один из которых в мае 1944 г. проходил полигонные испытания вместе с автоматом его конструкции. Для карабина, как и для автомата, они закончились неудачей – из-за большого количества задержек, недостаточной живучести деталей автоматики и неудовлетворительной кучности стрельбы (R100(100м)=12 см) карабин был отвергнут ещё на начальном этапе испытаний. На карабине под патрон обр.1943 г. завершилась многолетняя работа Ф. В. Токарева над автоматическими винтовками.

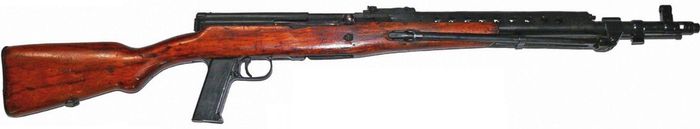

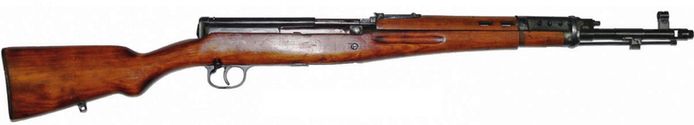

Самозарядный карабин 1944 г. под патрон 1943 г. с постоянным магазином (ТГМО)

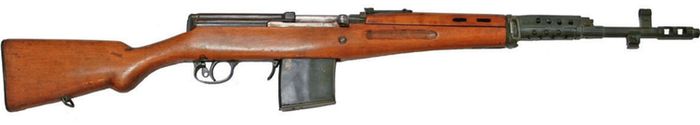

Автоматический карабин 1944 г. под патрон 1943 г. с отъёмным магазином (ВИМАИВиВС)
Калашников. Оружие, боеприпасы, снаряжение. 2011. №8
Автомат Токарева
Так повелось в нашей стране, что фамилия «Токарев» ассоциируется прежде всего с пистолетом ТТ и самозарядной винтовкой СВТ-40, но не многие знают, что Фёдор Васильевич Токарев был ещё и конструктором автомата под 7,62-мм патрон обр. 1943 г.
В принципе, факт участия Ф. В. Токарева в первом конкурсе на разработку автомата в 1944 г. не является секретом для исследователей. Интересно другое – к моменту начала работы над автоматом Ф. В. Токареву исполнилось 72 года, и по сравнению с другими участниками конкурса он был уже стариком, его активная творческая
Напомню читателям, что 7,62-мм патрон промежуточной мощности был утверждён в сентябре 1943 г. как 7,62-мм патрон обр. 1943 г. В том же году Артиллерийским комитетом ГАУ были составлены ТТТ №2456-43 на разработку образцов стрелкового оружия под этот патрон, на основе которых ряд конструкторов из различных организаций, в том числе и Ф. В. Токарев, приступили к разработке автоматов.
К этому времени Ф. В. Токарев уже не работал в Туле – в феврале 1943 г. из Златоуста, где он находился в эвакуации вместе с частью инженерно-технического состава ЦКБ-14, его перевели в Москву, в ОКБ-16 (ныне – КБ «Точмаш» им. А. Э. Нудельмана). К работе над автоматом Ф. В. Токарев приступил в октябре 1943 г., и 21 ноября того же года макет автомата был готов. Токарев не стал создавать целиком новую конструкцию, а воспользовался базой состоящей в серийном производстве винтовки АВТ. Такой подход к проектированию оружия позволял Токареву минимизировать риски, связанные с отработкой сложных узлов автоматики и сократить время работы над образцом.
К настоящему времени сохранились две разновидности автоматов Токарева, незначительно отличающиеся друг от друга. Один из них хранится в Тульском Государственном музее оружия, другой в ВИМАИВ и ВС (Санкт-Петербург). Ниже приведены только отличия конструкции автомата от автоматической винтовки АВТ.

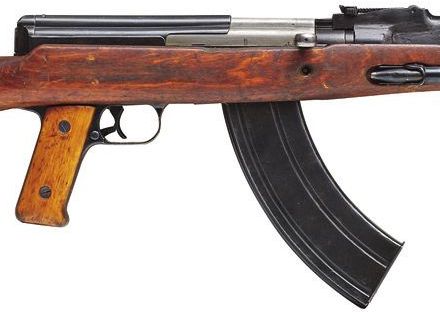

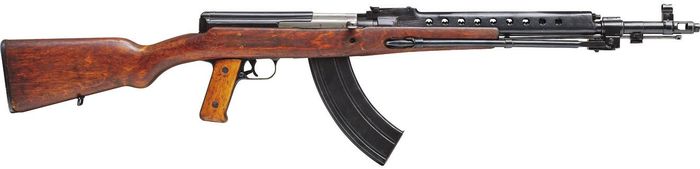

Автомат Токарева 1944 г. (из собрания Тульского государственного музея оружия)
Автомат Токарева 1944 года (из собрания Военно-исторического музея артиллерии, инженерных войск и войск связи)
Ствол массивный, длиной 485 мм, имеет поперечное оребрение, снаружи закрыт стальным кожухом с одним рядом круглых отверстий с каждой стороны. Газовая камера с регулятором. Регулятор пятипозиционный, усовершенствованного типа (с гайкой), что позволяет производить изменение его положения без разборки оружия. Для регулировки необходимо отвернуть гайку, вставить выколотку в поперечное отверстие регулятора и повернуть его до нужного положения, после чего снова завинтить гайку.
Газовая камора, кронштейн для штыка и дульный тормоз составляют единую деталь – надульник по типу винтовки АВТ. Дульный тормоз активный, однокамерный, оконный.
Подвижная система автоматики (затвор и затворная рама) заимствованы от винтовки АВТ и отличаются только меньшим диаметром чашечки в затворе в соответствии с диаметром дна гильзы применяемого патрона.
Возвратный механизм отличается от применявшегося в серийных винтовках Токарева. Узел соединения направляющего стержня возвратного механизма и крышки ствольной коробки усовершенствован таким образом, что пятка направляющего стержня соединяется с крышкой не через фрезерованное гнездо в ней (выступ с вырезом), а через прямоугольный узкий паз вверху крышки, в который входит выступ специальной планки, соединённой с направляющим стержнем. Такое решение позволило изготавливать крышку штамповкой без последующей станочной обработки, но отделение возвратного механизма от крышки при разборке стало менее удобным. Крышка ствольной коробки пазов для заряжания оружия из обоймы не имеет.
Ствольная коробка автомата по сравнению с коробкой винтовки АВТ несколько видоизменена в части её соединения с основанием спускового механизма. Окно для магазина меньшей длины, соответственно размерам нового патрона.
Ударно-спусковой механизм по устройству аналогичен УСМ винтовки АВТ, имеет переключение на одиночный и автоматический огонь. Главные отличия следующие: спусковая тяга и её пружина отсутствуют, спусковой крючок сдвинут вперёд и движком на своей верхней части воздействует непосредственно на шептало (коромысло). Переключение режимов стрельбы осуществляется за счёт изменения хода спускового крючка – при стрельбе одиночными выстрелами происходит сдвиг движка вниз направляющим стержнем боевой пружины и его разобщение с шепталом. При автоматическом огне спусковой крючок с движком проворачивался дальше, проскакивал положение разобщения и шептало оставалось отведённым назад, курок приводился в действие автоспуском. Предохранитель-переводчик смонтирован в основании спусковой скобы, представляет собой поворотный подпружиненный рычаг Г-образной формы. Положение для стрельбы одиночными выстрелами – верхнее, очередями – нижнее. Во включенном положении рычаг подпирает сзади спусковой крючок. К нижней стороне корпуса УСМ приварена металлическая пистолетная рукоятка, внутри которой находится хранилище для принадлежности, закрывающееся откидной крышкой с защёлкой (автомат Токарева, хранящийся в ВИМАИВиВС, имеет рукоятку с деревянными накладками, хранилище для принадлежности внутри рукоятки отсутствует).
