Зная это, можно устроить такую забаву.

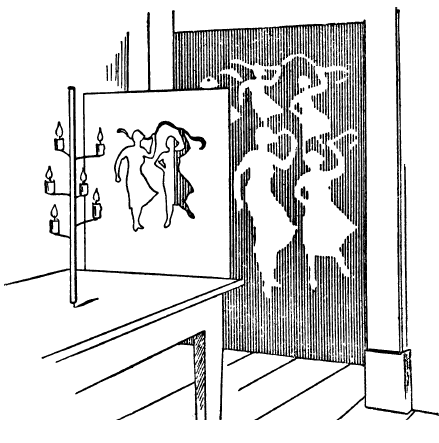

Вырежьте из картона какие-нибудь фигуры и повесьте их на нитках перед экраном или просто перед белой стеной. Чтобы фигуры не вертелись, повесьте каждую на двух нитках. За фигурками поставьте несколько свечей. Получится много теней фигуры, столько, сколько вы зажжете свечей. Когда вы станете двигать свечи взад и вперед, вправо и влево, вверх и вниз, вы увидите забавную пляску фигур. Очень красиво получается, когда светлые фигуры танцуют на темном фоне.
Рис. 55
Откройте
Эту картину можно разнообразить, зажигая свечи по очереди. На экране появятся, скажем, две фигурки. Дайте им потанцевать, затем зажгите другую свечу, третью и т. д.
Если кроме свечей на палке вы поставите по обе стороны несколько неподвижных свечей, по краям экрана появятся неподвижные группы фигурок, как бы зрителей наших фантастических танцев. Можно придвигать стол к экрану или удалять от него; от этого фигурки будут уменьшаться или увеличиваться. Если вместо свечей вы пристроите маленькие лампочки от карманного фонаря и провода от них подведете к нескольким выключателям, вам легко будет управлять ими и, при некоторой фантазии, устроить очень интересное представление.
Изображения, производимые маленьким отверстием. Вы, вероятно, наблюдали, как свет пробивается в щели занавесок или ставен или как по потолку или стенам ползут странные тени. Эти скользящие тени — изображения предметов, движущихся мимо дома.

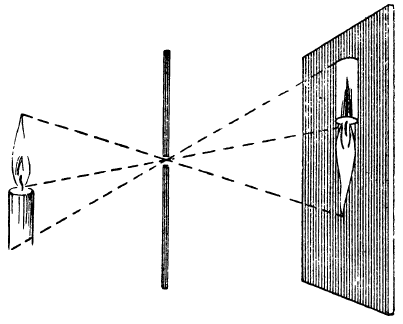

Посмотрите на рис. 56. На нем показано, как получаются при помощи отверстий изображения на стенах или потолке. На этом рисунке видна перегородка с небольшим отверстием. Представьте себе, что вправо от нее находится темное пространство и стоит белый экран. От свечи, поставленной по левую сторону перегородки, на экране получится точное ее изображение, только перевернутое книзу.
Это явление объясняется очень просто. Лучи света распространяются всегда по прямым линиям, и свет исходит не только от самосветящихся предметов, как, например, от пламени свечи, но и от всех предметов, отражающих свет. Понятно, что свет от конца пламени, пройдя через отверстие, не может осветить весь экран. Он дает только пятнышко на экране. Также и от всех других частей пламени свечи на экране получаются различной яркости пятнышки. И из этих пятнышек получается изображение пламени, точно соответствующее настоящему. Так как от самой свечи отражаются лучи света пламени и тоже проходят сквозь отверстие перегородки, изображение самой свечи также получится на экране. По рисунку понятно, что изображение должно обязательно получиться перевернутым. Так появляется на экране изображение любого предмета — самосветящегося или освещенного. Изображение предмета будет тем яснее,
Рис. 56
Простейший фотографический аппарат. Изображение, получаемое с помощью маленького отверстия, невелико. При этом оно очень бледно. Чем отверстие больше, тем ярче изображение, но зато оно менее ясно. Значит, чтобы получить яркое изображение, выгоднее делать отверстие большим, но это сильно ухудшает качество изображения.
Для того чтобы получить яркое, четкое изображение, можно воспользоваться двояковыпуклым стеклом (линзой). С помощью этого стекла, вставляемого в большое отверстие, можно получить такое четкое и ясное изображение, что его можно обрисовать карандашом на белой бумаге.
Возьмите какое-нибудь двояковыпуклое, так называемое увеличительное, стекло и поставьте его на расстоянии 50 сантиметров от стены против окна. На стене, вероятно, получится круглое светлое пятно. Но когда вы станете приближать линзу, пятно это сделается ярче и меньше, потом очертание его станет резким, и почти тотчас же в нем появятся изображения предметов, конечно перевернутые. Изображения опять исчезнут, если вы приблизите линзу еще ближе к стене. В этом разница между щитком с отверстием и увеличительным стеклом.
Через маленькое отверстие изображение получается независимо от расстояния его от стены, а через увеличительное стекло — только на определенном расстоянии.
Вы можете заметить, что расстояние от линзы до стены должно быть разным для различных предметов. Для получения резкого изображения близкого предмета линза должна быть отодвинута дальше от стены, а для более далекого придвинута ближе к ней. Если вы будете постепенно приближать стекло к стене, на ней сначала появятся отчетливые изображения столов, стульев, потом эти изображения станут размытыми, зато станет более резким изображение окна и, наконец, отдаленного пейзажа.
Расстояние, на котором линза дает отчетливое изображение очень отдаленных предметов, называется «фокусным расстоянием» стекла. Оно зависит от выпуклости стекла, и поэтому для разных стекол фокусные расстояния различны. Сильно выпуклые линзы имеют короткие фокусные расстояния, а более плоские — длинные.
Изображение предметов с помощью линзы можно получать и без всяких приспособлений, но лучше сделать так называемую камеру-обскуру, для того чтобы на изображение, полученное с помощью стекла, не падал посторонний свет.
Устройство камеры-обскуры очень простое. Прежде всего измерьте фокусное расстояние линзы. Если оно равняется, скажем, 20 сантиметрам, возьмите картонную коробку такой же длины и в середине передней стенки вырежьте круглое отверстие диаметром немного большим, чем диаметр стекла. Стекло оберните картонной трубкой т длиной 3–4 сантиметра (рис. 57, А), а другую трубку в склейте так, чтобы в нее туго входила трубка со стеклом. Трубку в сделайте длиной 5 сантиметров. Эту трубку вклейте в отверстие коробки; чтобы она прочно держалась, можно обернуть ее у стенки коробки полоской картона и надеть на нее снаружи и изнутри коробки картонные кольца.
