Известно много типов конструкций убежищ промышленного изготовления. Например, английское убежище тканекаркасной конструкции на 10-12 человек расчетом в составе восьми человек может быть возведено за 5-6 ч. Остов сооружения размерами 1,9x2x6 м собирается из металлических трубчатых элементов, покрываемых полотнищами синтетического пленочного материала, армированного тонкой металлической сеткой. Для перевозки сооружения требуется один автомобиль. На рис. 27 показано американское убежище из волнистой стали арочного типа. Возможны варианты убежищ и других конструкций.
Внутреннее оборудование убежищ для защиты личного состава включает систему воздухоснабжения с очисткой воздуха от отравляющих
В случае предполагаемого длительного использования убежища в нем создаются запасы продовольствия, воды и медикаментов, а также устраивается простейший туалет.
Сооружения для размещения командных пунктов составляют особую группу фортификационных сооружений, так как к ним предъявляются повышенные требования. Эти сооружения должны обеспечивать максимально возможную в данной обстановке защиту, а также необходимые условия для нормальной работы размещаемого в них органа управления войсками с соответствующими техническими средствами. С этой целью сооружения командных пунктов должны иметь полезную площадь, достаточную для размещения необходимого количества штабного персонала с техническими средствами управления и связи. Оборудование сооружений должно обеспечивать работу с картами, установку необходимых стендов, информационных табло и т. п. Помимо рабочих мест в сооружении предусматриваются места для поочередного отдыха персонала. Нормы подачи чистого воздуха и освещения принимаются с учетом длительной штабной работы укрываемого личного состава.

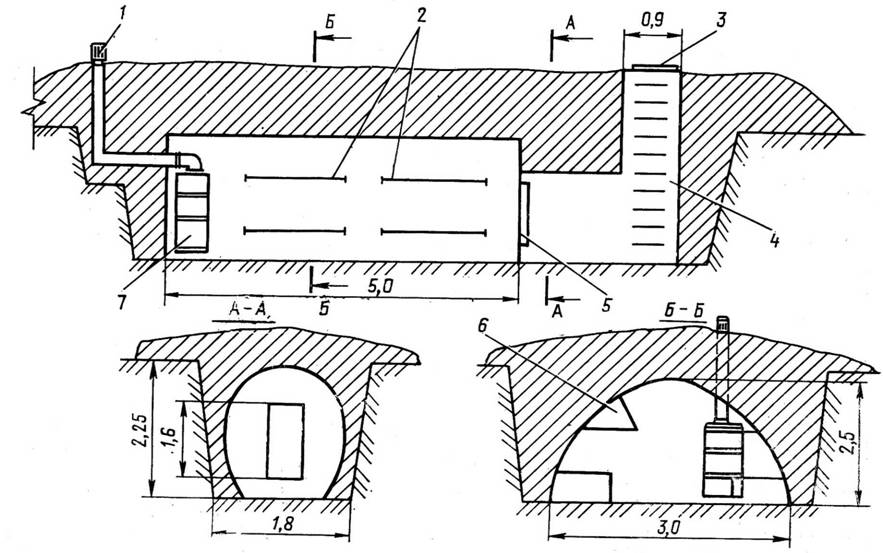

Рис. 27. Убежище из волнистой стали арочного типа (США):
1 – взрывозащитное устройство; 2 – нары; 3 – крышка входного люка; 4 – вертикальный вход; 5 – защитно- герметическая дверь; 6 – элементы остова; 7 – фильтровентиляционная установка
В остальном оборудование сооружений для командных пунктов аналогично оборудованию убежищ для защиты личного состава. Техническое оборудование сооружений, запасы материальных средств обеспечивают автономность их в течение заданного срока, а в необходимых случаях и работу в условиях полной изоляции от окружающей среды.
На рис. 28 показано сооружение из сборного железобетона для командного пункта подразделения. Другим примером может служить типовое металлическое сооружение (США) для небольшого пункта управления или контрольного поста (рис. 29). Если говорить о командных пунктах частей, соединений и крупных оперативных объединений, то для их защиты требуются целые комплексы, состоящие из многих сооружений, объединенных в единую систему. Строительство таких комплексов производится войсками с необходимой инженерной техникой по специальным проектам.
Защитные сооружения для полевых медицинских учреждений имеют вид убежищ различной вместимости. Такие сооружения должны учитывать специфику работы медицинского учреждения: должен обеспечиваться пронос носилок с ранеными через входы; внутри сооружений должны удобно размещаться операционные столы и другое специальное оборудование; нормы воздухо- обеспечения,

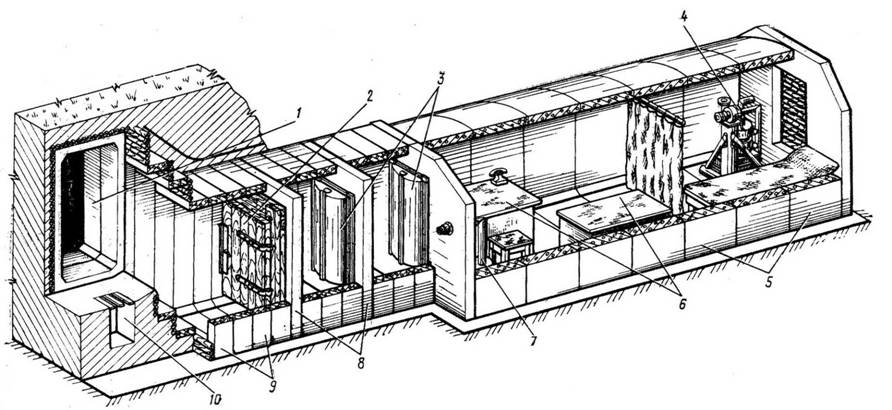

Рис. 28. Сооружение из железобетона для командного пункта подразделения:
1 – элемент входа; 2 – защитная дверь; 3 – герметические двери; 4 – фильтровентиляционная установка; 5 – элементы остова; 6 – рабочие столы; 7 – полевая печь; 8 – перегородки тамбуров; 9 – элементы тамбуров; 10 – водосборный колодец

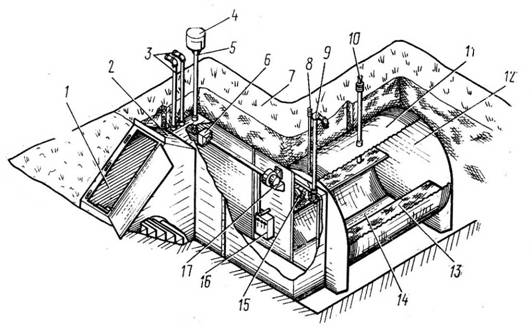

Рис. 29. Металлическое сооружение для пункта управления (США):
1 – защитная дверь; 2 – вход; 3 – трубы для ввода кабелей; 4 – взрывоза- щитное устройство; 5 – труба ›воздухозабора; 6 – основной фильтр; 7 – земляная обсыпка; 8 – выносное воспринимающее устройство рентгенметра; 9 – оголовок трубы для вытяжки воздуха; 10 – перископ; 11 – остов основного помещения; 12 – задняя торцовая стенка; 13- нары; 14 – пол; 15 – вспомогательный вентилятор; 16 – щит пульта управления; 17 – основной вентилятор

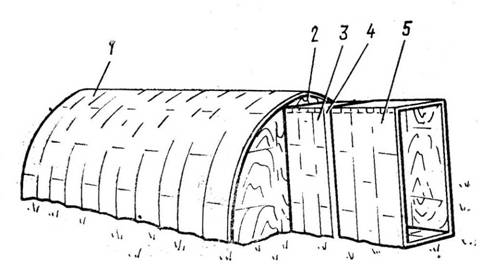

Рис. 30. Сооружение клеефанерной конструкции для медицинского пункта (грунтовая обсыпка условно не показана):
1 – остов с пролетом 3,5 м, высотой 2,5 м и длиной 9 м; 2 – герметическая перегородка с герметической дверью; 3 -тамбур; 4 – защитная перегородка с защитной дверью; 5 – предтамбур

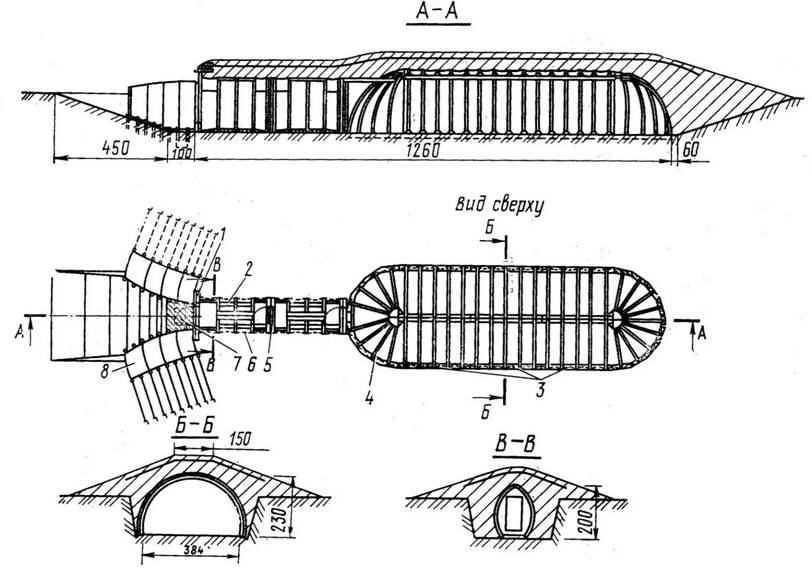

Рис. 31. Сооружение тканекаркасной конструкции для полевого госпиталя:
1- защитная диафрагма с защитной дверью; 2 – тамбур; 3 – металлические арк» каркаса; 4 – торцовый блок; 5 – герметическая щерегородка с герметической дверью; 6 – тканевое покрытие каркаса; 7 – водосборный колодец; 8 – крепление откосов
Один из вариантов сооружения такого назначения показан на рис. 30. Это сооружение клеефанерной конструкции с размерами остова 3,5x2,5x9 м и полезной площадью около 30 м2 . Для полевых госпиталей могут применяться сооружения тканекаркасной конструкции (рис.31).
В ряде зарубежных стран (США, ФРГ и др.) разработаны и рекомендуются к применению для защиты медицинских учреждений в полевых условиях от химического, бактериологического (биологического) оружия и радиоактивной пыли специальные наземные герметизированные укрытия. Они, как правило, сборно-разборного типа. В их конструкциях применяются легкие синтетические материалы (пластмассы, пленки, пенопласты и др.), армированные стекловолокном. Отдельные типы таких сооружений могут изготавливаться на месте из быстротвердеющих вспенивающихся полиуретанов. Внутреннее оборудование включает системы фильтровенти- ляции, отопления, освещения и кондиционирования воздуха.
