Мотя поставил торчком гитару, прислонился к грифу щекой. В бороде его блестели лунные искорки. В глазах тоже — насмешливые.
— Ну-ка, ну-ка! Это вам Платоныч сказал, что все готово?
— Мы сами знаем! — храбро ответил первоклассник Антон Штукин. — Потому что… посудите сами! Ведь парусный корабль состоит из чего? Из корпуса…
— Из рангоута! — поддержала его Ксеня.
— Из такелажа! — добавил Вася Лис.
— И из парусов, — закончил Слава Воробьев. — Мы с ними наконец-то кончили разбираться. Только вчера.
— Вы, конечно, молодцы. Но это не значит, что постройка фрегата закончена.
—
— Именно по основным! А сколько нужно еще всяких деталей, механизмов, устройств?! Ну, скажите на милость, куда вы поплывете без руля?
— Ой, верно… — первым признал ошибку Слава.
— А вы нам расскажите про руль, и будет считаться, что он готов. Пожалуйста, дорогой Модест Мокроступович…. — ласково подъехала к гному Ксеня.
— Ладно уж, — растаял Мотя. — Но имейте в виду, что руль — это лишь часть рулевого устройства.
РУЛЕВОЕ УСТРОЙСТВО
— Оно, устройство это, состоит из трех главных частей, — важно разъяснил Мотя и отложил гитару.
Первая часть — система управления. На современных теплоходах это небольшие рычаги, рукояти или даже кнопки. Нажал одну — поехал влево, нажал другую — вправо. Но на многих нынешних судах, как и в старину, системой управления остается колесо с рукоятями (иногда их называют «шпагами»). А уж на парусниках такое колесо обязательно. А иногда бывает два колеса на одном валу — чтобы за шпаги могли держаться сразу несколько матросов. Одному рулевому в штормовую погоду управлять кораблем трудно… Пойдем, покажу…
Все отправились на ют. И увидели над палубой на специальных подставках два колеса с точеными спицами, с рукоятками-шпагами и медными кольцами, которые тускло блестели под луной. Между колесами был деревянный вал. Его несколькими витками охватывал толстый трос. Обоими концами трос уходил вниз, через отверстия в палубе.
Вася погладил большущее колесо.
— Оно называется ШТУРВАЛ, да? — сказал Вася.
— Это название получилось из двух голландских слов: «штуур» — «руль» и «виль» — «колесо»… А трос на валу между штурвалами называется ШТУРТРОС. Это уже передающая система. На современных судах вместо штуртроса — сильные машины и механизмы, но задача у них та же — они передают усилия системы управления на РУЛЬ. Он-то и есть третья часть рулевого устройства.
Если рассказывать без лишних сложностей, руль состоит из оси и лопасти. Ось руля называется БАЛЛЕР, а верхушка баллера — ГОЛОВКА РУЛЯ.
А лопасть, которая поворачивается в воде и меняет путь корабля, именуется ПЕРО РУЛЯ.
Итак, повторяю: рулевое устройство состоит из
системы управления,
передающей системыи
руля.
— Пошли за мной… — И гном Мотя, включив фонарик, повел друзей под палубу. Туда, куда уходил от штурвала трос.
В темном помещении трос через блоки тянулся к самой корме. Там ребята разглядели что-то похожее на крепкий столб, уходящий нижним концом сквозь днище. Мотя сказал, что это и есть баллер.
— А перо руля внизу, оно петлями прикрепляется к ахтерштевню.

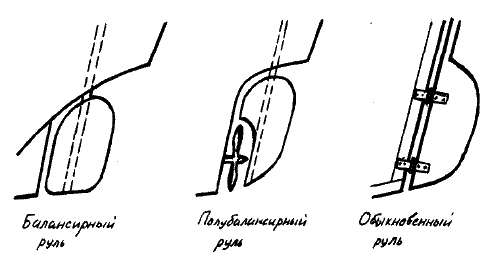

Форма у руля (точнее, у пера) бывает разная. Иногда перо похоже на лопату, где ось проходит близко к середине. Такой руль называется балансирный. Передняя половина пера балансирует в воде заднюю половину и облегчает усилие при повороте.
А бывает руль полубалансирный. Это когда передняя половинка пера по длине короче задней. Делается это, если надо освободить место для винта, на судне с двигателем.
А на парусниках чаще всего ставят обыкновенный руль, у которого перо лишь с одной стороны баллера.
— Значит, у нас на «Звенящем» будет обыкновенный руль? — спросил Вася.
— Лучше поставить полубалансирный, — посоветовал Слава. — Ведь Яков Платонович говорил, что на фрегате будет небольшой двигатель.
На том и порешили. И хотели уже попрощаться с Модестом Мокроступовичем. Но тот сказал, что урок не закончен.
— Помимо рулевого устройства на корабле есть и другие.
Например,
ШВАРТОВОЕ УСТРОЙСТВО
— Без него вам никогда не удержать корабль у причала, — разъяснил Мотя. — А удерживают его с помощью специальных тросов, которые называются ШВАРТОВЫ. Слышали, наверно, такое выражение: «Отдать швартовы». Это значит освободить причальные тросы, когда отправляешься в плавание.
На палубе и на причале швартовы крепятся на специальных металлических тумбах. Пойдемте, покажу…
Все снова поднялись на палубу. К палубным доскам были привинчены черные тумбы — большие, первокласснику Антону чуть не до пояса.
— Вот это одинарная бухта называется битенг. А вон та, двойная, — кнехт.
— Перекладинка помогает удерживать намотанный трос! — догадался Антон.
— Да. На кнехт швартов накладывают обычно «восьмерками». А перекладина называется кнехтовая краспица. Впрочем, бывают кнехты и без краспиц…
Надо сказать, что у кнехтов и у битенгов ох какая нелегкая служба на кораблях и пристанях. Нагрузочка-то на них ложится ой-ей-ей…
Кот Василиса потерся боком о битенг. Видимо, из уважения к его нелегкой службе. Слава погладил холодный чугун и сказал:
— Битенг похож на ствол чугунной пушки, который поставили торчком. Только отверстия нет…
— Ты абсолютно прав! — оживился Модест Мокроступович. — Раньше чугунные пушки, которые отслужили свой срок, часто использовали как битенги. Только не на судах, а на берегу. Их до половины или глубже вкапывали в землю — вертикально или слегка наклонно. Поэтому до сих пор тяжелые береговые битенги моряки иногда называют причальными пушками…
