– пояснительные знаки, которые применяются в сочетании с масштабными и внемасштабными и служат для дополнительной характеристики изображенных объектов. Так, например, стрелка на реке указывает направление ее течения.

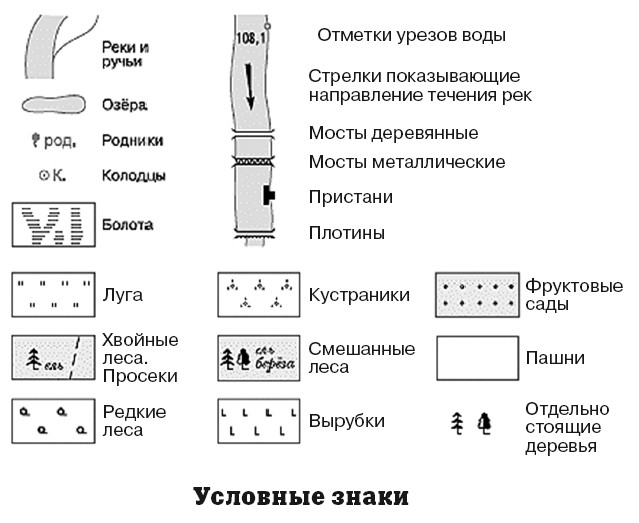

Ознакомьтесь с таблицей, на которой представлены некоторые условные знаки. Заучивать их нет необходимости, поскольку каждая карта и каждый план имеют легенду – изображение всех использованных знаков с указанием их значений.

Поверхность Земли неровная и эту неровность нужно каким-то образом передавать

на изображениях. Иначе планы и карты будут неинформативными. Проложит человек кратчайшую дорогу по карте между двумя объектами и неожиданно упрется в гору. Или же выйдет к глубокому оврагу.

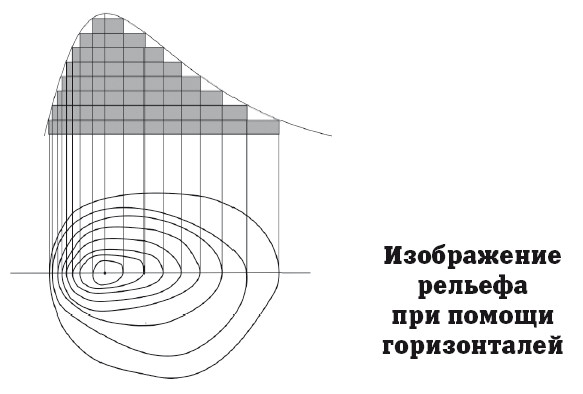

На планах и картах рельеф изображается при помощи особых замкнутых линий, которые называются горизонталями. Каждая горизонталь соединяет все точки местности, которые расположены на одной и той же высоте над уровнем моря. Для того, чтобы лучше понять смысл этих горизонталей, можно представить как гору или холм постепенно затопляет вода. Через одинаковые промежутки высоты уровень воды фиксируется и проецируется на карту или план в виде горизонталей.

Если расстояние между горизонталями мало, то здесь должен быть крутой склон (левая часть рисунка), если же оно велико – склон будет пологим.

Как понять, что нарисовано на плане – холм или овраг? Для этого существуют короткие черточки, называемые бергштрихами. Бергштрихи всегда направлены от горизонталей вниз и располагаются перпендикулярно к ним. Если бергштрихи направлены наружу, то перед вами – возвышенность. Если же они направлены внутрь, то это впадина.

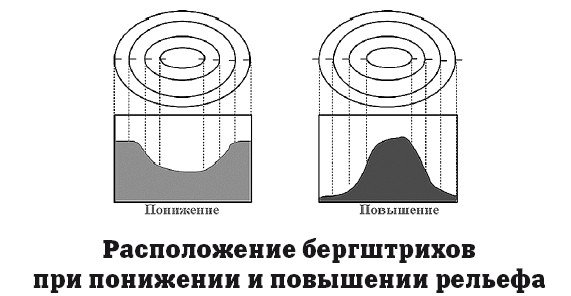

Расположение бергштрихов при понижении и повышении рельефа

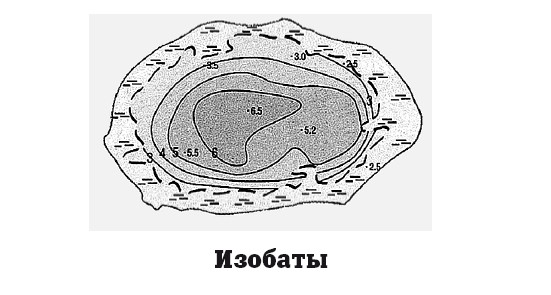

Линии, соединяющие точки одинаковых глубин водоемов, называются изобатами. Поскольку изобаты всегда показывают глубину, бергштихи при них не используются.

В легенде обычно принято указывать, через сколько метров высоты проведены горизонтали или изобаты.

Вершину или дно впадины обозначают точкой с указанием ее высоты (глубины). Если речь идет о впадине на суше, находящейся ниже уровня моря, то перед цифровым значением высоты ставится знак «—». Цифры с обозначением высоты также могут ставиться около горизонталей и изобат.

На мелкомасштабных картах изображение рельефа при помощи горизонталей и изобат дополняется послойной раскраской по ступеням высот и так называемой «отмывкой рельефа». Послойная раскраска высот на суше выполняется оранжевой краской различного тона по принципу «чем выше, тем темнее». Высоты от 0 до 200 метров имеют светло-зеленую окраску, а отрицательные высоты, то есть расположенные ниже уровня моря – темно-зеленую. Рельеф водоемов окрашивается голубыми тонами – чем глубже, тем темнее. Шкала ступеней высот, используемая на карте, указывается на ней в нижней части.

Отмывка или оттенение склонов горного рельефа делает изображение более выразительным, дает возможность зрительно ощущать его объемные формы. Оттенение производится серо-коричневой краской по принципу «чем значительнее, выше и круче склон, тем темнее тон отмывки».

Послойная раскраска и отмывка рельефа применяются только на картах, причем – на мелкомасштабных. Планам местности

подобная «роскошь» недоступна.

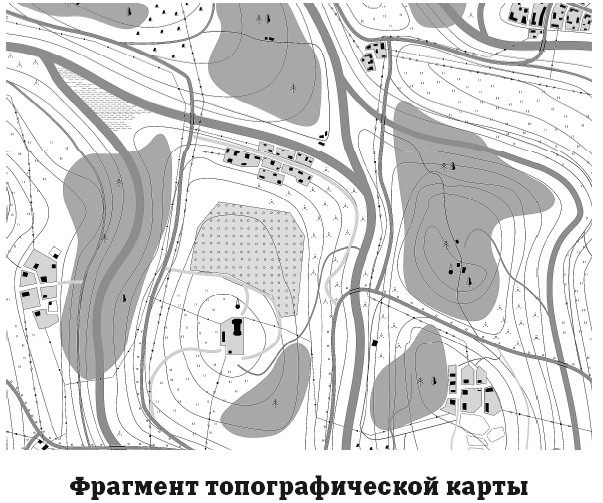

Вот еще одно отличие планов от карт. На планы наносятся все объекты и детали местности, а на карты, в зависимости от их содержания и назначения, могут наноситься не все объекты и детали. Так, например, на физической карте мира горы и океанские глубины указываются, а на политической – нет. Географическая карта универсального назначения на которой подробно изображена местность со всеми имеющимися на ней объектами и деталями называется топографической картой. Топографические карты имеют крупный масштаб.

Универсальная карта мелкого масштаба называется общегеографической, а карта, посвященная какой-то определенной теме – тематической. Физическая и политическая карты – это разновидности тематических карт.

Использование плана или карты местности невозможно без оринетирования. Чтобы пользоваться картой вы должны соринетироваться, то есть – определить свое местоположение относительно сторон горизонта и окружающих объектов.

< image l:href="#"/>

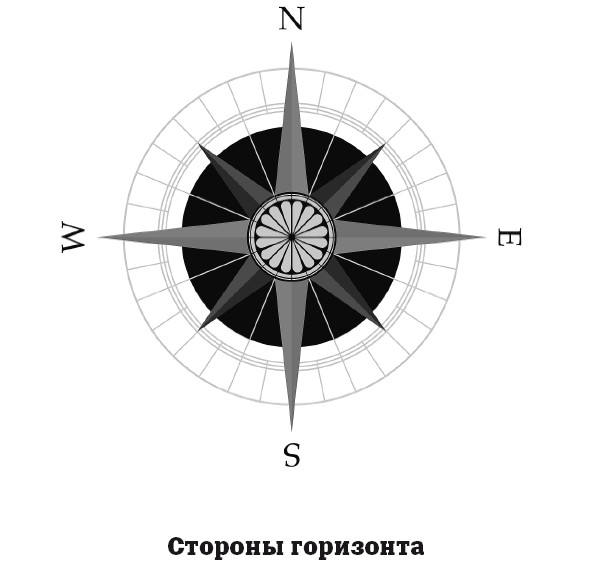

Стороны горизонта или стороны света – это север, юг, запад и восток, четыре основных географических направления. Север и юг определяются северным и южными полюсами Земли, а восток и запад связаны с вращением нашей планеты вокруг своей оси и видимым движением небесных светил. Солнце всходит на востоке, а заходит на западе [3] .

Между основными направлениями расположено четыре дополнительных – северо-запад, северо-восток, юго-запад и юго-восток.

3

Солнце восходит строго на востоке (азимут 90°) и садится на западе (азимут 270°) только в дни равноденствия (см. ниже). В Северном полушарии летом Солнце восходит на северо-востоке и заходит на северо-западе; зимой, соответственно, восходит на юго-востоке и заходит на юго-западе. Точки восхода и заката Солнца всегда симметричны относительно линии «север – юг».

Если человек стоит лицом к северу, то за спиной у него будет юг, слева – запад, а справа – восток.

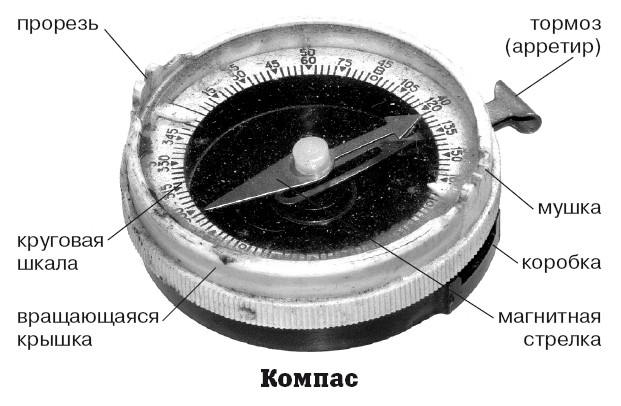

Прибор, показывающий направление сторон света, называется компасом. Стрелка компаса представляет собой магнит, свободно вращающийся на стержне. Принцип действия магнитного компаса основан на взаимодействии (притяжении и отталкивании) двух магнитов. Противоположные полюса магнитов притягиваются, а одноименные – отталкиваются. Планета Земля – огромный, но слабый магнит. Однако действия ее небольшого магнитного поля достаточно для воздействия легкой стрелки компаса. Под влиянием магнитного поля Земли стрелка компаса всегда указывает на север.

На шкалу компаса нанесены обозначения четырех сторон света и градусная сетка. Эта сетка служит для ориентирования по азимуту. Азимутом называется угол между направлением на север и направлением на объект. Азимут отсчитывается по часовой стрелке.

Направление на восток имеет азимут 90°, на юг – 180°, на запад – 270°.

Планы местности обычно чертятся так, чтобы верхняя часть их была направлена на север. Если же верхняя часть направлена в другую сторону, то на плане рисуется стрелка, указывающая на север и юг.
