Правда, преимущество могло перерасти в недостаток при длительном бое или походе, когда один из типов снарядов мог быть полностью израсходован, после чего могла встретиться подходящая именно для него цель.
Орудия размещались в трех трехорудийных башнях LC/25. Впервые примененные в германском флоте, они обеспечивали угол возвышения в 40° - много больше, чем любая палубная, тем более казематная установка. Весовые ограничения заставили применить для их защиты относительно тонкую броню: 30 мм для лобовой плиты и 20 мм - для боковых и задних стенок. Но и при этом скромном бронировании вес башни достигал 137 т. Расположение двух из них в корме явно оказало сильное моральное давление на конструкторов, попытавшихся любой ценой обеспечить максимальные углы обстрела на нос. Для этого им пришлось применить эшелонную конфигурацию для задней группы артиллерии. Возвышенную башню сместили влево от диаметральной плоскости, а кормовую - вправо. В результате удалось на несколько градусов увеличить зону, в которой на нос могли вести огонь 6 орудий, но сектор полного залпа оказался резко несимметричным - смещенная возвышенная башня закрывала пониженной башне носовые
Довольно неожиданным выглядит то пренебрежение, которое немцы проявили к противопожарным устройствам подачи боезапаса. Чрезвычайно тщательно сконструированная система времен первой мировой войны уступила место, единственной асбестовой завесе между рабочим отделением башни и ее вращающейся структурой. При прижатии пружинами крышек шахт для перемещения зарядов между крышкой и корпусом подачи оставались щели шириной до полусантиметра - вполне достаточно, чтобы через них могло проникнуть пламя из башни в погреб. Неудобная с точки зрения симметрии трехорудийная конфигурация заставила разместить подачи центрального и правого орудия вместе, в промежутке между этими пушками. Сами подачи имели гидравлический привод; вспомогательная резервная подача, располагавшаяся позади основной, приводилась в действие электрической лебедкой. Внутри башни все операции, как перемещение снаряда и заряда из подачи в казенную часть орудия, так и досылка его, а также управление затвором, осуществлялись вручную. Впрочем, такая же практика применялась на подавляющем большинстве тогдашних крейсерских установок.
Зенитная артиллерия состояла из трех одиночных 88-мм установок MPL С/13. Пушка с длиной ствола 45 калибров была разработана еще во время первой мировой войны и уже в середине 30-х гг являлась устаревшей.

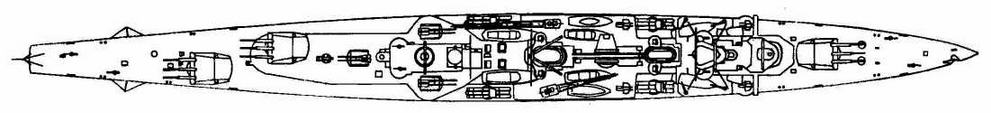

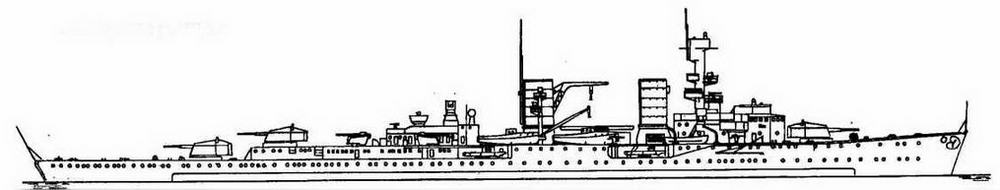

"КАРЛСРУЭ" (1935 г.)

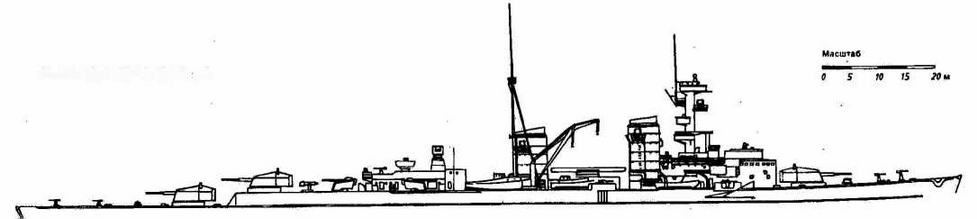

"КАРЛСРУЭ" (1939 г.)
Прочее оборудование
"Кенигсберги" стали первыми немецкими крейсерами, на борту которых имелась корабельная авиация. Недостаток места и "свободного" веса не позволил оборудовать эти корабли ангарами, поэтому самолеты приходилось хранить непосредственно на катапульте. Это сильно ограничивало степень их готовности к действиям, и, в особенности - срок службы, но с такой ситуацией приходилось мириться на большинстве легких кораблей всех стран, имевших гидросамолеты. Вначале в качестве палубных применялись легкие 2-местные, двухпоплавковые бипланы "Не-60". Они развивали до 225 км/час (совсем неплохо для гидросамолетов начала 30-х годов). Именно "хейнкели" широко использовались для патрулирования и разведки во время гражданской войны в Испании. Но по-настоящему грозное оружие германские корабли получили с принятием на вооружение гидросамолета-моноплана фирмы "Арадо" "Ar-196". Он был разработан в 1936 г и принят на вооружение как раз к началу второй мировой войны, и значительно превосходил по своим характеристикам модели всех европейских противников Германии. Базировавшиеся на крейсера самолеты относились к модели А-4 (вариант наиболее распространенной марки "Ar-196 А-3", выпущенный в количестве 24 машин).
"Арадо" отличался очень сильным для корабельного самолета вооружением: 2 неподвижные 20-мм пушки "Эрликон-FF" и два неподвижных 7,9-мм пулемета, а также один подвижный пулемет такого же калибра для защиты верхней задней полусферы. Мотор фирмы "БМВ" в 960 л.с. обеспечивал скорость, почти на 90 км/час превышавшую скорость "Не-60". Рабочий потолок составлял 7000 м, а дальность полета превышала 1000 км, что при крейсерской скорости полета около 250 км/ч позволяло вести разведку на протяжении не менее 4 часов. В случае необходимости "Арадо" мог использоваться и в качестве истребителя, однако наиболее часто помимо традиционной разведки ему приходилось выполнять роль самолета ПЛО, для чего он брал две 50-кг бомбы. При обстреле берега гидросамолет с успехом применялся для корректировки, причем в конце войны зачастую в условиях господства противника в воздухе, что позволяли достаточно высокие летные и боевые качества "Ar-196". И все же по мере развития радиолокации гидросамолеты стали исчезать с легких крейсеров. Причиной являлся значительный "верхний вес", не позволявший модернизировать более важное легкое зенитное вооружение. Интересно, что немцы делали определенные попытки заменить самолет более легким и не требовавшим катапульты вертолетом. В 1941- 42 гг на борту "Кельна" испытывался один из ранних аппаратов этого типа, "Флеттнер" "FI-282", для которого на крыше кормовой возвышенной башни была надстроена посадочная платформа, однако после завершения испытаний ее демонтировали - время винтокрылой авиации еще не пришло.
Единицы типа "К", как, впрочем, и остальные немецкие легкие крейсера, имели весьма совершенное гидроакустическое

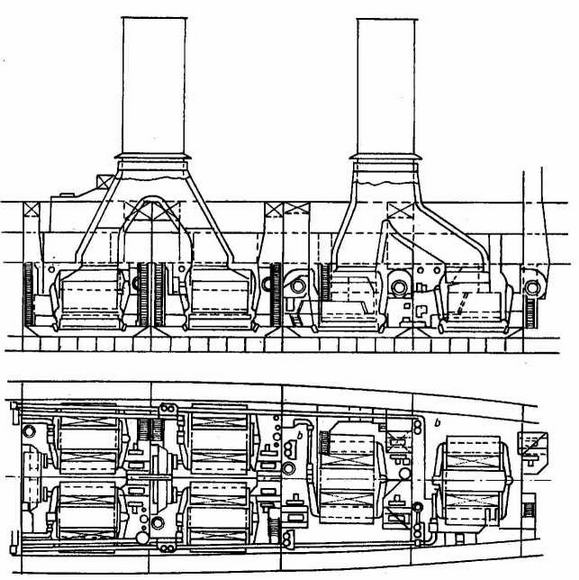

Размещение котлов на крейсерах типа "К"

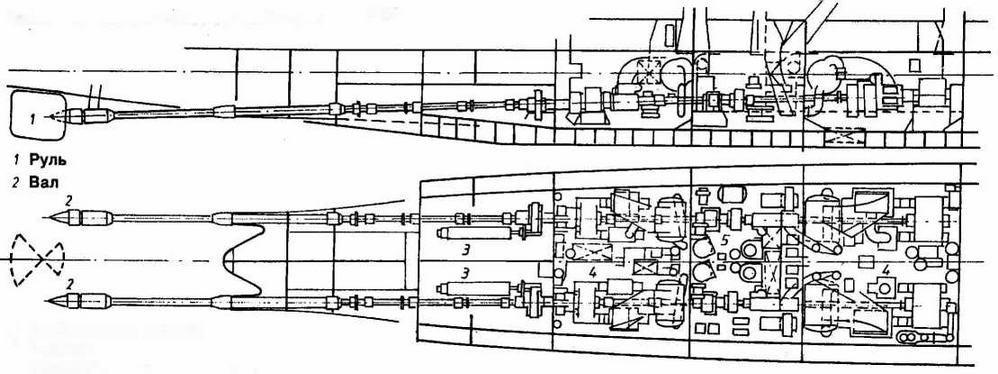

Схема машинных отделений крейсеров типа "К" (3 Крейсерские дизели 4 турбины 5 Вспомогательные машины)
Механическая установка
В качестве основы энергетической установки немецкие конструкторы избрали паровые турбины. Хотя из общих тактических соображений и того внимания, которое уделялось в Германии дизельным двигателям, предпочтительной представлялась именно дизельная установка, работы над ней еще не достигли той стадии, когда можно было безболезненно перевести на дизеля корабль класса крейсера. Котельная установка с рабочим давлением пара 16 атм. выглядела вполне старомодной. Эпоха новых котлов высокого давления также еще не настала - несомненно, к счастью для легких крейсеров, поскольку установки с высокими параметрами в германском флоте оказались чрезвычайно ненадежными. Расплатой за традиционную надежность являлся высокий вес и большие объемы. Котельная группа состояла из 6 котлов Шульца-Торникрофта, двух больших и четырех малых. Они располагались по два в 4 отделениях: в двух передних размещались большие котлы, а в двух задних - малые. Несмотря на внешне заметно разнесенные трубы, по одной на переднюю и заднюю пару отделений, крейсера имели традиционное расположение энергетики: за котельными отделениями дальше в корму следовали турбинные отсеки. Разделение кочегарок выглядело очень тщательным, даже чрезмерно, поскольку в зону действия взрыва торпеды или мины попадало несколько небольших по длине котельных отсеков.
Первая серия легких крейсеров имела турбины весьма интересного устройства. Оба агрегата, максимальная мощность которых составляла в сумме 68000 л.с., состояли из ступеней низкого и высокого давления и крейсерских турбин. В противоположность обычному варианту, когда крейсерские турбины обычно составляли просто отдельную ступень главных и монтировались в том же корпусе, на "кельнах" они располагались в отдельном отсеке, отделенном от главных турбин промежуточным отсеком со вспомогательными механизмами. Крейсерские турбины состояли из двух ступеней каждая и занимали практически столько же пространства, что и главные. Но и на этом энергетическая установка не заканчивалась: еще дальше в корму в два этажа раз-мещалось кормовое отделение генераторов (вверху) и чрезвычайно тесное и низкое помещение дизельной установки для экономического хода. Итак, немцы все же сочли необходимым оборудовать свои новые корабли дизелями, хотя их мощность была явно недостаточной. Два 10-цилиндровых 900-сильных дизеля MAN соединялись при помощи гидромуфты с основными валами. При отдельной работе они обеспечивали кораблю скорость не более 10 узлов. При работе турбин их необходимо было разобщать с валами.
В результате механическая установка оказалась удивительно длинной, тяжелой и неудобной для столь небольшого корабля. Она занимала 9 отсеков от 42-го до 129-го шпангоута, простираясь даже за нижнюю кормовую башню! При этом все отделения вышли загроможденными и тесными, а в дизельном отделении было просто трудно работать. Сложность ЭУ (три отдельных агрегата для разных режимов хода: дизеля, крейсерские и основные турбины) создавали дополнительные трудности тактического характера. При ходе только под дизелями крейсера развивали скорость, явно недостаточную для решения каких-либо боевых задач. Более того, еще в мирное время выяснилось, что 10-узловый ход является слишком неэкономичным для чисто турбинных кораблей, в результате чего даже на маневрах с участием других боевых единиц легким крейсерам приходилось разводить пары, что сводило практически на нет все экономические преимущества комбинированной установки.
Вообще с дальностью у трех "К" дело обстояло неблагополучно. Номинально они могли принимать 1100 т нефти для котлов и 139 т дизельного топлива. Однако из- за недостаточной остойчивости в ходе эксплуатации было запрещено расходовать последние 680 т топлива - свыше половины полного запаса! Для компенсации в военное время приходилось принимать до 1300 т нефти и 150 т мазута, что неблагоприятно сказывалось на осадке и вызывало практически полное погружение под воду броневого пояса.
Теоретически полного запаса дизельного топлива должно было хватать на 8000 миль 10-узловым ходом, а нефти для турбин - на 7300 миль 17-узловой скоростью. Если же часть нефтяных цистерн заполнить топливом для дизелей (при этом можно было бы взять его до 600 т), то номинально крейсера могли ,бы пройти до 18000 миль своими 10 узлами. Однако эти цифры оставались чисто "бумажными"; практическая дальность кораблей типа "К" едва достигала половины расчетной.
Электроэнергетика была представлена тремя турбогенераторами в кормовом отделении с несимметричным расположением: два с левого борта и один с правого. (Асимметрия вызывалась необходимостью сопряжения с тесно расположенными прочими помещениями в корме, в частности, с погребами боезапаса возвышенной задней башни.) Генераторы разделялись продольной переборкой по диаметральной плоскости. Дизель-генераторы размещались в носовом генераторном отделении, перед котельным отделением N4 (крайним с носа). Общая мощность электроустановки составляла 540 кВт; в ней использовался постоянный ток напряжением 220 В.
