Гидроизоляция конструкций, зданий и сооружений
Шрифт:

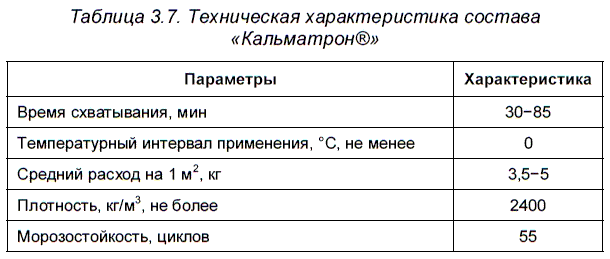

Состав «Кальматрон®» может применяться в качестве антикоррозионной защиты в условиях воздействия растворов кислот и существенно снижать скорость коррозии. Толщина слоя зависит от вида кислоты, концентрации раствора и необходимого срока действия защиты. Слой покрытия толщиной 1,5–2 мм защищает от выщелачивания бетона мягкими водами в течение 50 лет. Такое покрытие делает бетон непроницаемым и для машинных масел.
При строительстве и ремонте покрытие «Кальматрона®» хорошо зарекомендовало себя в борьбе с газовой коррозией в канализационных коллекторах и насосных станциях. В Новосибирске успешно эксплуатируется коллектор внутренним диаметром 1800 мм, где рабочая
При строительстве Северомуйского тоннеля БАМа этим же способом изолировано более 15 тыс. м2 внутренней железобетонной поверхности тоннеля.
Не менее успешно состав зарекомендовал себя на объектах Москвы, Санкт-Петербурга, Ростова-на-Дону, Минска, Киева и других городов России, стран СНГ, а также Китая, США и Австралии.
Опыт защиты конструкций составом «Кальматрон®» до сих пор является уникальным. Композиции и технологии «Кальматрон®» позволяют наиболее полно реализовать на практике направление, регенерации старых бетонов.
Патентовладельцем и производителем защитного состава «Кальматрон®» является компания «Structural Protection Enterprise» (США). В России производством и внедрением этого продукта занимается ООО «Кальматрон-Н» (Новосибирск) и ООО «Кальматрон СПб» (Санкт-Петербург). [48–50, 88, 97]
Гидроизолирующие материалы «Эволит-гидро»
Гидроизолирующие материалы «Эволит-гидро» для бетонных, железобетонных и каменных поверхностей — это комплекс материалов, которые позволяют избавить от влаги стены и фундаменты. Эти материалы применяются также для изоляции бассейнов, колодцев и подземных сводов, резервуаров всех назначений, канализационных систем, очистных сооружений, искусственных водоемов и перекрытий, сооружений, работающих в агрессивных средах, строящихся подземных тоннелей и для реставрации кирпичной кладки.
Эффект водонепроницаемости «Эволит-гидро» создается за счет содержащихся в смеси минеральных добавок, которые вступают в химическую реакцию со свободными молекулами кальция. В результате образуются нерастворимые кристаллы, заполняющие трещины и вытесняющие воду. Процесс уплотнения структуры материала развивается в глубину конструкции. При отсутствии влаги молекулы «Эволит-гидро» бездействуют, а при контакте с молекулами воды возобновляют процесс химической реакции. Глубина проникновения в строительную конструкцию зависит от пористости поверхности нанесения гидроизоляции и составляет десять и более сантиметров.
Проникая в бетон, «Эволит-гидро» становится составной частью его структуры, прочной и долговечной, препятствующей проникновению молекул воды и одновременно позволяющей бетону пропускать воздух. При этом происходит восстановление эксплуатационных прочностных свойств конструкций, повышается их морозостойкость и стойкость к агрессивным средам.
«Эволит-гидро» не токсичен, пожаро- и взрывобезопасен. Цементно-песчаный состав проникающего действия «Эволит-гидро» применяется при устройстве горизонтальных отсечек, уплотнении рабочих швов при бетонировании и сопряжении элементов конструкций, заделке трещин, пустот, раковин и мест врезки коммуникаций. Состав может использоваться в виде связующего высокоадгезионного грунтовочного покрытия при устройстве многослойных конструкций (табл. 3.8).
Эластичная
Высокопрочная штукатурная дисперсно-армированная изоляция «Эволит-гидро» содержит полипропиленовые волокна и позволяет повысить долговечность строительных растворов, бетона и стальной арматуры. Максимальное значение водонепроницаемости — W18. Водонепроницаемость на отрыв при толщине слоя 1 см не менее 0,6 Мпа (6 атм), а на прижим — не менее 0,8 Мпа (8 атм).
Штукатурная гидроизоляция «Эволит-гидро» обеспечивает надежную защиту конструкций при температурах от -40 до +90 °C.
Стоимость современных отечественных гидроизоляционных смесей почти вдвое ниже зарубежных аналогов при равных физикотехнических и эксплуатационных показателях.
Область применения «Эволит-гидро» и его модификаций:
для устройства горизонтальной отсечной гидроизоляции фундамента здания или цоколя;
для уплотнения рабочих швов-разрывов при бетонировании, сопряжении бетонных и железобетонных элементов конструкций, узлов-концентраторов напряжений типа «стена-стена», «днище-стена», «стена-перекрытие»;
для заделки трещин и мест ввода коммуникаций;
для заполнения пустот и раковин в несущих конструкциях;
в виде связующего высокоадгезионного грунтовочного покрытия при устройстве двух- и более слойных конструкций (например, плита перекрытия-стяжка, стена-перегородка-штукатурка), для консолидированной работы слоев. [98]
2.4. Штукатурная гидроизоляция
Штукатурная гидроизоляция — водонепроницаемое покрытие, наносимое на поверхность штукатурным способом. Штукатурные материалы работают за счет хорошей адгезии к основанию, могут наноситься на бетон, в том числе старый, кирпич и природный камень.
Штукатурная гидроизоляция состоит из нескольких слоев гидроизоляционных мастик или растворов. По виду материалов различают асфальтовую и цементную изоляцию.
Асфальтовая изоляция может быть горячей и холодной. Горячие составы на вертикальные поверхности наносят снизу вверх, слоями толщиной 5–7 мм и ярусами высотой 1,5–1,8 м. Для нанесения применяют асфальтометы. Холодные асфальтовые мастики при небольших объемах работ наносят разливом с последующим разравниванием гладилками. При больших объемах холодные асфальтовые мастики наносят с помощью нагнетательных установок. Толщина гидроизоляционного слоя из асфальтовых мастик на горизонтальных поверхностях — 6–7 мм, а на вертикальных — до 4 мм. Второй слой наносится только после высыхания первого (через 3-24 часа). Размер полосы изоляции, наносимой с одного места, составляет по ширине 30–50 см, а по высоте 2–2,5 м.
Широкое применение находит цементно-песчаная гидроизоляция, которую выполняют двумя способами: торкретированием и отштукатуриванием.
Процесс торкретирования состоит в нанесении на изолируемую поверхность под давлением сжатого воздуха слоя цементного раствора-торкрета или бетонной смеси (набрызг-бетон). Для гидроизоляции методом торкретирования применяют портландцемент или безусадочный цемент. Растворы смесей наносят в два приема слоем 2–3 мм на подготовленные поверхности любого рельефа.
