Гидроизоляция конструкций, зданий и сооружений
Шрифт:
Полимерная мастика «Гидрофор» (ТУ 38.403.692.91)
Композиция «Гидрофор» предназначена для гидроизоляции и защиты от коррозии наземных и подземных железобетонных, каменных и металлических (в том числе ржавых) конструкций, преимущественно без постоянного воздействия УФ-облучения: фундаментов, очистных сооружений, ванн, душевых, плавательных бассейнов (в том числе в детских учреждениях и предприятиях общепита). Используется «Гидрофор» и как клей для облицовки резервуаров, ванн, бассейнов и т. д. Как защитный и теплопоглощающий материал «Гидрофор» может быть использован для покрытия днищ
Композиция отлично зарекомендовала себя в качестве гидроизоляции эксплуатируемых подземных сооружений глубокого заложения, в том числе в стесненных условиях. Гидроизоляция выполняется двух-трехразовой закачкой материала за изолируемые конструкции. После первой закачки «Гидрофор» отжимает контактную воду (при соприкосновении с водой происходит значительное вспенивание и отвердевание материала). Последующее введение материала в зазор между изолируемой поверхностью и ранее введенным «Гидрофором» обеспечивает надежную гидроизоляцию конструкций.
Полимерная композиция «Гидрофор» поставляется в виде комплекта из двух жидких компонентов. Смешивание компонентов в заданном соотношении (100 массовых частей компонента 1 и 0.3–1 массовых части компонента 2) выполняется непосредственно перед началом работ. Рекомендуемое соотношение 100:0,5. Жизнеспособность композиции после смешивания компонентов от 0,5 до 40 часов, в зависимости от температуры наружного воздуха и количества компонента 2.
После отвердевания композиция «Гидрофор» представляет собой водостойкий, эластичный, резиноподобный материал, устойчивый к воздействию химически агрессивных сред (растворы кислот и щелочей с РН от 2,0 до 12,0).
При необходимости увеличения твердости изолирующего слоя перед смешиванием в компонент 1 дополнительно вводится 1,5 массовых части эпоксидной смолы (ЭД-20, ЭД-16 по ГОСТ 10587-72 или любая другая марка), которая по желанию заказчика может поставляться в комплекте или предварительно вводиться в компонент 1.

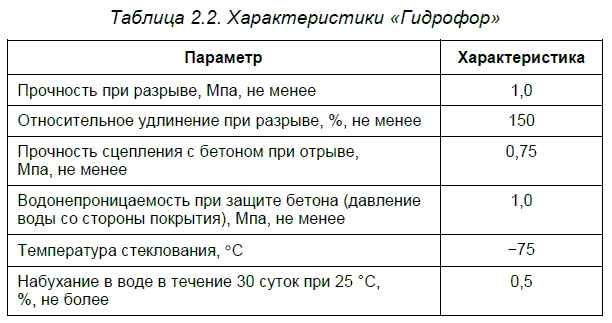

Результаты испытаний «Гидрофор» приведены в табл. 2.2.
«Гидрофор» технологичен в использовании, однако для экономии материала и возможности более тонкого нанесения изолирующего слоя допускается вводить в композицию при ее смешивании любой не содержащий воду растворитель либо произвести предварительный подогрев композиции до 40 °C.
Для обеспечения высокой адгезии основание перед нанесением гидроизоляции необходимо тщательно просушить. При необходимости нанесения мастики на влажную поверхность в нее для обеспечения достаточной адгезии вводится от 8 до 10 % цемента.
Введение в композицию пигментов позволяет придать гидроизолируемой поверхности любой цвет.
Срок службы «Гидрофора» под воздействием прямого УФ-излучения не менее 7 лет, а без него — не менее 15 лет.
Составляющие «Гидрофор» компоненты хорошо хранятся, особенно в неотапливаемых складских помещениях при температуре не выше 30 °C.
Термокор

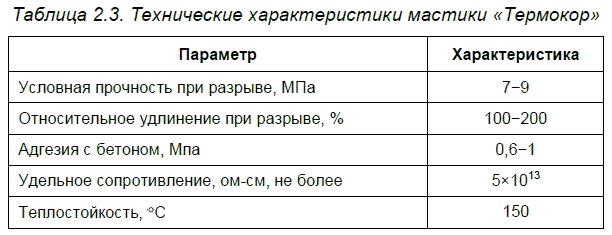

«Термокор» — это двухкомпонентная мастика на основе модифицированного полиуретана, которая предназначена для гидроизоляции и антикоррозионной защиты металлических конструкций и оборудования, работающих в условиях повышенных температур (табл. 2.3).
Компоненты
Выпускаются три марки материала: «Термокор-1», «Термокор-2» и «Термокор-3».
Мастика характеризуется отличной стойкостью к бензину, маслам, растворам солей, кислот и щелочей. Высокая теплостойкость мастики обусловлена специально подобранными добавками.
В состав материала не входят растворители, что значительно упрощает работу с ним. Кроме того, изоляционный слой требуемой толщины формируется за один технологический цикл с использованием несложного оборудования.

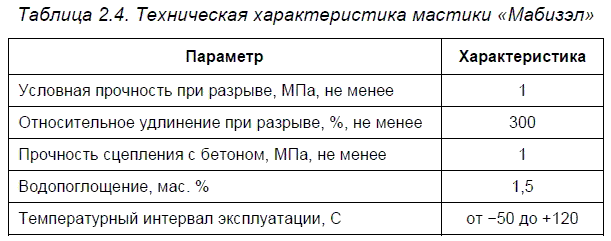

Мастика «Мабизэл» (табл. 2.4) представляет собой композицию, состоящую из битума, эластифицированного синтетическими каучуками, растворителя, функциональных и технологических добавок. Изготавливается и поставляется в виде однокомпонентного состава, что существенно упрощает ее применение.
В зависимости от условий нанесения может варьироваться вязкость композиции. Уже через 3–5 часов мастика приобретает достаточные прочностные характеристики и не повреждается атмосферными осадками, а через трое суток происходит отвердевание материала, достаточное для эксплуатации.
Мастика био- и химически стойка и может применяться для устройства и ремонта кровель зданий и сооружений, гидроизоляции наземных и подземных сооружений, приклеивания наружных облицовочных материалов. [7-12]
Материалы компании НПФ «Гермика»
НПФ «Гермика» разработала эпокситиоколовое покрытие «Тио флекс-НХС».

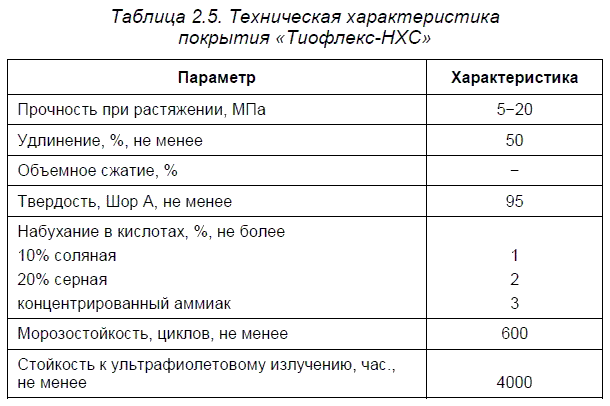

Эти составы предназначены для создания газо- и гидроизоляционных, антикоррозионных, химически стойких покрытий изделий и конструкций из железобетона и металла. Испытания показали, что покрытия этой группы пригодны к эксплуатации на воздухе, под землей, в воде, топливе, масле, нефти, органических растворителях, слабых растворах кислот и щелочей и в условиях действия повышенного ультрафиолетового излучения. Температурный интервал эксплуатации от -60 до +130 °C (табл. 2.5).
Смешение компонентов выполняется на строительной площадке. Время отвердевания при 20 °C не менее 24 часов. Расход — 1,1–1,3 кг на 1 м2 при толщине слоя 1 мм.
Покрытие «Тиофлекс-НХС» может быть применено для долговечной защиты наземных и подземных резервуаров и емкостей различного типа, предназначенных для хранения нефти, топлива, масел, растворов солей, щелочей, серной и соляной кислот, химических реактивов, для различного рода отстойников промышленных и бытовых сточных вод, для гуммирования химического оборудования и строительных конструкций. Покрытие обладает устойчивостью к истиранию и воздействию механических нагрузок. Наносится материал без подслоя на бетон, асфальт, металл, дерево. [13]
