Глаз и солнце. (О свете, Солнце и зрении)

Вавилов Сергей Иванович

Рис. 21

Зрение двумя глазами

Достоверность пространственных впечатлений при зрении одним глазом, однако, невелика. Возьмите в обе руки по карандашу, закройте один глаз и попробуйте свести карандаши остриями встык. В большинстве случаев это сразу не удается. Наоборот, смотря обоими глазами, мы никогда не ошибемся в этом опыте. Направляя оси обоих глаз на данный предмет, мы устанавливаем их под определенным углом (рис. 21). Инстинктивная оценка этого угла и служит мерой расстояния в довольно широких пределах. Очень важно принять во внимание, что в наших субъективных зрительных впечатлениях и образах громадную роль имеет ясно нами не сознаваемая работа мозга, вносящая очень большие коррективы в непосредственное физическое изображение на сетчатке. Одно из наиболее существенных проявлений этого вмешательства мозга – выпрямление изображений на сетчатках глаз; в действительности эти изображения, получаемые при помощи хрусталика, обратные. Корректирующая роль мозга очень велика при пространственных

восприятиях. На рисунке 22 наверху даны линейные элементы простейшего графического изображения куба, внизу из этих элементов построен куб, и мы сразу получаем пространственную картину. Это, конечно, результат работы мозга. На этом основана возможность правильных перспективных изображений в живописи. Для того чтобы предмет казался нам более удаленным, его надо написать в соответственно уменьшенном размере. Если один человек предполагается стоящим вдвое дальше от воображаемого зрителя картины, то он должен быть написан вдвое меньшим. В то же время изображенные таким образом два человека субъективно кажутся нам одинакового роста, перспективное уменьшение дает лишь возможность воспринимать его находящимся на расстоянии вдвое большем.

Рис. 22

Перспективное восприятие. 12 линий на верху рисунка кажутся лежащими в одной плоскости. Составленный их параллельным перемещением рисунок куба внизу воспринимается как пространственный образ

На рисунке 23 представлены результаты опытов Гальвея и Боринга по вопросу о зависимости видимого размера предмета от его расстояния. Предметом служил светящийся диск, угловые размеры которого все время оставались постоянными, расстояние же от наблюдателя менялось в пределах от 3 до 36 м. Видимый размер сравнивался с другим светящимся диском, находившимся на постоянном расстоянии в 3 м. Диаметр этого диска менялся измеримым образом так, чтобы он как раз равнялся первому, наблюдаемому диску. Если бы мозг не вносил никаких автоматических поправок в размеры изображения на сетчатке, то, ввиду того что угловые размеры первого диска оставались всегда постоянными, следовало бы ожидать, что на рисунке 23, на котором по оси абсцисс отложено расстояние в метрах, а по ординатам – воспринимаемый нами размер в сантиметрах, мы получим неизменную прямую, параллельную оси абсцисс (она нанесена штриховой линией). В действительности получается совсем иное. При наблюдении последовательно сразу двумя глазами, одним глазом и через длинную тонкую трубку получаются наклонные прямые. Этот наклон уменьшается по мере устранения видимости окружающих предметов.

Описанный опыт в количественной форме соответствует всем хорошо известному факту, что размеры предметов, находящихся недалеко от нас, несмотря на их движения и удаление, кажутся не меняющимися по размеру. Только в отношении очень далеких фигур и предметов мы ясно замечаем, что они становятся маленькими. Это легко видно, если смотреть вниз с высокой башни. Очень большое значение для внесения указанных мозговых поправок в физическое изображение предметов на сетчатке имеет окружающее. Если его устранить, то мы начинаем приближаться к чисто физическому результату, как видно из рисунка. Таким образом, воспринимаемое мозгом изображение не есть простое физическое изображение, оно осложнено не сознаваемыми нами коррективами мозга. Это обстоятельство имеет, конечно, большой биологический смысл. Живое существо нуждается в правильном представлении об окружающих предметах, а не в правильных оптических изображениях.

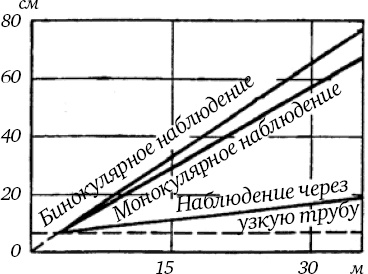

Рис. 23

Опыт Гальвея и Боринга

Но мозговое корректирование может приводить и к ошибкам и обманам зрения. Автору этой книги много раз приходилось переживать весьма грубые пространственные ошибки. Один раз маленькая красная сигнальная жестяная пластинка, висевшая вблизи на трамвайных проводах, показалась красным флагом огромных размеров по той причине, что красная пластинка была мысленно ошибочно отнесена к шпилю на удаленном доме в конце улицы. Другой раз в течение короткого мгновения кошка была видна величиной с корову; показалось, будто эта кошка идет по удаленному забору; на самом деле она шествовала по крыше, около окна, через которое ее было видно. Получилась приблизительно двадцатикратная ошибка в оценке расстояния.

Солнце и месяц на горизонте кажутся огромными, в зените – маленькими. Перед нами снова, несомненно, зрительная ошибка, притом свойственная всем людям. [7] Причина этой ошибки до сего времени не совсем ясна. Возможно такое объяснение. Оценивая свечение неба, мы, естественно, бессознательно за границу атмосферы принимаем то место атмосферы, которое шлет в наш глаз еще заметный рассеянный свет, и к этой границе относим предметы, находящиеся на небе. На закате и на восходе западный или восточный край атмосферы светится больше всего; предел атмосферы, еще посылающей нам свет, значительно отодвигается, небосвод делается глубже, и к этому удаленному слою мы относим светило. Происходит такая же ошибка, как и в рассказанных случаях с флагом и кошкой.

7

Если Солнце и Луну фотографировать на горизонте и в зените, они оказываются одного и того же размера и тут и там.

Психологические причины вносят ошибки не только в пространственные образы, но и для плоских фигур. На рисунке 24 проведены две пары параллельных линий, обрамленных соответственной штриховкой. Обе пары кажутся нам переломленными и изогнутыми. При этом даже сосредоточенное внимание не устраняет иллюзии; приходится приложить линейку, и только тогда истина делается несомненной.

На рисунке 25 начерчен правильный квадрат. Штриховка в одном из углов создает резкое впечатление перекошенности квадрата. Одна из причин зрительных обманов состоит в том, что пестрота штриховки заставляет наш глаз невольно двигаться, перебегая

от штриха к штриху. Если осветить рисунки мгновенным светом электрической искры, то обман (по крайней мере для некоторых случаев) пропадает: глаз за время свечения искры не успевает заметно передвинуться.

Итак, пространственная задача далеко не совершенно разрешается человеческими глазами и мозгом.

Перейдем к тому, как оцениваются глазом энергия и спектральный состав света. Для этого следует остановиться на строении сетчатой оболочки, в которой эта оценка производится. На рисунке 26 дана схема поперечного разреза сетчатки. Во внешнем слое 1, непосредственно примыкающем к сосудистой оболочке, расположены клетки, окрашенные черным пигментом. Затем идут основные элементы зрительного восприятия 2, называемые по внешнему виду палочками и колбочками. Слои 3–5 соответствуют нервным волокнам, подходящим к палочкам и колбочкам. За этими слоями расположены так называемые зернистые слои, также связанные нервными волокнами. Слой 8 – это ганглиозные клетки, каждая из которых соединена с нервными волокнами, расположенными в слое 9. Слой 10 – внутренняя ограничивающая оболочка. Каждое нервное волокно оканчивается либо колбочкой, либо группой палочек. Мозаика этих клеточек на поверхности сетчатки далеко не равномерна. Число колбочек и палочек очень велико (около 7 млн колбочек и более 100 млн палочек). На рисунке 27 видно распределение колбочек и палочек по дну глаза. По оси абсцисс отложено угловое расстояние соответственного места сетчатки от «центральной ямки» (fovea centralis), по оси ординат – число колбочек К или палочек П на один квадратный миллиметр. Кривые прерываются «слепым пятном», о котором речь будет дальше. Из рисунка видно, что в середине сетчатки преобладают колбочки, к периферии идет преобладание палочек. Палочки окрашены красным зрительным пурпуром, который быстро выцветает под действием света. Длина палочек около 0,06 мм, колбочек – около 0,035 мм. Диаметр палочек составляет около 2 µ, колбочек около 6 µ. В центре сетчатки находится так называемое «желтое пятно» овальной формы (наибольшая длина 2 мм, наименьшая 0,8 мм). В центре этого пятна преобладают колбочки; палочки совершенно исчезают в «центральном углублении»; это место наиболее отчетливого, резкого зрения. В некоторых местах сетчатки отсутствуют и колбочки и палочки. Если закрыть левый глаз и фиксировать правый на крест (рис. 28) то при расстоянии глаза примерно в 20 см от книги черный диск справа перестанет быть видным: его изображение попадает на место входа зрительного нерва, где нет светочувствительных элементов (слепое пятно).

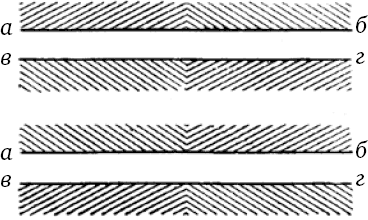

Рис. 24

Обман зрения

Рис. 25

Обман зрения

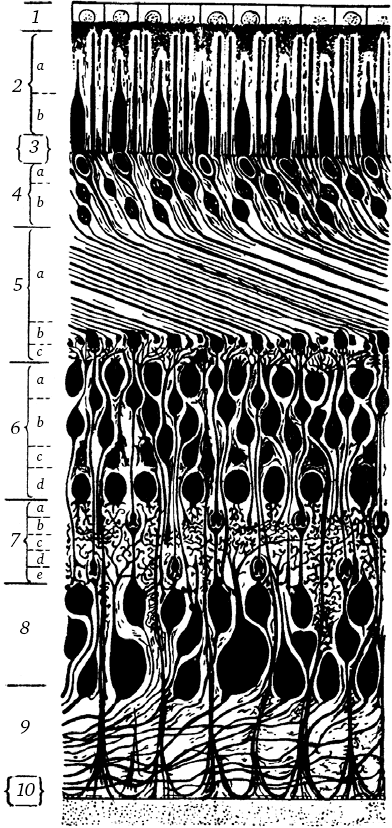

Рис. 26

Схема разреза сетчатки человеческого глаза. Стрелка показывает направление света, падающего на сетчатку

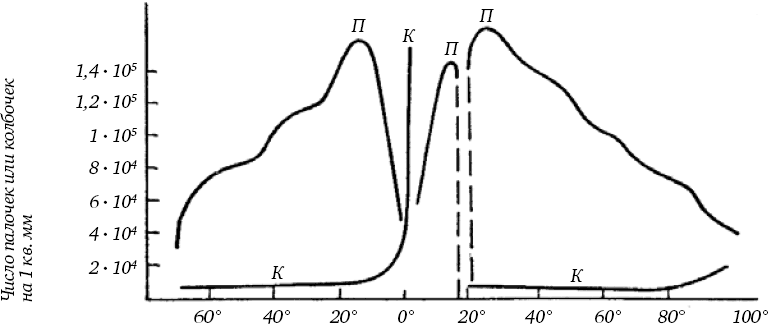

Рис. 27

Распределение палочек и колбочек на сетчатке по Остербергу

Рис. 28

Рисунок Мариотта для нахождения слепого пятна

Насколько проста оптическая часть глаза, настолько сложен его воспринимающий механизм. Мы не только не знаем физиологического смысла отдельных элементов ретины, но не в состоянии сказать, насколько целесообразно пространственное распределение светочувствительных клеток, к чему нужно слепое пятно и т. д. Перед нами не искусственный физический прибор, а живой орган, в котором достоинства перемешаны с недостатками, но все неразрывно связано в живое целое.

Займемся теперь вопросом об оценке энергии света, приходящего в глаз. Этот вопрос трудно отделить от вопроса о цветности; глаз получает зрительное впечатление только от лучей с длинами волн примерно от 400 до 750 mµ. Только при сравнительно мощном излучении удается видеть ультрафиолетовые лучи в интервале приблизительно от 400 до 300 mµ и инфракрасные от 750 до 950 mµ, причем видимость в этих областях спектра сильно зависит от возраста и колеблется в широких пределах для разных наблюдателей. Ограничимся только этим участком длин волн. В предыдущей главе мы видели, что энергия солнечного света, падающая в секунду на 1 кв. см поверхности земной атмосферы, равна 0,033 калории. На долю видимых лучей приходится около 40 % этой величины. Наибольшее отверстие в радужной оболочке не превышает 0,7 кв. см. Из этих цифр нетрудно видеть, что максимальная энергия видимого солнечного света, которая может проникнуть в глаз за секунду, не превышает 0,01 калории. Разумеется, собрав солнечный свет или свет вольтовой дуги зеркалом или линзой, можно в тысячи раз превысить этот предел. В природе таких зеркал и линз нет, факты такого рода повлиять на эволюцию глаза не могли, поэтому здесь их можно оставить в стороне. Если бы энергия в 0,01 калории в секунду была сосредоточена в области зеленого цвета с длиной волны 556 mµ (максимум чувствительности глаза), то глаз получил бы зрительное впечатление, как от лампы в 200 000 свечей, поставленной на расстоянии 1 м от глаза. Таков верхний предел. С другой стороны, глазу надо уметь различать ничтожный свет темной ночи, когда сила света не достигает и миллионных долей одной свечи. Глаз должен приспособиться к любым интенсивностям в этом огромном интервале, чтобы обслуживать живое существо на Земле.
