Иногда бывает такая ситуация, что GPS приемник долго не может «поймать» спутники. При этом на экране «Спутники» отображается пустое небо без номеров спутников. Оживить GPS поможет программка GPS Utility. Кроме нее, вам потребуется рабочий GPS приемник. С помощью программы вы можете выкачать альманах из рабочего приемника в ПК, а потом, подключив «мертвый» GPS, закачать в него.

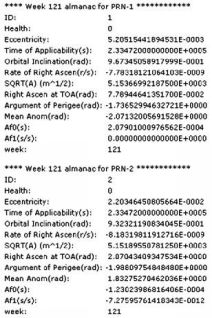

Программа OziExplorer позволяет экспортировать считанный из приемника альманах в текстовый файл. Ниже приведен отрывок такого файла для первых трех
Глава 6. Подключение GPS-навигатора к персональному компьютеру
Здесь изложены основы подключения большинства навигаторов GPS производства GARMIN к последовательному порту компьютера для передачи данных. Поскольку навигатор GPS ведет двусторонний обмен данными с компьютером, подключение следует выполнять тремя проводами: «Прием данных» (RxD), «передача данных» (TxD) и «заземление сигнала» (SG). Провод заземления является общим и для кабеля электропитания, и кабеля передачи данных.
Большинство персональных компьютеров оснащены стандартным 9-пиновым (штырьковым) разъемом типа «папа», иногда на схемах обозначаемым DB9. На более старых компьютерах ту же функцию выполняет 25-штырьковый разъем СОМ-порта типа «папа», который в документации обозначается DB25. Вам не удастся перепутать этот порт с портом принтера, который также имеет 25-штырьковый разъем на задней стенке вашего компьютера, потому что разъем для подключения принтера имеет тип «мама».
Для подключения к разъему «папа» СОМ-порта на компьютере потребуется приобрести ответный разъем типа «мама» для СОМ-порта. Такой разъем можно приобрести в практически в любом магазине товаров для компьютеров или радиотоваров.
Если такой кабель не входит в комплект поставки вашего навигатора GPS, можно обратиться к дилеру товаров GARMIN или непосредственно в корпорацию GARMIN.
Источник постоянного тока
Его можно приобрести у дилера товаров GARMIN, у самой GARMIN или в магазине электротоваров.
Переходник автомобильного прикуривателя с кабелем для питания навигатора GPS
Обратитесь в магазины автомобильных запчастей и электротоваров.
Мультиметр
Прибор для проверки контактов в электроцепях.
Прежде чем взять в руки паяльник, следует отключить все кабели от навигатора, от компьютера и от источников тока.
Если
В процессе пайки соблюдайте всю необходимую осторожность.
Если используется электропитание навигатора GPS от внешнего источника тока, контролируйте уровень подаваемого напряжения. Невыполнение этого условия может повредить навигатор GPS! Источник электропитания компьютера не вырабатывает ток, необходимый для навигатора GPS.
Следует зачистить все контакты и провода, предназначенные для пайки. Длина зачищенных концов проводов должна соответствовать размерам контактов, к которым провода будут паяться. Если к разъему уже припаяны отрезки проводов, можно подпаяться и к этом проводам, не забывая о необходимости изоляции всех паяных контактов.
Ниже приведены схемы разводки проводов для подключения навигатора GPS к разъему.
Припаять жилу DATA OUT кабеля питания/данных к штырьку 2 приема данных (RxD) на разъеме DB9 (или 3 на разъеме DB25).
Припаять жилу DATA IN кабеля питания/данных к штырьку 3 передачи данных (TxD) на разъеме DB9 (или 2 на разъеме DB25).
Оплетку кабеля питания/данных припаять к штырьку 5 заземления сигнала (SG) на разъеме DB9 (или 7 на разъеме DB25).
Если навигатор GPS запитывается от внешнего источника электротока, потребуется разделить оплетку (кабеля питания данных навигатора и подсоединить оплетку и к заземлению (экрану) компьютера, и к минусу источника тока. «Земля» и для электропитания, и для данных — общая.
Одновременно плюсовую жилу кабеля питания/данных навигатора следует подсоединить к плюсу источника тока. Значения напряжения питания навигатора и тип используемого предохранителя — указаны в Руководстве пользователя навигатора.
После окончания пайки нужно подключить кабель питания/данных к навигатору GPS и подсоединить к разъему СОМ-порта компьютера на его задней стенке. Теперь кабель готов передавать данные от навигатора к компьютеру и обратно.
Если связь не устанавливается, проверьте следующее:
• Все кабели должны быть подключены крепко
• Все контакты на разъемах не оборваны (используйте мультиметр)
• Последовательный порт компьютера работоспособен и свободен (не используется другим устройством). За консультацией следует обращаться к изготовителю компьютера.
• Правильно установлены параметры интерфейса (протокол обмена данными) в настройках системы навигатора GPS. Подробности — в Руководстве пользователя.
Если проблемы не разрешаются, обратитесь в службу обслуживания пользователей корпорации GARMIN.
