Гранаты Инженерного ведомства

Прибылов Борис Владиславович

Граната системы генерал-майора И. И. Заславского

Недостаток гранат войска часто восполняли своими силами. Летом 1914 года в Ковенской крепости началось производство гранат системы И. И. Заславского и штабс-капитана Прокопова.

Пока ресурсы крепости позволяли, гранаты производили самостоятельно, когда наступил дефицит материалов, начальник инженеров крепости генерал-майор Иван Иванович Заславский обратился в электро-техническую

часть ГВТУ с рапортом следующего содержания: «…Граната моей системы с мочальным хвостом гораздо проще по устройству, действует также хорошо и стоимость изготовления в нашей мастерской определилась около 75 копеек. Необходимо также заметить, что граната штабс-капитана Прокопова несколько тяжела, обладает очень массивными чугунными осколками, которые могут быть опасны для бросающего. В моей гранате вес меньше, следовательно, граната может быть брошена несколько дальше и осколки, образующиеся из особых железных пластинок, более мелкие и для бросающего не столь опасны. Голова ударника в моей гранате снабжена чашечкообразной пластинкой для большего сопротивления при ударе в мягкий грунт. Опыт производился на взрыхлённом грунте и отказов не получилось. Весь механизм гранаты на виду. При помощи ремешков гранату можно подвесить к поясу. Перед бросанием нужно оборвать мочалину, распустить хвост, выдернуть за колечко предохранительный шплинт и, взяв гранату за конец ручки, бросить в желаемом направлении. Во время полёта мочала отгибается назад, образуя хвост, и граната правильно направляется по траектории головой вперёд. Спиральная пружина служит для удержания ударника, когда предохранительный шплинт выдернут…».

Нужно сказать, что оба образца гранат представляли собой усовершенствованные образцы гранаты Лишина и отличались лишь в деталях.

Граната системы генерал-майора И. И. Заславского имела цинковый корпус, закреплённый на деревянной рукоятке. Внутрь корпуса помещалась стандартная кавалерийская пироксилиновая шашка. В запальное гнездо шашки вставлялся запал, представляющий собой стандартный капсюль. Сверху к корпусу крепился конус из цинка, внутри которого располагалась контрпредохранительная пружина, которая удерживала ударник с тарелью в верхнем положении. В служебном обращении ударник фиксировался при помощи предохранительной чеки. Для увеличения осколочного поражения к цинковому корпусу гранаты крепились металлические пластинки.

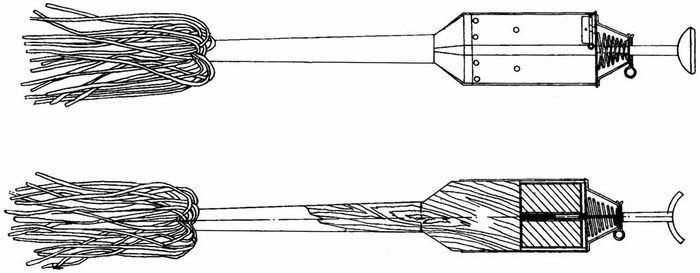

Граната системы генерал-майора И. И. Заславского

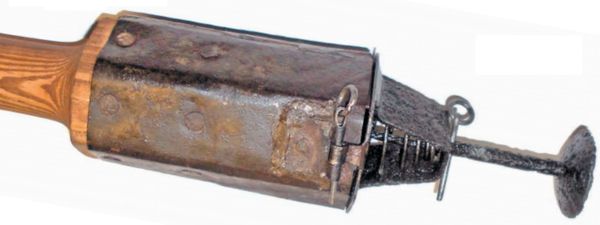

Граната Заславского. Фото Paul Spence

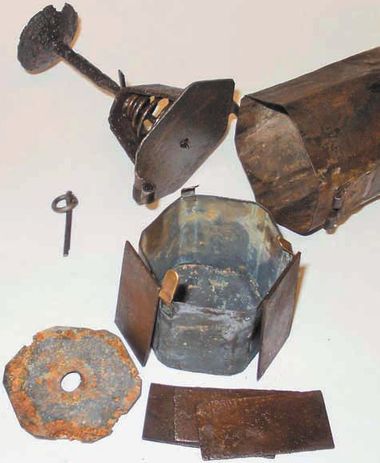

Части и детали гранаты системы Заславского. Фото Paul Spence

На рукоятке

гранаты крепился «хвост» из мочала, который на траектории служил стабилизатором.

Граната имела значительную длину – около 65-70 сантиметров. Вес её составлял около 600 грамм. При взрыве отдельные осколки летели на дальность до 50 метров.

Перед броском гранату надо было взять за рукоятку, расправить мочальный хвост и извлечь предохранительную чеку.

В 1915 году граната генерал-майора И. И. Заславского была произведена в количестве 200000 штук.

Гранаты системы штабс-капитана Прокопова

Гранаты штабс-капитана Прокопова, о которых упоминает генерал-майор И. И. Заславский, начали производиться несколько ранее, чем гранаты И.И. Заславского. По принципу действия и устройству они мало чем отличались от рассмотренного выше образца.

Граната № 1 системы штабс-капитана Прокопова имела корпус, изготовленный из цинка. Внутри корпуса размещалась кавалерийская шашка сухого пироксилина. Сверху на корпус надевался чугунный поясок с внешними насечками, которые, по замыслу конструктора, должны были упорядочить образование осколков. К крышке корпуса крепилась направляющая трубка, внутри которой перемещался ударник. На трубку надевался усечённый конус, в котором располагалась контрпредохранительная пружина. Ударник крепился к верхней крышке конуса. В служебном обращении от перемещения конус удерживался предохранительной клипсой, которая вставлялась между ним и корпусом гранаты.

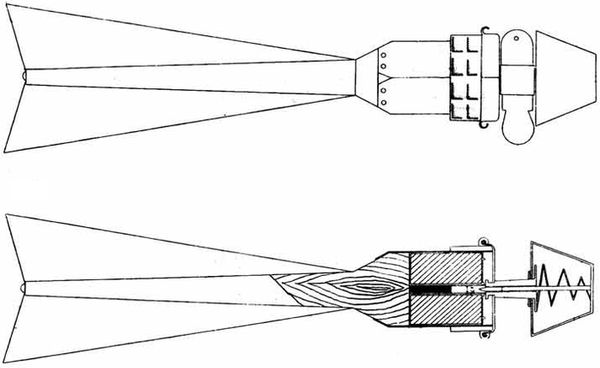

Устройство гранаты Прокопова №1

Рукоятка гранаты изготовлялась из дерева и к ней крепились три матерчатых пера, служивших стабилизаторами.

Перед броском необходимо было расправить матерчатые перья и удалить предохранительную клипсу. При встрече с преградой усечённый конус с ударником преодолевал сопротивление контрпредохранительной пружины и накалывал капсюль-воспламенитель, что приводило к взрыву детонатора и заряда ВВ.

Граната, имевшая обозначение №2, почти не отличалась от вышеописанного образца.

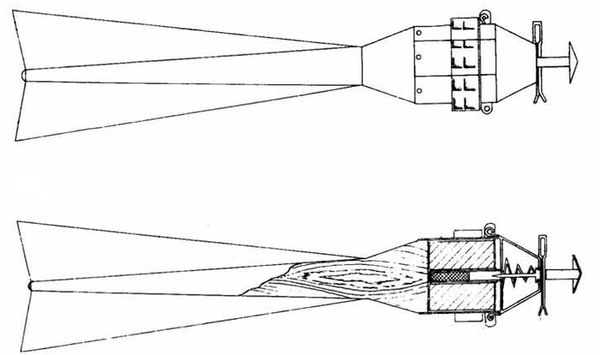

Устройство гранаты Прокопова №2

Гранаты предписывалось хранить в сухом месте, при комнатной температуре, беречь от ударов и падений.

Перед броском в гранату вставляли запал и расправляли стабилизатор. При встрече с преградой ударник накалывал капсюль, отчего происходил взрыв детонатора и заряда гранаты.

В ограниченном количестве (около 1000 штук в месяц) гранаты системы Прокопова производили в мастерских инженерно-сапёрных батальонов Северного фронта.
