Органическое стекло (плексиглас) представляет собой полимеризованный метиловый эфир метакриловой кислоты (полиметилметакрилат). Органическое стекло обладает прозрачностью, не изменяющейся со временем, бесцветностью, морозостойкостью, высокими механическими свойствами, устойчивостью к действию бензина и масел. Недостатками его являются сравнительно низкая теплостойкость (размягчается при нагреве до 85 °С) и недостаточно поверхностная прочность.
Изделия из этого стекла могут быть окрашены в любой цвет путем выдержки в спирто-ацетоновых растворах красителей. Органическое стекло растворяется в дихлорэтане и ацетоне; это свойство используют при склеивании деталей, изготовленных из него. Выпускают органическое стекло в виде листового поделочного материала (толщина листов от 0,8 до 30 мм), который легко поддается всем видам механического и ручного
Целлулоид входит в группу так называемых эфироцеллюлозных пластиков, изготавливаемых на основе различных эфиров целлюлозы и их соединений, получаемых при обработке целлюлозы кислотами или другими веществами. Этот материал бывает прозрачным или непрозрачным, бесцветным или окрашенным. Целлулоид хорошо поддается механической обработке и ручному процессу гравирования, штамповке, склеиванию. Основной недостаток целлулоида – сильная горючесть (вплоть до самовоспламенения при длительном действии прямых солнечных лучей или при нагреве до 100 °С), а также склонность к пожелтению при долгом пребывании на свету. Целлулоид выпускают в листах толщиной от 0,15 до 5 миллиметров.
Винипласт – термопластический материал коричневого цвета. Он обладает чрезвычайно высокой стойкостью к действию воды, бензина, масел, спирта, кислот, щелочей, хорошими диэлектрическими свойствами и большой прочностью на удар; растворяется винипласт в дихлорэтане, ацетоне, бензоле и др. Применяется как конструкционный и электроизоляционный материал, изделия из которого изготавливают методами механической обработки. Винипласт хорошо поддается механическому гравированию, хуже – ручному. Недостатком винипласта является невысокая морозостойкость. При температуре ниже 15 °С материал приобретает хрупкость. Промышленностью выпускается в виде листов и плит толщиной от 1 до 20 мм и в виде труб с внешним диаметром от 10 до 166 мм и толщиной стенки 2–80 миллиметров.
Эбонит – материал черного или темно-коричневого цвета, хорошо поддается механическому и ручному гравированию. После гравирования буквы и другие знаки на нем обычно закрашивают белой краской. Выпускается эбонит в листах размером 1000 x 500 мм и толщиной от 0,5 до 32 мм, а также в виде прутков длиной от 250 до 1000 мм и диаметром от 5 до 75 миллиметров.
Гетинакс – материал коричневого цвета, представляет собой слоистый пластик, наполнителем в котором служит специальная бумага. Он имеет полированную поверхность, гибок при температуре выше 20 °С. Гетинакс является конструкционным и электроизоляционным материалом; хорошо поддается механическому гравированию, хуже – ручному. Изготавливается гетинакс в виде листов размером от 400 x 400 мм и толщиной от 0,2 до 50 миллиметров.
Текстолит – это слоистый пластик, получают его путем горячего прессования листов ткани (бязи, миткаля и др.), пропитанных резольной бакелитовой смолой. Для ручного гравирования он малопригоден ввиду образования ворса. Механическое гравирование возможно при большой частоте вращения резца. В то же время листовой текстолит из шифона [3] легко поддается обработке любым способом гравирования. Толщина выпускаемых листов текстолита составляет от 0,5 до 70 миллиметров.
3
Шифон – тонкая шелковистая хлопчатобумажная ткань полотняного переплетения повышенной плотности.
Инструменты и приспособления
Инструменты и всевозможные приспособления, которыми гравер пользуется во время работы, обычно отражают направленность его специализации. И если гравировкой, например, занимается домашний мастер-любитель, то его творчество, как правило, ограничивается ручными операциями, а в оснащенности рабочего места основное значение имеют слесарные принадлежности.
На таком рабочем месте могут находиться следующие инструменты и приспособления: большое количество штихелей различной конфигурации, зубильца, сечки, чеканы, матики, зеки, пуансоны, молоток, надфили и рифлевки всевозможных профилей, ножовка, ножницы по металлу, прямая шлифовально-гравировальная машинка (инструмент Dremel) или бормашина с набором зубных боров, оселки для заточки штихелей, слесарный угольник, пространственный угольник-притир, разметочная плита и наковальня, лекальные тиски, шаровые
Разумеется, обилие необходимой оснастки, инструментов и приспособлений требует специального обустройства рабочего места, поскольку беспорядок в хранении инструмента и материалов снижает качество работы и повышает вероятность травматизма. Таким образцовым рабочим местом можно считать изображенный на рис. 1 универсальный ювелирно-граверный верстак. Если вы собираетесь посвятить много времени своему увлечению или превратить хобби в источник заработка, имеет смысл изготовить такой же верстак или переделать по описанному ниже принципу подходящий стол.
В отличие от обычных слесарных верстаков, показанный верстак напоминает письменный стол с выступом с правой стороны на столешнице для удобства опоры локтя правой руки. С левой его стороны имеется подъемно-поворотный подлокотник, который в процессе работы может выдвигаться и поворачиваться. Подушка подлокотника, изготовленная из поролона и покрытая дерматином, закреплена на металлической пластинке, к которой приварен подъемно-регулировочный винт. Подлокотник вращается на оси и крепится подъемно-регулировочным винтом в том или ином положении.
Каркас верстака сварной и изготовлен из угловой стали размером 36 x 36 мм, а ножки – из угловой стали 50 x 50 мм. Длина верстака 1100 мм, ширина с левой стороны 375 мм, а с правой, с учетом выступа, 775 мм, высота 875 мм. С боков верстак обшит листовым железом толщиной 1–1,5 мм. Крышка (столешница) изготовлена из фанеры толщиной 25 мм и покрыта линолеумом.

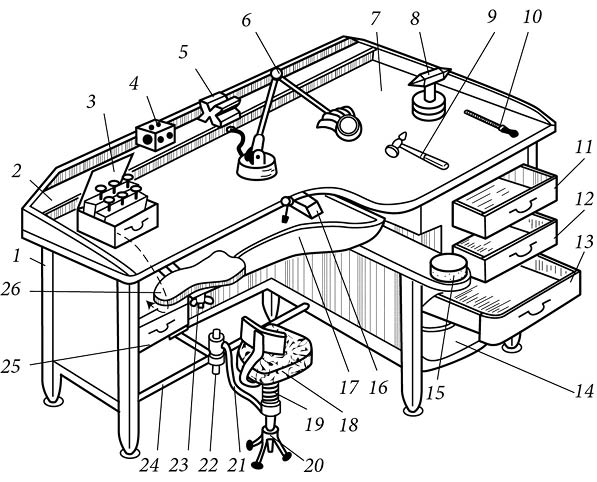

Рис. 1. Универсальный ювелирно-граверный верстак: 1 – каркас; 2 – полочка; 3 – коробка с набором штихелей; 4, 5 – призмы; 6 – шарнирно-поворотная электролампа с линзой; 7 – столешница; 8 – настольная наковальня; 9 – место расположения молотков; 10 – место расположения напильников; 11–14 – выдвижные ящики; 15 – круглая наковальня; 16 – фенагель; 17 – выдвижной сборник; 18 – сиденье со спинкой; 19 – спиральная пружина стула; 20 – тренога стула; 21 – труба кронштейна; 22 – ось консоли; 23 – подъемно-регулировочный винт подлокотника; 24 – опора для ног (труба); 25 – коробка с инструментом; 26 – подлокотник.
Длина столешницы – 1200 мм, ширина с левой стороны – 425 мм, а с правой, с учетом выступа, – 825 мм, общая высота верстака с крышкой – 900 мм. Над крышкой с двух боковых сторон укреплены деревянные бортики, а с задней стороны они соединены с полочкой, где хранят призмы, инструмент, детали, предназначенные для гравирования. С левой стороны подлокотника имеются два ящика, в которые вставляют настольные коробки с набором штихелей и прочим граверным инструментом. На правой стороне выступа верстака находится тумбочка с четырьмя деревянными выдвижными ящиками для хранения чертежей, вспомогательного инструмента и готовых деталей. С левой стороны тумбочки под крышкой имеется выступ, в нижней части которого приварена к каркасу стальная пятимиллиметровая пластина (полочка) для размещения бормашины и ударно-режущего инструмента (молотков, зубил, чеканов и др.), а на передней части полочки закреплена круглая наковальня с резиновой прокладкой внизу во избежание шума при ударе молотком по выправляемой или вырубаемой детали. В центре верстака напротив сидящего гравера закреплен с двух сторон винтовыми эксцентриками деревянный фенагель, предназначенный для обработки на нем деталей. Под фенагелем имеется выдвижной сборник, в котором собирается стружка.
