Грузовые автомобили. Кривошипно-шатунный и газораспределительный механизмы
Шрифт:
Воспринимает усилия передающиеся от шатунов и преобразует их в крутящий момент, который через маховик передается механизмам силовой передачи. Бывают кованные стальные коленчатые валы и литые из легированного чугуна.
Коленчатый вал состоит из опорных коренных шеек 1 и шатунных шеек 2, соединяющих их щек, носка (передней части) и хвостовика (задней части). Продолжением щек, являются противовесы 5, уменьшающие действие инерции. С этой целью шатунные шейки сделаны полыми.
В четырехцилиндровых двигателях число коренных шеек на одну больше, чем шатунных. Шатунные шейки, число которых у рядных двигателей равно числу цилиндров, у четырехцилиндровых двигателей расположены попарно под углом 180
Внутри шатунных подшипников сделаны полости для центробежной очистки масла. При вращении коленчатого вала, под действием центробежной силы, продукты изнашивания подшипника скольжения оседают на стенках полости. По трубке, расположенной в средней части полости, очищенное масло выходит на поверхность шатунной шейки.
На переднем конце коленчатого вала крепят распределительную шестерню и шкив привода вентилятора, а в торец вала ввертывают храповик.
Осевое перемещение вала ограничивают сталебаббитовые кольца, установленные в переднем коренном подшипнике. К фланцу заднего конца коленчатого вала крепят маховик.Маховик
Маховик – чугунный диск с тяжелым ободом. Он служит для равномерного вращения коленчатого вала и преодоления двигателем повышенных нагрузок при трогании с места и во время работы. Маховик выводит поршни из мертвых точек, повышает плавность работы, облегчает пуск двигателя. На ободе маховика 6 напрессован зубчатый венец 7 для пуска двигателя от стартера. Маховик крепят установочными штифтами и несимметрично расположенными болтами, которые должны быть затянуты с моментом 140-150 н .м (14-15 кгс м). У некоторых двигателей имеется фланец, в котором просверлены отверстия для крепления маховика болтами. Иногда с задней стороны маховика некоторых двигателей предусмотрена выточка для размещения сцепления.

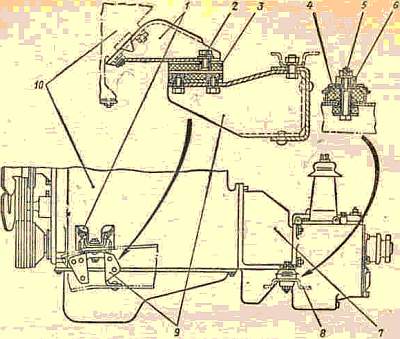

Крепление двигателя
Картер – это основание, на котором крепят основные детали двигателя. Картер изготавливают из алюминиевого сплава. Кривошипной камерой называется место картера, в котором вращается шатун и щеки коленчатого вала. Крепление двигателя к раме или подрамнику должно быть надежным, но упругим, чтобы вибрация двигателя не передавалась кузову, а перекосы рамы при движении не вызывали повреждения деталей крепления. Для этой цели между рамой автомобиля и опорными лапами двигателя помещают резиновые подушки.
Часто ставят по две опоры справа и две опоры слева у передней и задней частей двигателя. У четырехтактного двигателя в передней части картера находится коробка распределительных шестерен: в верхней части – расположен распределительный (кулачковый) вал, закрепленный подшипниками. Снизу картер закрыт штампованной крышкой – поддоном. Между картером и поддоном установлена прокладка.
Неисправности кривошипно-шатунного механизма
Работа двигателя должна быть в пределах установленных норм (паспортные данные на механизм). Двигатель должен работать ровно, без перебоев и стуков, расходовать топливо и масло согласно паспортным
Если у вас повышенный расход масла, непонятные стуки и шумы в двигателе, значительный износ деталей, причем наблюдается сильное задымление, возникают трещины на головках цилиндров или на поверхности блока цилиндров, следует задуматься о техническом состоянии автомобиля.
Резкое падение давления масла чаще всего происходит при выплавлении подшипников. Автомобиль надо остановить и не продолжать дальнейшее движение до устранения неисправности или же вызвать техническую мобильную службу поддержки.
Стуки в двигателе . Распознание характера стуков и определение неисправностей требуют большого опыта. При износе поршневых пальцев и втулок верхних головок шатунов стуки звонкие, при всех режимах работы двигателя.
При износе поршней звонкий звук, который прослушивается при работе холодного двигателя и уменьшаетя по мере его прогревания.
Об износе вкладышей коренных подшипников говорит усиливающийся звонкий стук при резком увеличении числа оборотов двигателя. Об износе вкладышей шатунных подшипников можно судить при наличии глухого стука при увеличении числа оборотов двигателя.
Прослушиваются звуки стетоскопом. Для этого стержнем стетоскопа касаются двигателя в местах возможного возникновения стуков.

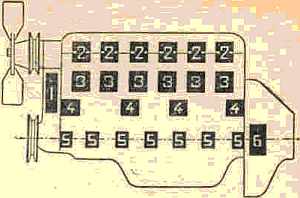

Рис. Зоны прослушивания двигателя с нижним расположением клапанов стетоскопом.
1 – распределительных шестерен; 2 – клапанов; 3 – поршневых пальцев; поршней, колец и шатунных подшипников; 4 – подшипников распределительного вала; 5 – коренных подшипников; 6 – маховика.Газораспределительный механизм
Схема, устройство работа
В механизм газораспределения входят: распределительный вал и его привод. Передаточные детали – толкатели с направляющими втулками, а при верхнем расположении клапанов еще штанги и коромысла, клапаны, их направляющие втулки и пружины, опорные шайбы пружин с деталями их крепления.
Для своевременной подачи в цилиндры воздуха (в дизельных двигателях) или горючей смеси (в карбюраторных двигателях) и для выпуска из цилиндров отработавших газов, в четырехтактных двигателях применяют клапанный механизм газораспределения.
Клапаны в определенные моменты открывают и закрывают каналы головки цилиндров, таким образом обеспечивают сообщение цилиндров двигателя с впускным и выпускным трубопроводами.
В таких двигателях для лучшей очистки цилиндров от отработавших газов и заполнения их свежим воздухом или горючей смесью клапаны открыты дольше, чем в простейшем двигателе.
Мощность двигателя напрямую зависит от степени очистки цилиндров от обработавших газов, и от притока количества воздуха или горючей смеси.
Чтобы воздуха или смеси поступило больше, впускные клапаны должны быть открыты заблаговременно, т.е. до прихода поршня в верхнюю мертвую точку.
При вращении распределительного вала, его кулачок 1 , набегая на толкатель 2, поднимет его вместе со штангой 7(для верхнего расположения клапанов). Штанга поднимает короткое плечо коромысла 9 при этом длинное плечо коромысла, нажимая на клапан открывает его. После прохождения кулачка пружина 4 закрывает клапан и возвращает все детали его привода в исходное положение. В механизме с нижним расположением клапанов, кулачок набегает на толкатель, который непосредственно открывает клапан 6, так же открываются и закрываются остальные клапана двигателя.
