Hawker Hurricane. Часть 2, Иванов С. В.

Hawker Hurricane. Часть 2

на обложку

Иванов С. В.

Шрифт:

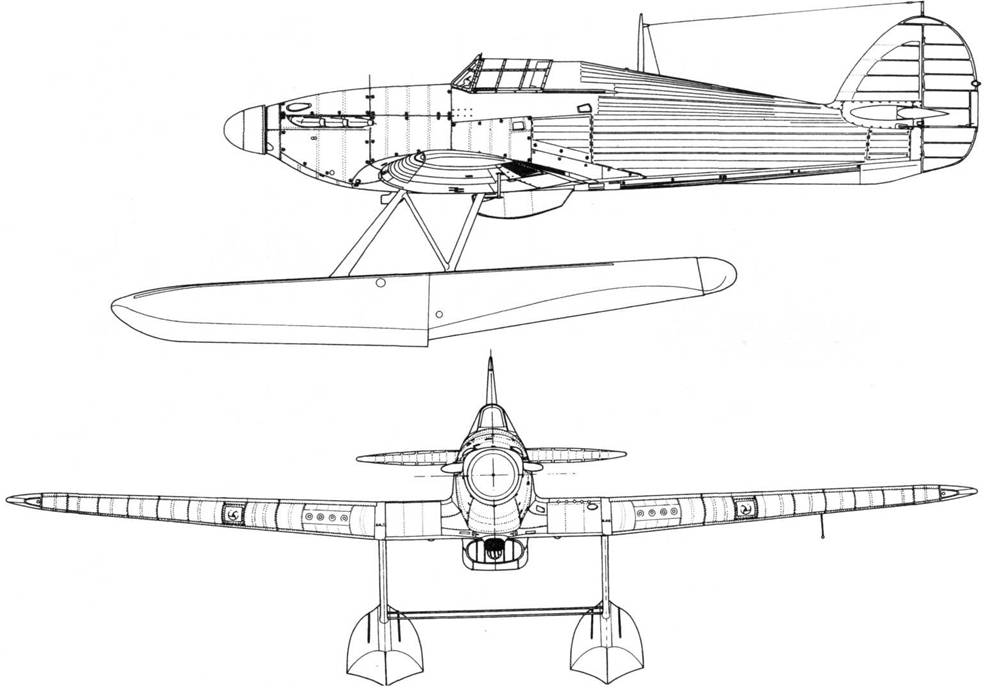

Hawker Hurricane Mk I нереализованный проект гидросамолета

Hawker Hurricane Mk I проект самолета

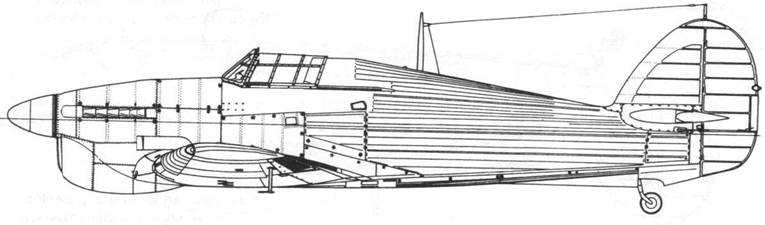

с двигателем Бристоль Кентавр

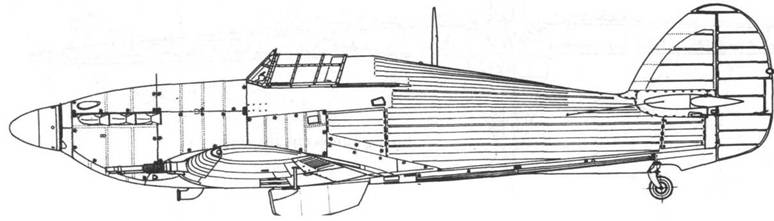

Hawker Hurricane Mk I проект самолета с двигателем Роллс-Ройс Гриффон

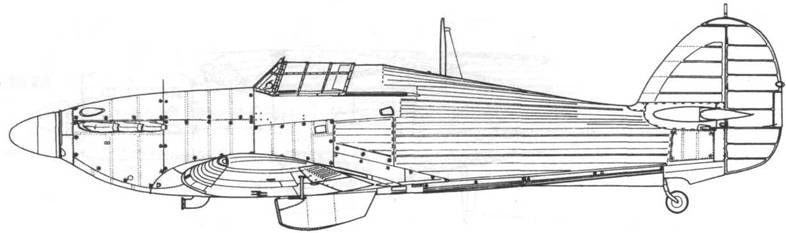

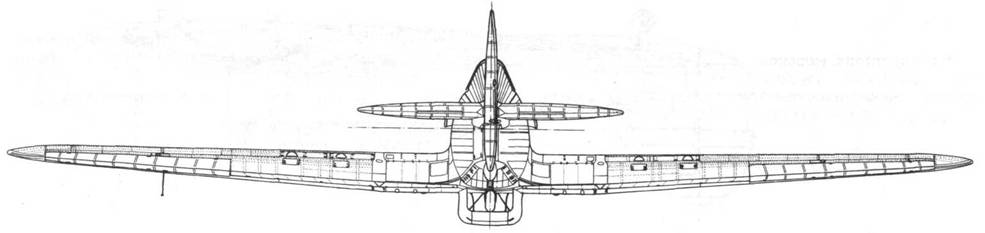

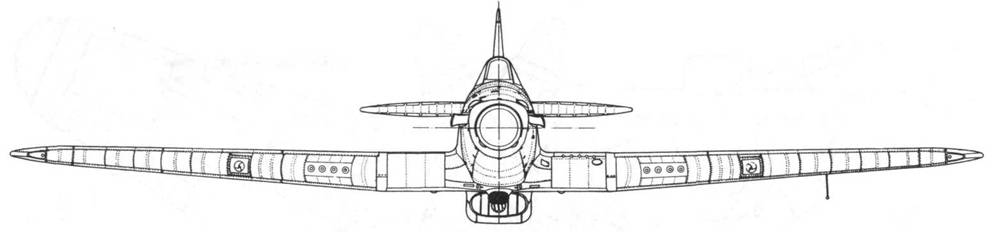

Hawker Hurricane Mk I

проект самолета с двигателем Нэпи Даггер

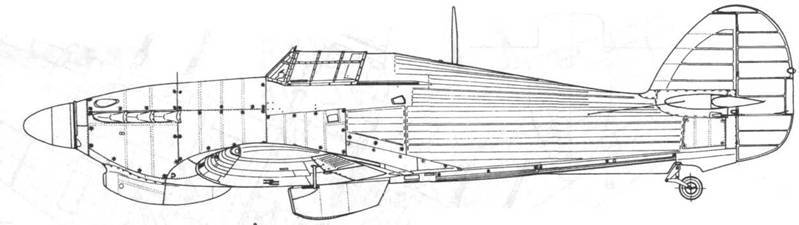

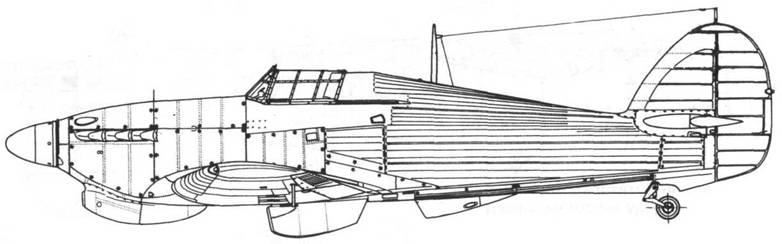

Hawker Hurricane Mk IIA серия 1

Hawker Hurricane Mk IIA серия 1 с винтом De Havilland

Hawker Hurricane Mk IIA

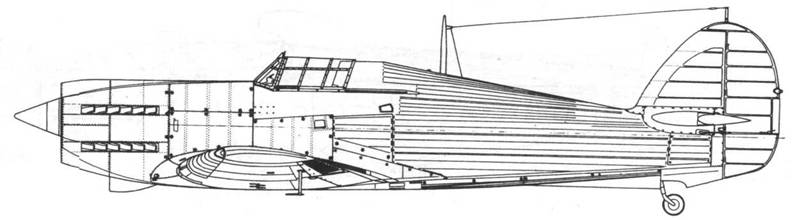

серия 1 с направляющими для ракет

Hawker Hurricane Mk IIA серия 1

Hawker Hurricane Mk IIA серия 1 с дыиогенераторами

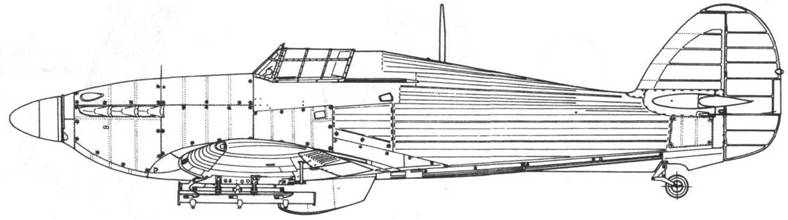

Hawker Hurricane Mk IIA серия 1 с бомбодержателями

Hawker Hurricane Mk IIB

HawkerHurricane Mk IIB (T)

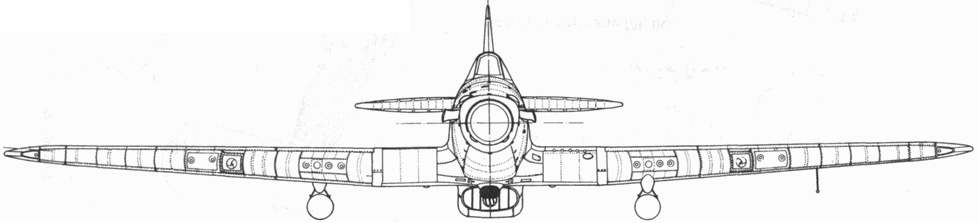

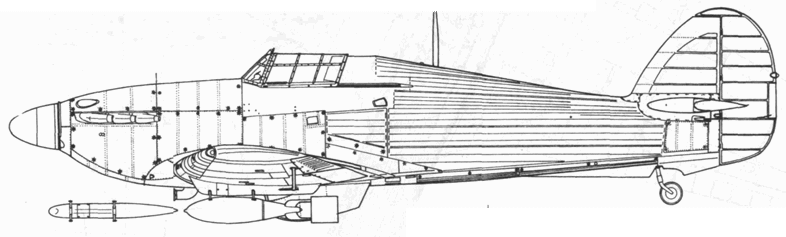

Hawker Hurricanc Mk IIB (Hurribomber) с 227-кг бомбами под крыльями

Hawker Hurricane Mk IIB (Hurribomber)

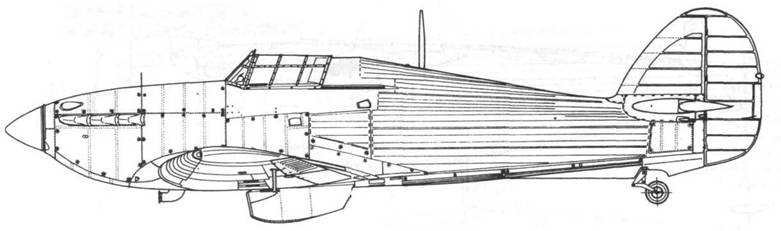

Hawker Hurricane Mk IIC

Hawker Hurricane Mk IIC с поздним вариантом пушек

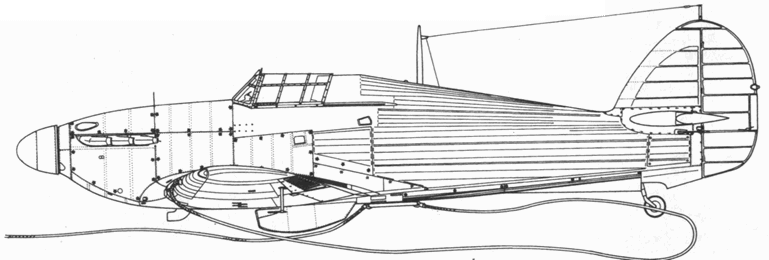

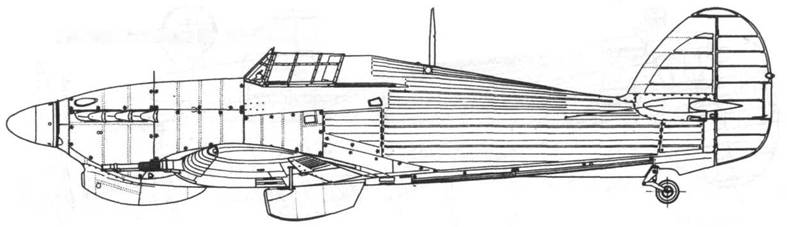

Hawker Hurricane Mk IIB с подвесными топливными баками

Hawker Hurricane Mk IIC (T)

Hawker Hurricane Mk IIВ (T)

Hawker Hurricane Mk IIC

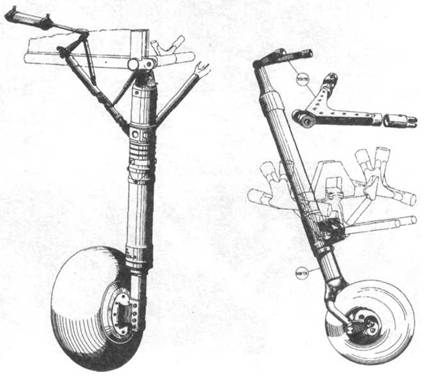

с выхлопными патрубками позднего типа и хвостовым колесом фирмы Локхид

Hawker Hurricane Mk IIC проект тральщика магнитных мин

Hawker Hurricane Mk I с буксирным тросом к бомбардировщику Виккерс Веллингтон

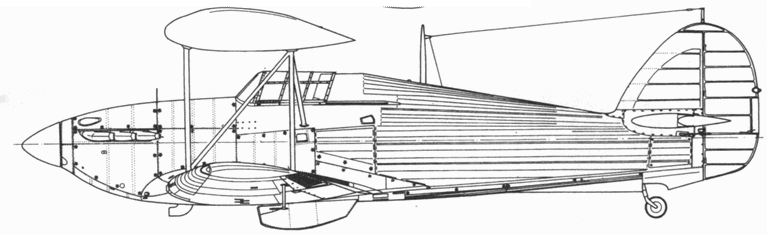

Hawker Hurricane Mk I биплан

1. Генератор 500 Вт. 2. Наддув. 3. Приборная доска. 4. Прицел. 5. Карман для карт. 6. Ремни кресла. 7. Верхний огонь. 8. Пустынное оснащение. 9. Задний позиционный огонь. 10. Осветительные ракеты. И. Нижний огонь. 12. Радиостанция. 13. Кислородный баллон. 14. Компас. 15. Баллон со сжатым воздухом. 16. Электростартер. 17. Гидронасос. 18. Пневмонасос. 19. Аккумулятор. 20. Строевые огни. 21. Аптечка первой помощи. 22. Карман для тента. 23. Манометр. 24. Позиционные огни. 25. Посадочные прожектора. 26. Пулеметы 7,7 мм. 27. Фотопулемет (справа). 28. Рукоятки. 29. 20-мм пушки. 30. Огнетушитель. 31. Идентификационное устройство. 32. Лом.

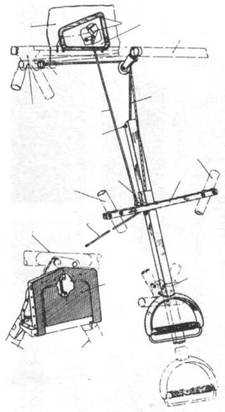

Подножка

Моторама самолета Хоукер «Харрикейн Mk II». Снимок сделан в 1999 году во время реставрации самолета.

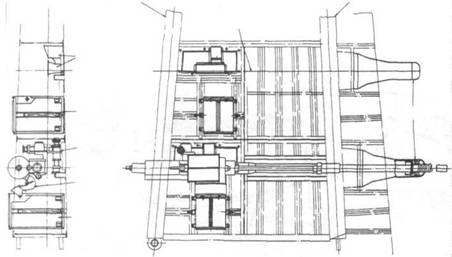

Конструкция центроплана

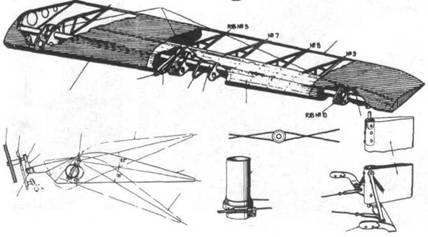

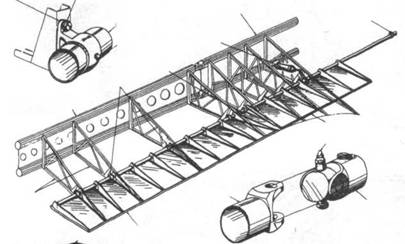

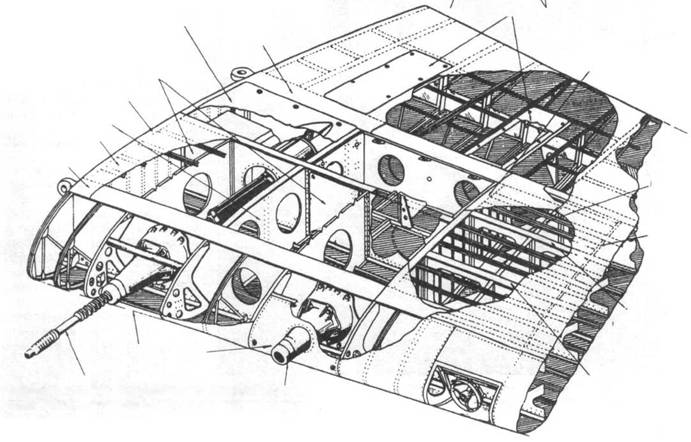

Конструкция крыла

закрылок

элерон

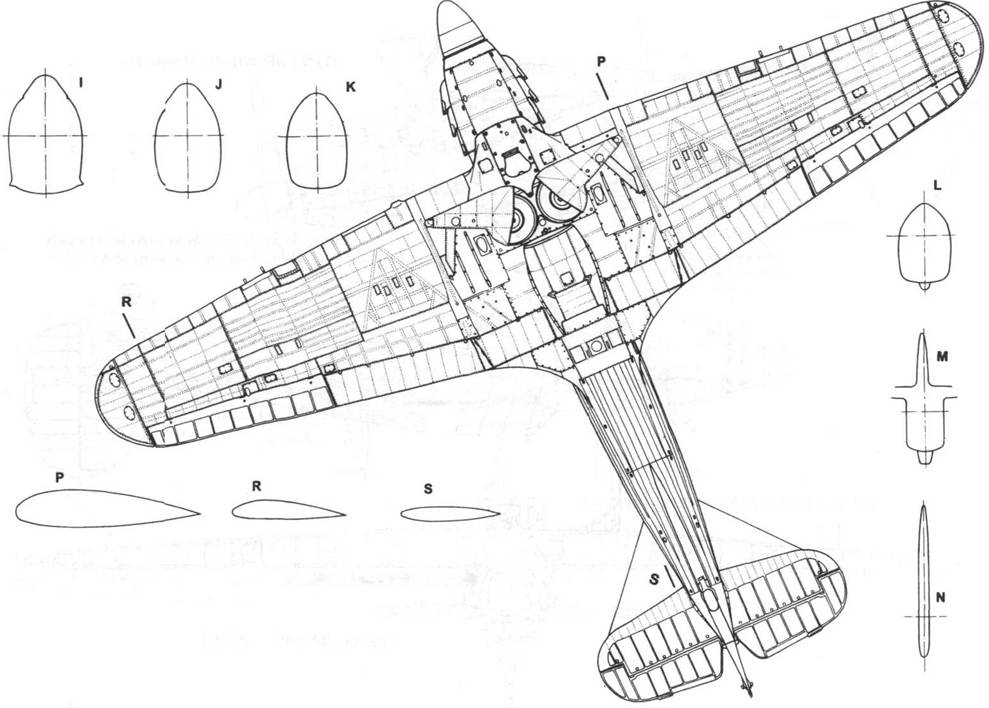

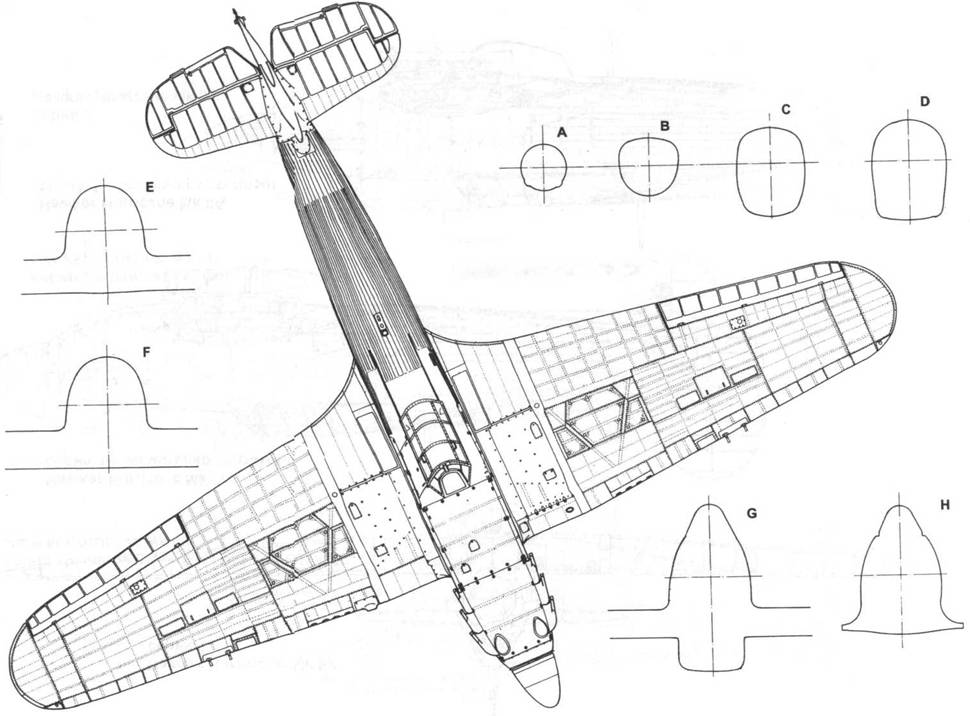

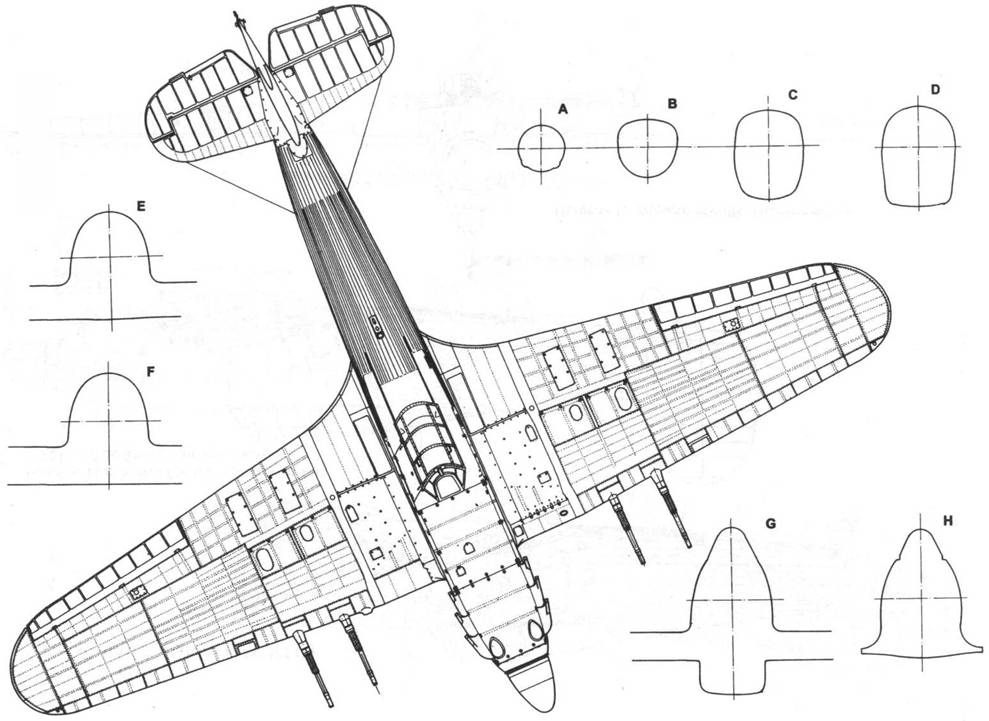

Расположение листов обшивки

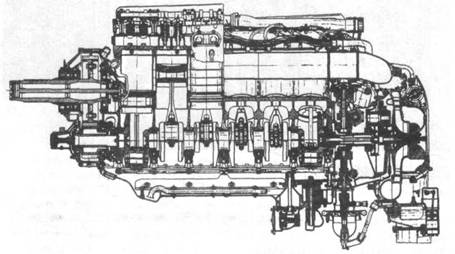

Двигатель Роллс-Ройс <<Мерлин II» в разрезе.

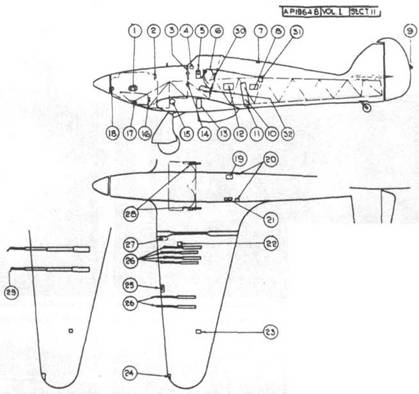

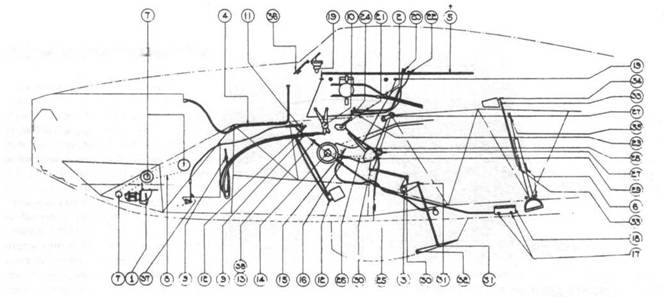

Диаграмма точек смазки «Харрикейна».

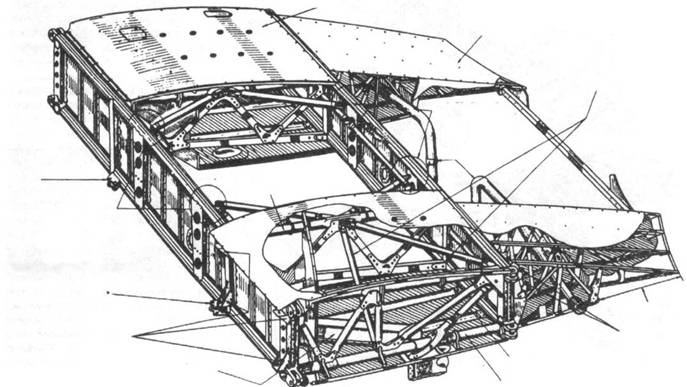

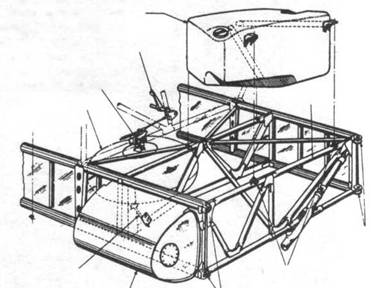

Схема конструкции центроплана и расположения на нем маслобака, а также левого бензобака. Бак имел специальную форму, рассчитанную на установку впритык к несущим элементам Центроплана.
