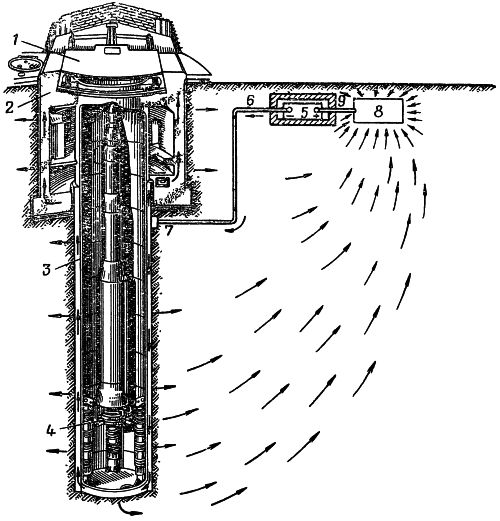

в грунтовый массив. Из грунтового массива ток течет на анодное заземление 5, откуда по проводу 9 возвращается к положительному полюсу источника тока 5 Несмотря на дороговизну катодной защиты, она себя, по мнению американских специалистов, вполне оправдывает, так как в качестве вспомогательных электродов (анодов), которые преднамеренно отдаются коррозии на разрушение, используются полосы из дешевых металлов. В зарубежной печати утверждается, что катодная защита может оказаться весьма эффективной для коррозионной защиты самих ракет и некоторых агрегатов технологического оборудования.
Следует заметить, что катодная защита находит применение не только при строительстве новых шахт, но и в шахтах для ракет «Титан-2» и «Минитмен-1», уже имеющих значительные коррозионные повреждения. Отмечалось, что она позволяет стабилизировать эти повреждения и приостановить процесс дальнейшего коррозионного разрушения металлических конструкций шахт.
Как видно, предоставляемый современной наукой арсенал средств защиты стратегических ракет и их шахтных установок от коррозии довольно велик. И тем не менее, отмечается в зарубежной печати, при этом еще не удается полностью исключить заботы о коррозии. За процессами возможного разрушения металлов от действия агрессивных сред в шахтах приходится постоянно следить.
На пусковых установках ракет «Титан-2» и «Минитмен» для оценки состояния внутренней атмосферы используется, например, визуальный химический способ. Он основан на свойстве особого вещества — силикагеля изменять окраску при увеличении влажности окружающей среды сверх определенного уровня. Проверку коррозионного состояния ракет осуществляют с помощью металлического индикатора в виде тонкой металлической пластинки, на которую нанесен молекулярный по толщине слой другого металла, весьма чувствительного к коррозии. Процесс корродирования пластинки дает возможность косвенно определить суммарное воздействие агрессивной среды шахты на чувствительные элементы ракеты. Но и эти способы, как сообщалось в печати, стремятся заменить дистанционными электрическими системами, обеспечивающими непрерывное и более точное наблюдение за микроклиматом шахт и состоянием ракет.
Таковы некоторые проблемы защиты ракет от коррозии. А поскольку важнейшее слово в борьбе с ней принадлежит химии, ее по праву можно считать одной из ближайших союзниц и помощниц ракетной техники.
СТЕКЛОПЛАСТИКИ НА РАКЕТАХ
Пожалуй, ни один вид техники так быстро не видоизменяется, не модернизируется, как военная техника. Естественно, касается этот процесс и ракетного вооружения. Один из весьма важных факторов совершенствования ракет, указывается в печати, — улучшение их летно-технических характеристик, и прежде всего увеличение веса боевой части и дальности стрельбы при заданном стартовом весе ракеты, либо, наоборот, — уменьшение стартового веса и габаритов ракеты при неизменном весе боевой части и дальности стрельбы. Решать подобные задачи можно различными способами, однако главным специалисты считают уменьшение веса конструкции ракеты, или, иначе, — ее «пассивного веса».
Взаимосвязь пассивного веса ракеты и дальности стрельбы, зависящей от скорости в конце активного участка траектории полета (после выгорания топлива), установлена основоположником ракетостроения К. Э. Циолковским в его классической формуле:
где V — скорость в конце активного участка траектории полета;
С — эффективная скорость истечения газов;
GCT —стартовый вес ракеты;
GT —вес топлива.
Влияние веса конструкции ракеты на дальность стрельбы в зарубежной литературе иллюстрировалось следующим примером: если уменьшить вес конструкции последней, третьей ступени американской стратегической ракеты «Минитмен» только на 1 килограмм, то дальность стрельбы увеличивается на 16 километров. Именно поэтому с самого начала развития ракетной техники конструкторы уделяют большое внимание использованию таких конструктивных решений и конструкционных материалов, которые позволяют добиться максимально возможного снижения пассивного веса ракеты. С этой целью, сообщала печать, для наиболее ответственных узлов и элементов ракеты в последнее время используют высокопрочные конструкционные материалы, среди которых особое место занимают так называемые композиционные материалы. К ним относятся материалы, состоящие из связующего вещества — матрицы, армированной, то есть усиленной, высокопрочными волокнами, частицами или нитевидными
Стеклопластики — это искусственные материалы. Они состоят из стекловолокон, обеспечивающих образцу механическую прочность, и матрицы, служащей для скрепления стекловолокон. В США в ракетной технике используются обычно стекловолокна марок Е и S-994, в состав которых в различных пропорциях входят окиси кремния, магния, бора, натрия, калия, а в качестве матрицы— различные связующие смолы, чаще всего эпоксидные. Относительная доля стекловолокна в стеклопластике около 80 процентов, остальное приходится на долю связующих смол.
Плотность стеклопластика невелика — около 2 г/см3, а предел прочности на растяжение достигает 100 кг/мм2 и более. К этому следует добавить немагнитность, хорошие тепло-, звуко- и электроизоляционные свойства в сочетании с высокой коррозионной и химической стойкостью к морской воде, растворителям и другим агрессивным средам. Подобные качества стеклопластиков и определяют уверенность зарубежных специалистов в способности этих синтетических материалов успешно конкурировать с традиционными конструкционными материалами— сталями и высокопрочными сплавами. Уже в настоящее время в американском ракетостроении стеклопластики используются при изготовлении баллонов для хранения на борту ракет газов высокого давления, носовых конусов боевых частей баллистических ракет. Из них изготовляются отсеки корпуса второй ступени ракеты-носителя «Сатурн-1» между баком с окислителем и баком с горючим. На некоторых типах зарубежных зенитных ракет из стеклопластиков изготовлены управляющие поверхности, стабилизаторы, пусковые трубо-контейнеры. Стеклопластиковый корпус имеет, в частности, твердотопливная противоракета «Спринт».
Однако наибольшее распространение, отмечает печать, стеклопластики получили при изготовлении корпусов двигателей стратегических ракет, работающих на твердом топливе. Из них изготовлены, например, корпуса двигателей третьих ступеней американских ракет «Минитмен», размещаемых в шахтных пусковых установках, второй ступени ракеты «Поларис» А-2 и обеих ступеней ракеты «Поларис» А-3, которыми вооружены атомные ракетные подводные лодки. Сообщалось, что стеклопластики применяются также для корпусов двигателей разрабатываемых стратегических ракет «Минитмен-3» и морской ракеты «Посейдон», которыми в США плакируют заменить ракеты устаревших модификаций.
В других странах стеклопластики также довольно широко используются в ракетной технике. Во Франции, например, из стеклопластиков намечено изготовлять корпуса двигателя второй ступени создаваемой в настоящее время стратегической ракеты, предназначенной для вооружения подводных лодок. В печати приводились сведения об использовании стеклопластиков и в ракетостроении Англии, Швеции.
Столь широкое использование стеклопластиков объясняют рядом их важных преимуществ перед традиционными высокопрочными конструкционными материалами— легированными сталями, титановыми и алюминиевыми сплавами. Стеклопластики, например, обладают значительно большей удельной прочностью, то есть отношением предела текучести материала к его удельному весу. Сообщалось, что у высокопрочных сталей удельная прочность не превышает 2,5 x 106 см, а у наиболее прочных титановых сплавов — 3 x 106 см, тогда как у стеклопластиков, из которых изготовляются корпуса двигателей ракет «Минитмен» и «Поларис», удельная прочность равна 5 x 106 см. Это позволяет при заданных нагрузках, действующих на корпус ракеты в полете и во время транспортировки, используя стеклопластик, значительно сократить пассивный вес конструкции ракеты.
На силовую конструкцию ракеты в разных направлениях действуют различные по величине нагрузки и усилия. Поэтому металлические корпуса ракет, имеющие равную прочность во всех направлениях, используются, как считают, неэффективно. Из стеклопластиков же можно изготовить такие конструкции, которые в различных направлениях имеют различную прочность пропорционально действующим нагрузкам. Это также дает некоторый выигрыш в весе.
Подобный эффект снижения веса конструкции двигателя при использовании стеклопластиков виден на примере различных модификаций ракет «Поларис». Достигнутое при модернизации этих ракет увеличение дальности стрельбы с 2200 км («Поларис» А-1) до 2800 км («Поларис» А-2), а затем до 4600 км («Поларис» А-3) стало возможным, отмечала печать, прежде всего за счет уменьшения пассивного веса конструкции ракеты при замене сталей стеклопластиками.
