Художественная обработка металла. Чеканка
Шрифт:
Басма
Басма как вид художественной обработки металла известен с древних времен и является своеобразным развитием и усовершенствованием чеканки.
С 12 века он находит применение при изготовлении окладов икон, книжных переплетов, сундуков, ларцев и т.д.
Вместо многократных ударов чеканом, необходимых для изготовления сложной формы применялись фигурные чеканы – пуансоны, производящие тиснение. Достаточно одного удара пуансона, чтобы сообщить металлу соответствующую
Для тиснения басмы отливают басменную доску – матрицу из бронзы или изготавливают обронной техникой из стали.
Басменные доски являются развитием техники тиснения, они заменяют чеканку. Наивысшего расцвета басма достигает в 17 веке.
Басменная доска представляет собой невысокий монолитный металлический барьер с мягкими, плавными формами без острых краев, углов, резких выступов, которые прорывают металл при теснении. Общая высота рельефа может достигать 4 – 6 мм на стальных матрицах и 6 – 12 на бронзовых.
Процесс изготовления матрицы
Матрица изготовляется литьем из медных сплавов с последующей тщательной чеканкой или обронной техникой из стальной заготовки, тоже прочеканенной.
Оборотная сторона матрицы должна быть плоской, ровной и плотно лежать на верстаке.

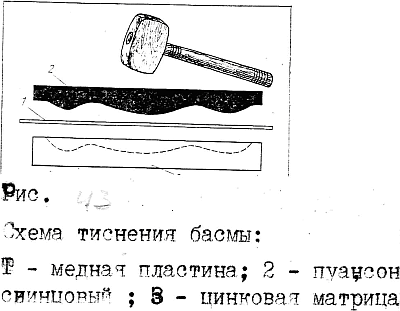

Технология тиснения басмы состоит в следующем. На матрицу кладется тонкий лист металла, толщина которого обычно не превышает 0,2 – 0,3 мм. Этот лист тонкого металла предварительно отжигают, отбеливают, шлифуют, полируют и обрезают, оставляя небольшой запас по периметру. Этот запас необходим для закрепления басмы на основу. Затем сверху накладывают прокладку из листового свинца.
По этой свинцовой подушке по этой подушке наносят удары деревянным молотком или осуществляют давление винтовыми и ручными прессами мощностью 5 – 10 т. Под действием силы пластичный свинец вдавливается во все углубления матрицы, точно повторяя ее рельеф. Такие же изменения претерпевает и металлический лист, зажатый между матрицей и свинцовой прокладкой. После тиснения свинец удаляют и с матрицы снимают басму – тонкий рельеф, точно производящий все детали матрицы, включая и фактуру. Рисунок на басме получается более мягким, сглаженным. Разница эта зависит от толщины листа, который применили для тиснения. Чем толще металлический лист, тем расхождение больше. Для устранения этого недостатка тиснения, уменьшения расхождения и для того, чтобы сделать рисунок на басме более четким и ясным, басменные доски-матрицы чеканятся несколько резче и суше, чем этого требует характер воспроизводимого узора.
В искусстве с древних времен басмы
Басму можно изготовить из мягких пластичных материалов – серебра, золота, алюминия, меди.
Серебро, латунь и некоторые другие более жесткие материалы требуют одного или двух промежуточных отжигов и повторных тиснений. Повторные тиснения с отжигом необходимы и для тиснения высоких рельефов и из чистых материалов.
При повторном тиснении рельеф, образованный на заготовке, должен точно совпадать с рельефом матрицы, так как даже при небольшом несовпадении выступающие элементы рельефа сминаются и заготовка портится.
При повторяющемся орнаменте матрицу изготовляют только для одного раппорта. В процессе тиснения заготовку передвигают и вновь производят ее оттиск.
В настоящее время при массовом производстве художественных изделий из металла применяется холодная листовая штамповка на прессах.
Штамповка позволяет с большой точностью воспроизводить авторский образец крупными сериями. Дает возможность получать тонкостенные детали с чистой поверхностью одинаковых размеров и веса, не требующие никакой последующей доработки.
Существенно повышает экономический эффект производства, так как исключены ручные операции и резко повышается производительность труда. В процессе производства изделий высококвалифицированные ювелиры и чеканщики заменяются менее квалифицированными рабочими.
Для листовой штамповки можно использовать металлы и сплавы, способные пластически деформироваться в холодном состоянии.
Это, в первую очередь, драгоценные металлы – золото, серебро, затем цветные металлы – медь и ее сплавы (томпак, латуни), никелевые сплавы, алюминий с его деформируемые сплавы; черные металлы – мягкие, малоуглеродистые стали и некоторые легированные стали.
Штамповка выполняется при помощи специальных инструментов – штампов, которые бывают различных конструкций в зависимости от назначения и состоят из рабочих элементов – пуансона, матрицы и вспомогательных частей – прижимов, снимателей, ограничителей, направляющих и др.
Различают штампы простого действия, предназначенных для выполнения какой-либо одной операции (вырезки, гибки и т.д.), и многооперационные штампы, которые могут выполнять несколько операций за один рабочий ход.
Матрицы и пуансоны, как правило, изготовляют из инструментальной стали с последующей закалкой. Остальные вспомогательные части штампов отливаются из чугуна или стали (плиты) или их делают из конструкционных сталей.
