И-16 Боевой «ишак» сталинских соколов. Часть 3

Иванов С. В.

И-16 тип 6 с двигателем М-25А

Данная модификация выпускалась в небольших количествах специально для Испании, в нижней части фюзеляжа монтировался третий пулемет ШКАС. На самом деле, ни один истребитель И-16 тип 6 в Испанию не прибыл.

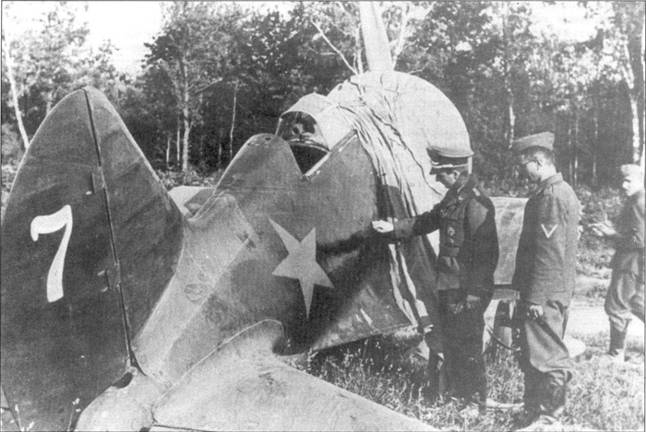

Офицер люфтваффе изучает пулевые пробоины в обшивке истребителя И-16 тип 5.

То,

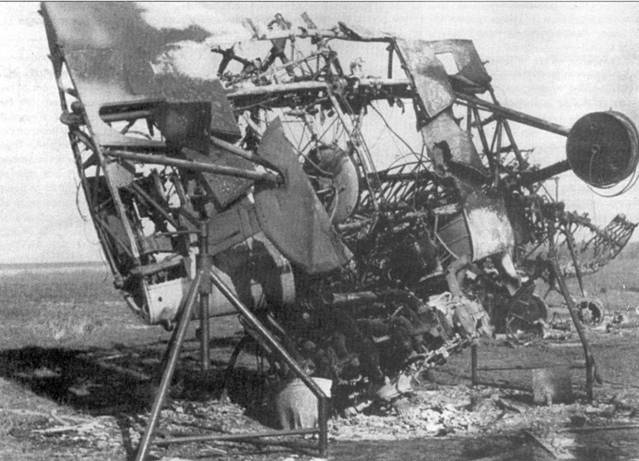

что осталось от сгоревшего И-16, снимок сделан 25 июня 1941 г. Видимо самолет подожгли русские, когда оставляли аэродром. Немцы захватили много самолетов на аэродромах, но еще больше аэропланов все-таки успели уничтожить советские войска.

Брошенный на аэродроме истребитель И-16 тип 10 с двигателем М-25.

Взлетает И-16 тип 29.

Немецкая разведка захватила самолеты УТИ-4.

И-16 тип 10 с двигателем М-25В

Истребители И-16 тип 10 выпускались в течение трех лет и получили очень широкое распространение. Им были присуши следующие характерные отличия:

1. установлен более мощный двигатель М-25В

2. вооружение усилено двумя синхронными пулеметами ШКАС, смонтированными над двигателем

3. сдвижной фонарь кабины летчика заменен фиксированным козырьком

4. прицел ОП-1 заменен на прицел ПАК-1

5. усилена конструкция крыла за счет включения в силовой набор дополнительных нервюр, передняя часть крыла получила дюралюминиевую обшивку, которая закрывает 44.5% верхней поверхности и 14,5% нижней поверхности консоли

6. введены посадочные щитки, уменьшен размах элеронов, начиная с самолета заводской номер 102175 установлен механический привод щитков вместо пневматического

7. усилена конструкция фюзеляжа

8. установлен новый маслорадиатор, в нижней части лобовой детали капота двигателя появилось отверстие для подвода воздуха к маслорадиатору.

И-16 тип 14 с двигателем М-22 (УТИ-2)

Двухместный учебно-тренировочный самолет без вооружения.

И-16 тип 15 с двигателем М-25А или М-25В (УТИ-4)

Двухместный учебно-тренировочный самолет без вооружения с двойным управлением. Отсутствуют лючки доступа к вооружению. Визуальный контроль уборки/выпуска шасси возможен только с заднего сиденья.

В ходе серийного производства в конструкцию самолета УТИ-4 постоянно вносились изменения, был установлен двигатель М-25 В с новым маслорадиатором. новый механизм уборки/выпуска шасси. Резиновый амортизатор заднего костыля заменен масляно-пневматическим. Некоторые самолеты УТИ-4 комплектовались винтами фиксированного шага А В-1. Начиная с самолета заводской номер 1521109, устанавливались 25-литровые топливные баки, а с января 1939 г. часть машин получила оборудование для полетов ночью, некоторые самолеты были изготовлены в варианте с неубираемым шасси.

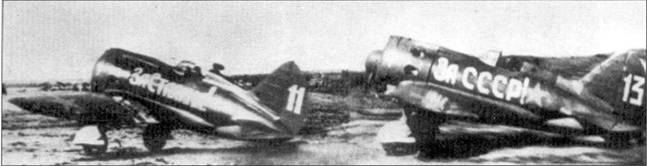

Два самолета И-16 тип 24 из 72-го смешанного авиаполка ВВС Северного флота, лето 1941 г. На самолете с бортовым номером «11» летал лейтенант Б.Ф. Сафонов, на истребителе с бортовым номером «13» – его ведомый, сержант С. Г. Сурженко.

И-16

тип 5 после вынужденной посадки, Юго-Западный фронт, август 1941 г.

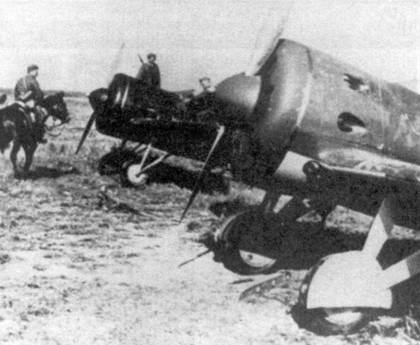

Брошенный на аэродроме Ставрополь истребитель И-16 из 20-й смешанной авиационной дивизии.

Лейтенант Петр Бринько из 13-го истребительного авиационного полка ВВС Балтийского флота на руках рассказывает о проведенном им воздушном бое. 13-й И All базировался на полуострове Ханко. До своей гибели 14 сентября 1941 г. в воздушном бою над Ленинградом, Бринько одержал 15 побед.

И-16 тип 17 с двигателем М-25В

Самолет И-16 тип 17 представлял собой И-16 тип 10. на котором крыльевые пулеметы ШКАС были заменены пушками ШВАК. Снарядные ленты укладывались вдоль лонжеронов центроплана на уровне шпангоута № 1 фюзеляжа. В местах установке пушек усилена конструкция крыла, съемная панель для доступа к пушке имела размеры 650x774 мм. На истребителях данной модификации, как и на И-16 тип 10. предусматривалось использование убираемого лыжного шасси.

И-16 тип 18 с двигателем М-62

Самолет И-16 тип 18 по сути представлял собой И-16 тип 10 с более мощным двигателем. На самолете усилена конструкция моторамы, введено бронирование топливных баков. Значительно доработана масло система, добавлен дополнительный маслобак емкостью 12 л при одновременном уменьшение объема основного маслобака до 23 л, увеличено проходное сечение воздухозаборника масло радиатора. Установлен новый карбюратор, выступающий за обводы капота двигателя.

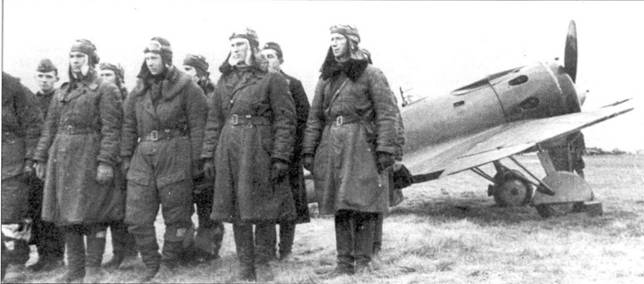

Строй летчиков из 154-го истребительного авиационного полка. 154-й ИАП входил в систему ПВО Ленинграда. Командир полка капитан В. И. Матвеев (третий справа) 8 июля 1941 г. таранил над Ленинградом фашистский бомбардировщик. За свой подвиг 22 июля он был представлен к званию Герой Советского Союза. Матвеев погиб в бою 1 января 1942 г.

Лейтенант Чирков из 158-го истребительного авиационного полка инструктирует своих ведомых перед боевым вылетом, июль 1941 г. Чирков одержал первую победу в воздушном бою 23 июня 1941 г. 158-й ИАП защищал небо Ленинграда.

На взлете истребитель И-16 сержанта Сурженко из 72-го смешанного авиаполка ВВС Северного флота, аэродром Ваенга.

На первой серии истребителей И- 16 тин 18 устанавливались винты фиксированного шага ВФШ и кок. аналогичный коку воздушных винтов истребителей И-16 тип 10. Позже самолеты стали комплектоваться винтами изменяемого шага ВИШ и новыми коками. разработанными специально для данных винтов. На самолетах последних серий монтировались воздушные винты АВ-1 и коки от винтов истребителей И-16 тип 24. Электрооборудование самолета запитывалось от 24-вольтовой аккумуляторной батареи 12А- 10. установленной в центроплане между третьим и четвертом шпангоутами. Для доступа к аккумулятору на нижней поверхности центральной секции фюзеляжа сделаны лючки.
