Иллюстрированный справочник. Отечественные автоматические винтовки
Шрифт:
Механизм винтовки СЩ в момент заряжания

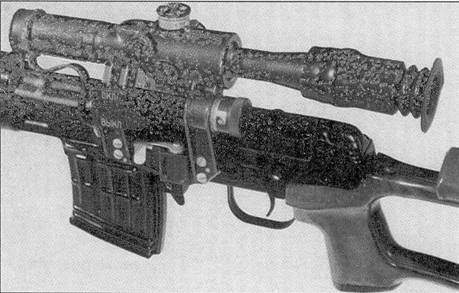

Фрагмент самозарядной снайперской винтовки СВД
Конструкция крепления задней части накладок СВД
I – ствольная коробка 2 –
Схема фиксации затворной рамы СВД в переднем положении
1 – затворная рама 2 – направляющие поверхности рамы 3 – заклепка отражателя
Конструкция крепления передней части накладок СВД: I – накладки 2 – сальник (передний упор накладок) 3 – верхнее кольцо

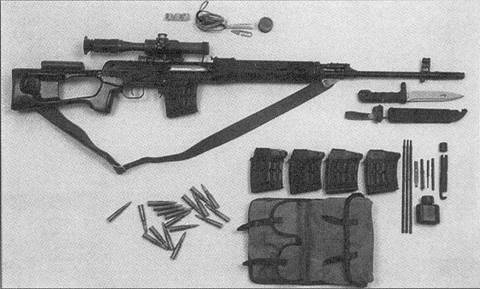

Самозарядная снайперская винтовка СВД
В своей системе Константинов применил ряд оригинальных решений, снизивших трудоемкость ее изготовления. Ствольная коробка изготовляется методом холодной штамповки из листовой стали. Щечки, муфта ствола, перемычки и затыльник приклада крепятся с помощью заклепок. Соединение ствола с муфтой выполнено прессовой посадкой казенной части ствола в гладкое отверстие муфты с последующей фиксацией штифтом. Газовая камера выполнена без газового регулятора. Ряд деталей винтовки изготовлен из пластмассы.
Над своим первым образцом ССВ-58 Б.Ф. Драгунов работал менее года. Этому способствовало его многолетнее (около 20 лет) увлечение стрелковым спортом. Кроме того, с 1950 года он руководил группой конструкторов, разрабатывавших спортивное стрелковое оружие. В 1958 году ССВ-58 прошла испытания, в которых по кучности значительно перекрыла норматив тактико-технических требований. Однако при стрельбе возникало множество задержек и даже поломок отдельных деталей (в среднем через 500-600 выстрелов). Работы по доводке и совершенствованию конструкции продолжались до 1962 года. Так только доводка магазина заняла целый год.
Стабильность рассеивания при интенсивной стрельбе во многом зависит от узла крепления цевья. В спортивных винтовках вопрос решается достаточно просто: так как у них приклад и цевье составляют одно целое, между цевьем и стволом делается гарантированный зазор. В самозарядной винтовке, в которой цевье выполнено раздельно с прикладом, пришлось искать принципиально новое решение, которое окончательно оформилось только к 1962 году. Цевье стали выполнять из двух половинок с вертикальным разрезом, которые передними концами упирались в неподвижный сальник чашеобразной формы, охватывающий ствол, при этом точка опоры оказалась на оси канала ствола. В задней части цевье подпружинено. При такой схеме нагрев и охлаждение ствола, разбухание и усыхание накладок не влияют на стабильность крепления, в любом случае концы накладок надежно прижимаются пружиной к опоре.
Самозарядная снайперская винтовка СБУ (ОЦ-ОЗ)
Для безотказной работы в условиях, сильной запыленности необходимо было увеличить зазор между ствольной коробкой и затворной рамой. Чтобы при этом не снизилась кучность, конструктор установил заклепку отражателя с цилиндрической головкой, которая ограничила боковую качку затворной рамы при закрытом затворе. Для обеспечения точности стрельбы большое значение имеет качество обработки ствольной коробки и внутреннего канала ствола. Ствольная коробка изготавливается методом фрезерования из заготовки, полученной горячей ковкой. Образуется жесткая и вместе с тем достаточно легкая конструкция.
Ствол изготавливается из цилиндрической заготовки глубоким сверлением на специальных станках под высоким давлением масла. После сверловки канал проходит двойную
В 1962 году винтовки конструкции Драгунова и Константинова были отобраны для широких войсковых испытаний в различных климатических зонах (в Туркестанском, Одесском, Московском военных округах). Образец Драгунова успешно прошел все этапы испытаний и был принят на вооружение в 1963 году под наименованием СВД («снайперская винтовка Драгунова»). В этом же году изготовили установочную партию из 200 штук, а с 1964 года началось серийное производство.
Самозарядная снайперская винтовки Драгунова СВД
Для подготовки снайперов Драгунов создал весьма интересную по конструкции тренировочную снайперскую винтовку ТСВ-1 под патрон 5,6-мм кольцевого воспламенения. У нее привычный рамочный приклад, ствольные накладки с шестью вентиляционными отверстиями с каждой стороны. Коробка упрощенная, короткая. Ствол укороченный. Принцип работы автоматики основан на свободном откате затвора. Штампосварной магазин вмещает 10 патронов.
Автоматика СВД действует за счет отвода пороховых газов через отверстие в стенке канала ствола. Запирание канала ствола осуществляется поворотом затвора против часовой стрелки на три боевых упора, заходящих в вырезы ствольной коробки, причем в качестве третьего упора используется досылатель патрона. Благодаря этому при тех же поперечных габаритах затвора и угле поворота площадь боевых упоров увеличилась примерно в полтора раза. Кроме того, три опорные поверхности обеспечивают стабильное положение затвора во время выстрела и повышают кучность стрельбы. Главная деталь автоматики – затворная рама, воспринимающая воздействие пороховых газов через газовый поршень и толкатель. Они выполнены как отдельные детали с собственной возвратной пружиной и перемещаются в переднее положение сразу же после отброса рамы назад. Расположенная справа рукоятка перезаряжания изготовлена заодно с затворной рамой. Возвратный механизм имеет две пружины. Ударный механизм курковый, с П-образной боевой пружиной. Принятая конструкция обеспечивает плавность работы автоматики. Спусковой механизм допускает ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, подпирая рукоятку перезаряжания. Автопуск обеспечивает производство выстрела только при полностью запертом канале ствола. Ударно-спусковой механизм собран в отдельном корпусе. Наличие газового регулятора для изменения скорости отката подвижных частей обеспечивает надежность винтовки в работе.

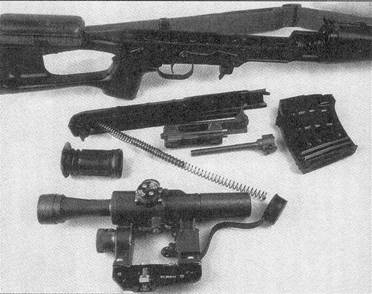

Фрагменты самозарядной снайперской винтовки СВД
На дульной части ствола крепится пламегаситель с пятью продольными прорезами, которые расположены так (две снизу и три сверху), что выходящие при выстреле пороховые газы оказывают стабилизирующее влияние на положение оружия. Кроме того, он маскирует пламя выстрела в ночных операциях и предохраняет ствол от попадания посторонних предметов. Для ведения ближнего боя к пламегасителю крепится стандартный штык-нож. Вырез в деревянном прикладе образует пистолетную рукоятку, что повышает удобство производства выстрела. Для удобства прицеливания на приклад крепится щека.
Винтовка оснащается механическим открытым прицелом с длиной прицельной линии 587 мм, оптическим ПСО-1 (ПСО- 1М2), ночными НСПУМ (СВДН2) или НСПУ-3 (СВДНЗ).
Стрельба из винтовки может вестись обычными винтовочными патронами 7,62x53, в том числе с трассирующими и бронебойно-зажигательными пулями. Для повышения кучности боя к винтовке разработан специальный снайперский патрон с пулей со стальным сердечником, обеспечивающим в 2,5 раза лучшую кучность, чем при стрельбе обычными патронами.
