ЭВМ М-10

Создание ЭВМ М-10 было отмечено присуждением в 1977 году Государственной премии СССР группе специалистов НИИВК, завода-изготовителя и монтажной организации. В числе удостоенных звания лауреатов Государственной премии были: от НИИВК — заместители главного конструктора Л. В. Иванов, А. А. Крупский, Л. Я. Миллер, Ю. В. Рогачев, Р. П. Шидловский и разработчик математического обеспечения А. Ю. Карасик; от заводаизготовителя — главный инженер А. Г. Шишилов и заместитель главного конструктора по производству В. А. Мушников; от монтажной организации — главный инженер И. Н. Ярыгин. Главный конструктор ЭВМ М-10 М. А. Карцев был награжден орденом Ленина. Орденами и медалями СССР были награждены 118 сотрудников НИИВК и многие работники завода-изготовителя.

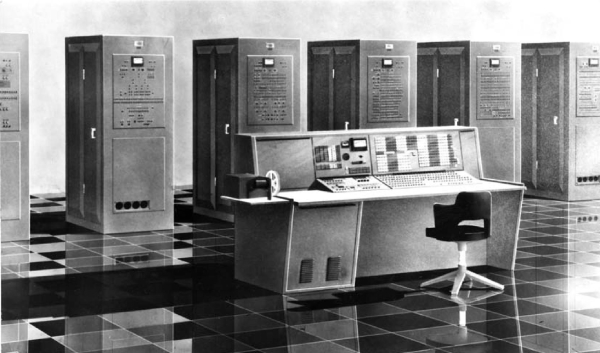

Вычислительная машина

М-10 представляла собой многопроцессорную систему синхронного типа и относилась к машинам третьего поколения: в качестве основных логических элементов в ней использовались микросхемы серии 217 («Посол»). Машина предназначалась для обеспечения работы сложных автоматизированных систем управления в реальном масштабе времени, а также могла решать широкий круг научно-технических задач.

Уступая по производительности из-за несовершенства элементной и конструктивно-технологической базы появившейся в те же годы американской суперЭВМ «Сray-1», ЭВМ М-10 превосходила ее по возможностям, заложенным в архитектуру. Они определяются числом машинных циклов (в среднем) на одну выполняемую операцию. Чем оно меньше, тем более совершенна архитектура ЭВМ. Для М-10 оно составляет от 0,9 до 5,3 (для всего спектра операций), а для «Сray-1» — от 0,7 до 27,6. Здесь минимальные значения близки одно к другому, а максимальное значение для ЭВМ М-10 намного меньше максимального значения для «Сray-1» (по оценке д-ра техн. наук, профессора Б. А. Головкина, см. [6.1]).

Чтобы читателю была понятна важность создания ЭВМ М-10, следует сказать хотя бы несколько слов о ее основном назначении. Оно долго держалось в секрете, потому что машина разрабатывалась для системы предупреждения о ракетном нападении (СПРН), а также для общего наблюдения за космическим пространством. Информация об этом впервые появилась на страницах газеты «Правда» от 1 апреля 1990 года (статья А. Горохова «Стояние при Пестрялове»). Задача системы — обеспечить военно-политическое руководство страны достоверной информацией о возможной угрозе ракетного нападения и обстановке в космосе, то есть она имеет чисто оборонительный характер. Сейчас на околоземных орбитах находится около 17 тыс. объектов различного происхождения, включая действующие и отслужившие свой срок спутники, куски ракетоносителей и пр. Первый эшелон СПРН — космический: по факелам запускаемых ракет спутники засекают их старт. Костяк системы — ее второй, наземный эшелон, включающий мощные радиолокационные станции, расположенные по окраинам страны (до развала СССР их было девять — под Ригой, Мурманском, Печерой, Иркутском, Балхашом, Мингечауром, Севастополем, Мукачевым), а также сеть вычислительных комплексов на базе ЭВМ М-10.

Даже обычная подготовка войск в наше время связана с пусками ракет разного класса. А если ядерные ракеты попадут в руки политических авантюристов, амбициозных «вождей», способных на так называемые «несанкционированные» пуски? Требуется быстрая и точная оценка подобной деятельности, иначе последствия могут быть убийственными для всей планеты. Не случайно, говорится в газетной заметке, вызрела парадоксальная, на первый взгляд, мысль о координации работы систем предупреждения и контроля космического пространства в планетарном масштабе.

Следует подчеркнуть исключительно высокие требования к вычислительной технике, используемой в таких системах: на подсчет траектории запущенной ракеты отводятся немногие секунды, а объем данных, поступающих в ЭВМ от радиолокационных станций, огромен.

К началу 1980 годов ЭВМ М-10 [67] обладала наивысшими производительностью (по некоторым оценкам — 20–30 млн операций в секунду), емкостью внутренней памяти и пропускной способностью мультиплексного канала, достигнутыми в СССР. Впервые в мире в ней был реализован ряд новых прогрессивных решений, в том числе: предусмотрена возможность синхронного комплексирования до 7 ЭВМ при прямом (минуя мультиплексный канал) обмене информацией между программами отдельных машин и динамическом разделении оборудования; реализована автоматическая перестройка поля процессоров; в состав ЭВМ введен второй уровень внутренней памяти емкостью более 4 млн байт с произвольным доступом; обеспечен внешний обмен с обоими уровнями внутренней памяти.

67

Основные технические характеристики ЭВМ М-10 даны в приложении «ЭВМ М-10».

Новизна технических решений защищена 18 свидетельствами на изобретения и 5 свидетельствами на промышленные образцы [68] .

Большой объем внутренней памяти машины М-10 потребовал и значительного количества оборудования. Если все оборудование машины размещалось в 31 типовом шкафу, то оперативная память первого уровня, выполненная на ферритовых сердечниках типа М-100П2 с внешним диаметром в 1 мм, занимала восемь таких шкафов, постоянная память — конденсаторного типа со

сменными металлическими перфокартами в качестве носителя информации — занимала также восемь шкафов, большая память (память второго уровня) на сердечниках М-100П2 размещалась в четырех шкафах. С целью сокращения общего объема машины М-10 было принято решение провести исследование возможностей создания запоминающих устройств с теми же объемами памяти, но более компактных. Эти исследования дали положительные результаты: в 1974 году началась разработка новых запоминающих устройств. В качестве носителей информации в оперативной памяти первого уровня и в большой памяти (памяти второго уровня) использовались интегральные схемы; в постоянной памяти использовались тороидальные магнитные сердечники с диаметральными отверстиями, обеспечивающие неразрушающее считывание информации. В 1975 году конструкторская документация была передана на завод-изготовитель. Были изготовлены головные образцы этих устройств. Весь объем оперативной памяти первого уровня разместился в одном типовом шкафу. Объем большой памяти — в двух шкафах, объем постоянной памяти — также в двух шкафах. По своему функционированию новые устройства полностью обеспечивали все тактико-технические характеристики машины М-10.

68

Стоит особо подчеркнуть, что М-10 по качеству изготовления далеко обходила современные ей советские машины, включая даже такую раскрученную марку, как «Эльбрус». См. об этом приложение «Опыт внедрения „Эльбрус-1“» этого очерка. — Прим. сост.

С 1980 года машина стала выпускаться с новыми запоминающими устройствами и получила обозначение М-10М. Машины М-10 и М-10М были программно совместимы и полностью взаимозаменяемы.

Сам Михаил Александрович в докладе [6.2] в год пятнадцатилетия института так вспоминал о памятных годах его становления: «В 1967 году мы вышли с довольно дерзким предложением — проектом вычислительного комплекса М-9. Это было в год 50-й годовщины Октябрьской революции, поэтому вычислительный комплекс назывался „Октябрь“. Для Минприбора, где мы тогда пребывали, это оказалось уж слишком. Нам сказали: „Идите вы к Калмыкову, раз уж работаете на него“. И вот эту дату, это пятнадцатилетие мы сегодня и празднуем.

Проект М-9 остался неосуществленным. Но в 1969 году началась разработка вычислительной машины М-10, которая в 1973 году впервые вышла на места эксплуатации. В течение ряда лет эта машина была мощнейшей в Советском Союзе и сейчас продолжает выпускаться и эксплуатироваться. На машине удалось получить уникальные научные результаты, в особенности в области физики. Нельзя сказать, что разработка М-10 была встречена с распростертыми объятиями. Нам говорили, по правде сказать, что мы психи, что нельзя собрать воедино такую груду металла, что все это никогда не заработает. Это мы теперь приучили, так сказать, психологически, что большая вычислительная машина может состоять из такого количества аппаратуры. Тогда никто к этому готов не был. Да и работать нам было невероятно трудно: коллектив тогда трудился на „Соколе-1“, в Большом Власьевском переулке (в полуподвале), в полуподвале на улице Бурденко, в полуподвале на Плющихе, на большой Почтовой улице, в полуподвале на улице Щукина и еще в нескольких местах по всей Москве.

Выделившись из ИНЭУМ, коллектив получил помещение бывшей столярной мастерской одного из предприятий на „Соколе“ площадью 590 кв. метров. Чтобы разместить весь коллектив, пришлось искать по всей Москве и арендовать нежилые помещения, в основном полуподвального типа. Собственное здание — типовую школу — институт построил в 1975 году, а лабораторный корпус по специальному проекту — в 1985–1986 годах.

Но всегда была деловая и дружеская поддержка со стороны руководства Министерства, со стороны П. С. Плешакова (министр — Прим. авт.), его заместителя В. И. Миркова, а сейчас — О. А. Лосева, со стороны руководства объединения, со стороны высших партийных органов, Госплана, комиссии Президиума Совета Министров СССР, со стороны дружественных предприятий, со стороны заказчика. Они помогали нам работать, помогали вытянуть это дело.

И мы вытянули. Работа была отмечена Государственной премией СССР».

«Нам говорили…, что мы психи, что… это никогда не заработает», — сказал М. А. Карцев по поводу отношения многих авторитетов к ЭВМ-10 и вычислительным комплексам, включавшим две и три ЭВМ.

Скептиков нетрудно понять, если познакомиться с некоторыми цифрами. В БЭСМ-6 использовалось 60 тыс. транзисторов, 180 тыс. полупроводниковых диодов, 12 млн ферритных сердечников. Вычислительный комплекс из трех ЭВМ М-10 содержал 2100 тыс. микросхем, 1200 тыс. транзисторов, 120 млн ферритных сердечников. Это не только «груда металла», как сказал Карцев, но и труднопредставимое количество электронных элементов, объединенных в сложные схемы, которые надо было заставить слаженно работать.
