Информатика: аппаратные средства персонального компьютера
Шрифт:
Рис. 5.3. Внешний вид системной платы фирмы Intel (Intel 845GE)

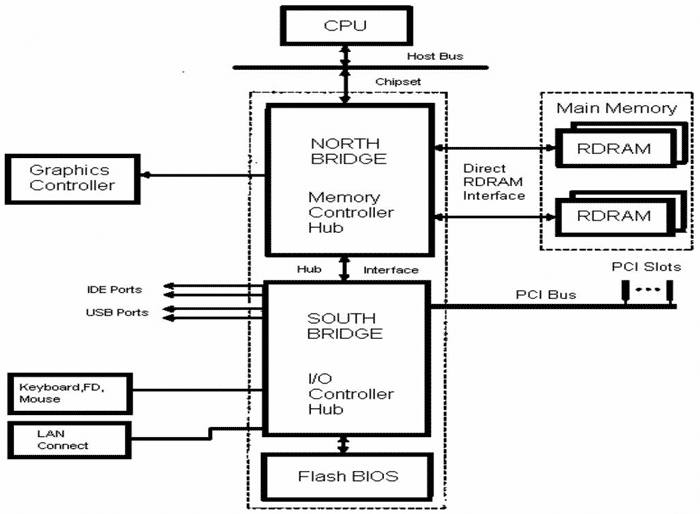

В настоящее время общепризнанным лидером по разработке и производству системных плат является компания Intel, поэтому терминология, связанная с этими изделиями, является англоязычной. Для правильной оценки конкретной продукции этой компании желательно знать эту терминологию. На рис. 5.4 приведена упрощенная функциональная схема системной платы современного персонального компьютера с обозначенем отдельных ее элементов на английском языке:
Рис. 5.4.
• CPU (Central Processing Unit) – микропроцессор (МП);
• Host Bus – шина микропроцессора;
• Chipset – набор микросхем, установленных на системной плате для обеспечения обмена данными между CPU и периферийными устройствами. Chipset определяет функциональные возможности материнской платы: тип и объем оперативной и кэш-памяти, тактовую частоту системной шины, поддерживаемые шины и т. д.;
• NORTH BRIDGE (северный мост) – микросхема системного контроллера, или Memory Controller Hub (центр управления памятью);
• SOUTH BRIDGE (южный мост) – микросхема контроллера ввода-вывода или I/O Controller Hub (центр управления вводом-выводом);
• Main Memory – микросхемы главной (оперативной) памяти, которые в данном случае представляют собой микросхемы быстродействующей динамической памяти с произвольным доступом RDRAM (Rambus Dynamic Random Access Memory);
• Direct RDRAM Interface – интерфейс прямого доступа к памяти;
• Graphics Controller – контроллер управления графическими устройствами;
• PCI Bus (Peripheral Component Interconnect Bus) – системная шина, предназначенная для обмена информацией между микропроцессором и другими (внешними) устройствами;
• PCI Slots – разъемы для подключения внешних устройств;
• IDE (Integrated Device Electronics) Ports – порты (разъемы) для подключения внешних накопителей информации;
• USB (Universal Serial Bus – универсальная последовательная шина) Ports – порты (разъемы) для подключения низкоскоростных внешних устройств;
• Hub Interface – интерфейс обмена информацией между микросхемами системного контроллера и контроллера ввода-вывода, входящих в состав чипсета;
• Flash BIOS (Basic Input Output System) – микросхема постоянной памяти, представляет собой энергонезависимую память с возможностью перезаписи информации непосредственно на системной плате;
• LAN (local Area Network) Connect – разъем для подключения к локальной сети;
• Keyboard – клавиатура;
• FD (Floppy Disk) – накопитель на гибких магнитных дисках;
• Mouse – мышь.
Рассмотрим основные элементы системной платы.
Микропроцессор (МП) – важнейшее устройство персонального компьютера, отвечающего за процессы управления и выполнения арифметических и логических операций над данными представляет собой функционально законченное программно-управляемое устройство. Современные микропроцессоры реализованы на сверхбольших интегральных схемах (СБИС). От основныхарактеристик МП в значительной степени зависит эффективность использования персонального компьютера в целом.
Своим происхождением слово «микропроцессор» обязано микроэлектронной технике и технике автоматического регулирования и управления процессами. В России наибольшее распространение получили МП двух компаний – Intel и AMD (Advanced Micro Devices). В процессе развития МП компании Intel сменилось
Деление МП на поколения, приведенное в табл. 5.2, условно. МП третьего поколения Intel 8080 были выбраны компанией IBM для установки в свой первый персональный компьютер IBM PC/XT (XT-eXTra), выпущенный в 1981 г., а МП Intel 80286 был установлен на персональных компьютерах IBM PC/AT (Advanced Technology – передовая технология). В дальнейшем компания IBMстала использовать тип МП в названии персонального компьютера. Например, компьютер, в котором применялся МП Intel Pentium, стал называться Pentium. Наряду с производством МП Pentium //компания Intel освоила производство МП под названием Celeron (упрощенный вариант Pentium). Современные модели МП Celeron по своим основным характеристикам немногим уступают моделям МП Pentium. Более подробно об отличительных особенностях поколений МП семейства Intel можно прочесть в соответствующей литературе [1, 5]. Наряду с компанией Intel российский компьютерный рынок освоила и компания AMD, которая выпускает МП под названием ATHLON и DURON. Данные МП по своим характеристикам в основном соответствуют МП компании Intel.
Современный МП является сложным электронным устройством, которое включает в себя следующие основные компоненты: арифметико-логическое устройство (АЛУ), устройство управления и синхронизации (УУ), регистры общего назначения (РОН) и внутреннюю кэш-память, внутреннюю шину. О назначении АЛУ и УУ говорилось ранее. РОН предназначены для временного хранения операндов исполняемой команды и результатов вычислений. Внутренняя кэш-память (от англ. cache – запас) применяется для ускорения доступа к информации, размещенной в оперативной памяти (ОП) компьютера. Так как быстродействие ОП ниже, чем МП, то между ними устанавливают промежуточную (буферную память), называемую кэш-памятью. Кэш-память МП – сверхбыстродействующее запоминающее устройство, в которое записывается та часть информации из ОП, с которой МП работает в данный момент. В персональных компьютерах используется в основном двухуровневая кэш-память: первый уровень, обозначаемый L1, реализован непосредственно в самом МП и имеет информационный объем от единиц до десятков килобайт; второй уровень L2 реализован в виде микросхемы и устанавливается на системную плату. Информационный объем кэш-памяти второго уровня может составлять от сотен до тысяч килобайт. Объем кэш-памяти зависит от конкретного типа МП и может иметь информационный объем до нескольких Мегабайт. Время доступа к информации в таких запоминающих устройствах варьируется от единиц до десятков наносекунд (не).
Устройства, входящие в МП, в соответствии с определенными принципами организуются в систему, называемую архитектурой. Архитектура МП зависит от системы команд, применяемой в МП, под которой понимается совокупность всех возможных команд, которые может выполнить МП над данными.
В современных ПК применяются МП двух основных архитектур:
• CISC (Complex Instruction Set Computer) – процессор с полной системой команд;
• RISC (Reduced Instruction Set Computer) – процессор с сокращенным набором команд.
