11. предохранитель;
12. магазин;
13. щека приклада;
14. оптический прицел;
15. штык-нож.
В комплект снайперской винтовки входят: принадлежность, ремень, чехол для оптического прицела, сумка для переноски оптического прицела и магазинов.

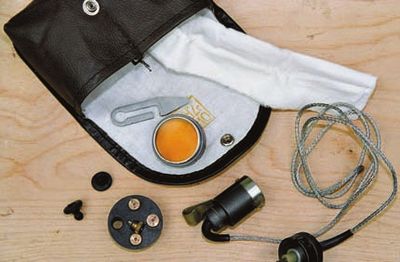

Запасные части, инструмент и принадлежность для прицела ПСО-1: 4 запасных лампочки в обойме, запасные резиновые колпачки на тумблер, оранжевый светофильтр для стрельбы в условиях низкой освещённости, дымки и т. п., отвёртка, салфетка и зимнее устройство освещения сетки прицела. С помощью этого устройства при низкой

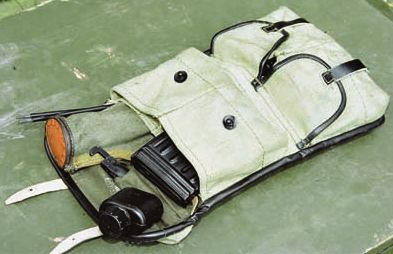

Подсумок с 4 магазинами, принадлежностью в пенале, трёхзвенным шомполом, маслёнкой и прицелом ПСО-1
При выстреле часть пороховых газов через газоотводное отверстие в стенке ствола устремляется в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение. При отходе затворной рамы назад затвор, поворачиваясь, отпирает канал ствола, извлекает из патронника стреляную гильзу и выбрасывает её из ствольной коробки наружу, а затворная рама сжимает возвратные пружины и взводит курок.
В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина впатронник и запирает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Запирание затвора осуществляется его поворотом влево изахождением трёх боевых выступов затвора в вырезы ствольной коробки.
Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперёд и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка.
При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается внего изатворная рама останавливается в промежуточном положении.

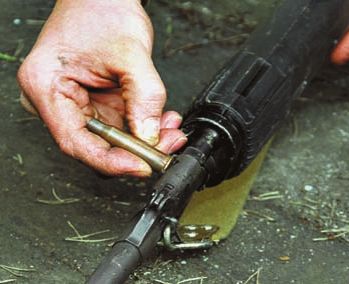

Для обеспечения безотказной работы автоматики СВД при сильном загрязнении необходимо установить газовый регулятор в положение «2», вставив фланец гильзы или патрона в вырезы регулятора и повернув его
Два фиксирующих выступа (1) обеспечивают точное позиционирование патрона в чашечке затвора. Проточка (2) на дне чашечки предназначена для сбора грязи, несгоревших частиц пороха и остатков лака-герметизатора капсюля, которые могут попасть на зеркало затвора
Неполная разборка-сборка винтовки
Неполная разборка винтовки производится для чистки, смазки и осмотра винтовки.
Обратите внимание на то, что чистка ствола винтовки производится только со стороны патронника – дульный срез снайперского ствола нужно беречь как зеницу ока. Частая разборка винтовки не допускается, так как ускоряет изнашивание частей и механизмов.
Разборку и сборку винтовки следует производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую, не применять излишних усилий и резких ударов.

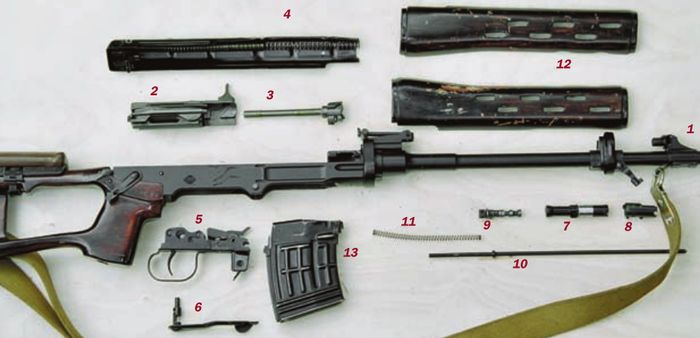

Детали 7,62-мм
Примечание. Поскольку чистка ствола СВД осуществляется с казённой части, отделение щеки приклада при неполной разборке обязательно
1. Отделить магазин.
2. Удостовериться в отсутствии патрона в патроннике, для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.
3. Отделить оптический прицел, для чего приподнять флажок зажимного винта, повернуть его в сторону наглазника до отказа исдвинуть прицел назад.
4. Отделить щеку приклада.
5. Отделить крышку ствольной коробки с возвратным механизмом, для чего повернуть замыкатель крышки назад до постановки на фиксатор и поднять вверх заднюю часть крышки ствольной коробки.
6. Отделить затворную раму с затвором, для чего отвести затворную раму назад до отказа и приподнять её.
7. Отделить затвор от затворной рамы.
8. Отделить ударно-спусковой механизм, для чего повернуть предохранитель вверх до вертикального положения, отделить его от ствольной коробки, а затем, взявшись за спусковую скобу, движением вниз отделить УСМ от ствольной коробки.
9. Отделить ствольные накладки, для чего прижать замыкатель верхнего упорного кольца к газовой трубке, повернуть его до отказа, сдвинуть кольцо вперёд и отжимая ствольную накладку назад иотводя её всторону, отделить от ствола.
10. Отделить газовый поршень и толкатель с пружиной, для чего отвести толкатель назад, вывести его передний конец из гнезда поршня, движением вперёд отделить толкатель с пружиной, отделить от газовой трубки поршень.
1. Отделение оптического прицела;

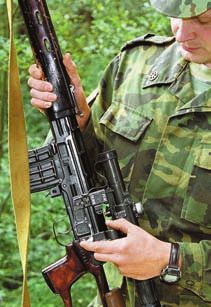

2. Отсоединение магазина;
3. Отделение крышки ствольной коробки с возвратным механизмом;
4. Отделение затворной рамы от ствольной коробки;
5. Извлечение затвора из затворной рамы;
6. Отсоединение предохранителя;
7. Отсоединение УСМ от ствольной коробки;
