Интерактивное конструирование и моделирование в программе LEGO Digital Designer

Максаева Юлия

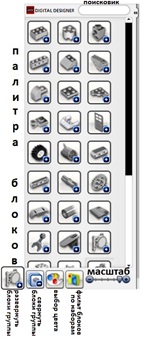

Можно фильтровать блоки по наборам (как их продают в магазинах).

Вы можете подобрать удобный вам размер пиктограмм блоков.

Можно подобрать блоки по цвету.

Поисковик – позволяет искать нужный вам блок. Попробуйте набрать такие слова, как «круглый», «крыша» или «собака», НО по-английски!

Нажмите

на пиктограмму, чтобы выбрать набор LEGO®. Ваш список блоков будет отображать только те блоки, которые содержатся в выбранном наборе. Каждый блок отображается с числом, указывающим, сколько каких блоков содержится в данном наборе. Он будет отсчитывать до нуля, используемые вами блоки. Если вы используете слишком много блоков одного вида (больше, чем содержится в наборе LEGO®), номер станет красным. Красное число говорит вам, сколько дополнительных блоков вы использовали, которые не включены в набор.

Элементарное конструирование

Вы готовы к конструированию вашей первой виртуальной модели. У вас получится! Это легко. Главное: не начинайте сразу со сложных конструкций. Начинать стоит всегда с самого простого, а для этого вам понадобятся самые простые детали конструктора.

Элементарные детали

Представьте себе хирурга в операционной. Представьте, что операция очень сложная и нельзя медлить и отвлекаться. А теперь представьте, что хирург обращается к операционной медсестре, которая подает ему инструменты: «Подай мне вон ту штуковину с загнутыми концами…» Как Вы считаете, какой инструмент она подаст? Каков будет ход операции? И каков её исход?

Вышеизложенный текст является выдумкой, но наводит нас на цель данной лекции: знать названия деталей и уметь их различать по форме.

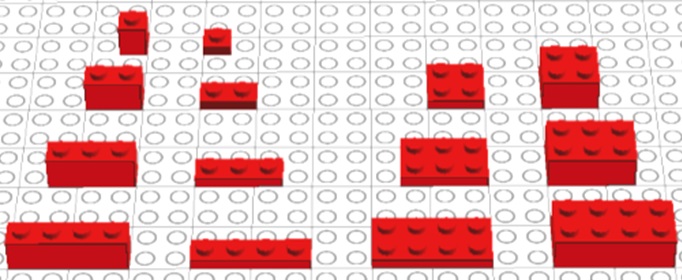

Начнем с самых простых.

Дети

детского сада могут называть их «палочка», «пимпочка», «кубик», «кирпичик» и т.д.

Но мы с Вами вышли из детсадовского возраста, поэтому обратимся к их официальным названиям.

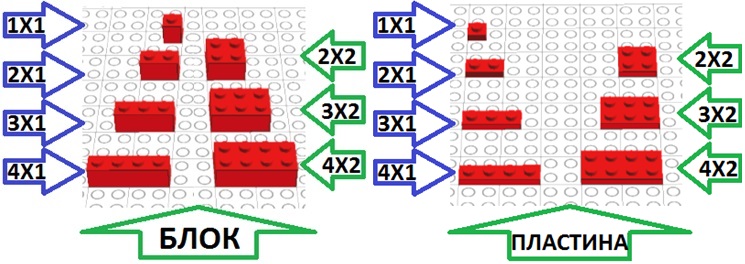

БЛОК (BRICK) – деталь конструкторов серии LEGO, высотой 9мм

+1мм на крепление.

В ширину и длину изменяется в зависимости от количества креплений, которыми блоки крепятся друг к другу или платформе. При выборе деталей следует правильно сказать не только название, но и количество креплений.

Для первоначального знакомства с программой Вам могут понадобиться ещё плоские детали.

ПЛАСТИНА (PLATE) – деталь конструкторов серии LEGO, высотой 3мм

+1мм на крепление.

Ширина и длина пластины так же измеряется количеством креплений.

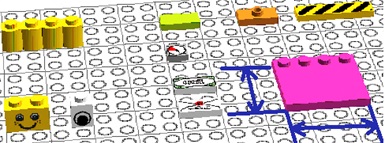

Примечательно, что на некоторых деталях могут быть рисунки, а сами делали могут быть нестандартной формы или не иметь верхних креплений.

При выборе размера вы рассчитываете, сколько креплений она занимает на платформе. Например, сиреневая деталь – это пластина 4x4 с 4 верхними креплениями 1х4.

Если вы выделите курсором любую деталь на строительной платформе, то на нижней панели экрана высветится полное её название с указанием цвета и размера (изменяющегося в креплениях) на английском языке.

Конец ознакомительного фрагмента.
