Интернет-журнал "Домашняя лаборатория", 2007 №6

Журнал «Домашняя лаборатория»

СЕТЬ НА КЛУМБЕ

Чтобы не тратить время на подвязку хризантем, гвоздик и гладиолусов, над ними растягивают сеть из тонкой проволоки. Таким образом, экономят время не в ущерб красоте; цветы пронизывают сетку и, распускаясь, скрывают ее, делают неприметной для глаза. По углам гряды вбивают стойки, соединяют их планками, поперек которых натягивают шпагат, веревку или гибкую проволоку двумя пересекающимися рядами: сеть готова. Ее можно приподнимать над почвой по мере того, как подрастают цветы. Для этого слегка вытягивают опоры из земли и приминают землю вокруг них.

ЗЕМЛЯ ЗА ОБЕДЕННЫМ СТОЛОМ

РЕЗИНОВЫЕ МУФТЫ

Соорудить

водопровод на приусадебном участке Непросто уже хотя бы потому, что соединение труб между собой требует определенных слесарных навыков. Да и достать муфты, тройники и угольники не всегда удается. А между тем простой способ монтажа оросительных труб предлагает ленинградец Г. Шишкин. Он доступен буквально каждому, не требует никакого специального оборудования или сложных работ. Вместо металлических муфт Шишкин использовал куски резиновых рукавов с хлопчатобумажной оплеткой. Их надевают на стыки труб и дважды прикручивают вязальной проволокой. Внутренний диаметр резиновых втулок для труб 1/2, 3/4 и 1 дюйм составляет соответственно 20, 25 и 33 мм. Толщина проволоки 2 мм и более.

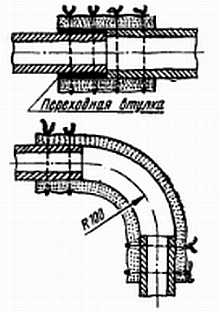

Очень удобно то, что кусками рукава можно соединять между собой разные по диаметру трубы. В этих случаях на трубу меньшего диаметра надевают широкое переходное резиновое кольцо (см. рисунок), а уже на него — втулку. Хороши эластичные втулки и взамен угольников. Надо только изогнуть их при прокладке труб так, чтобы радиус получился не меньше 100 мм.

Если вы провели монтаж аккуратно, можете не беспокоиться — никакой утечки воды не будет. Не подведут нас резиновые втулки и зимой: как показывает практика, находясь под снегом, они не теряют водонепроницаемости много лет. А весной вас ожидает приятный сюрприз: когда вы будете разбирать водопровод накануне нового сезона, то убедитесь, что эта операция проходит куда легче, чем обычно — ведь на втулках нет резьбы, которая может заржаветь или перекоситься при изгибе и тем самым спаять трубы намертво.

ДОЖДЬ, УПРАВЛЯЕМЫЙ ВИНТОМ

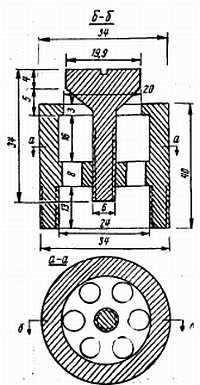

Как организовать искусственный дождь в своем саду? С помощью… болта, подсказывают омские специалисты, кандидаты наук Н. Барсуков, Н. Княжичев, В. Марьясов. И действительно, в предложенной ими конструкции дождевальной насадки главную роль играет болт диаметром 6 мм с метрической резьбой. Поступающая из водопровода в насадку вода выбрасывается в зазор между головкой болта и корпусом и кольцеобразным, распадающимся на капли веером летит на землю.

В зависимости от того, каков напор в водопроводе, орошение происходит в радиусе от 3 до 10 м от насадки, причем в любых условиях разбрызгивание получается одинаково хорошим: ведь для того чтобы правильно отрегулировать его, достаточно взять в руки обыкновенную отвертку и слегка ввернуть или, наоборот, вывернуть болт. Внизу корпуса нарезана внутренняя и внешняя резьба. Первая — для присоединения насадки к металлическому стояку — трубе диаметром 3/4 дюйма, а вторая — к такому же, но дюймовому; другой его конец соединяют с водопроводным шлангом.

По мере надобности насадку переносят с места на место и закрепляют для полива, втыкая в землю приваренный или прикрученный к стояку проволокой металлический штырь.

КОЛЬЦО-ПОИЛЕЦ

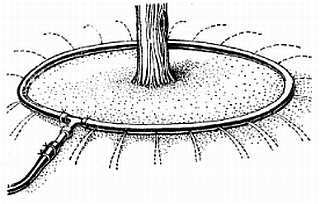

Изготовить устройство для кольцевого полива, имея кусок резинового водопроводного шланга и тройник, не составляет никакого труда. В стенках шланга на равном расстоянии друг от друга прокручивают разверткой или прожигают раскаленным шилом небольшие отверстия. Достаточно теперь свернуть шланг кольцом метрового диаметра вокруг яблоневого ствола, надеть обоими концами на соединенный через кран с водопроводом тройник — и можно поливать. Поворачивая кран, добиваются, чтобы выбрасываемые из кольца струйки тут же впитывались в почву, не образуя лужиц, и оставляют устройство без всякого присмотра, пока дерево не напьется досыта. Очень удобно получается: не надо ни копать, могущую принести вред корням, оросительную, ни рыхлить землю после полива —

корка на ней и так не образуется. Потери воды на испарение уменьшаются, а сама она равномерно распределяется под кроной, не заливая, как и рекомендуется, шейку дерева.

ВОЛНОВОЙ НАСОС

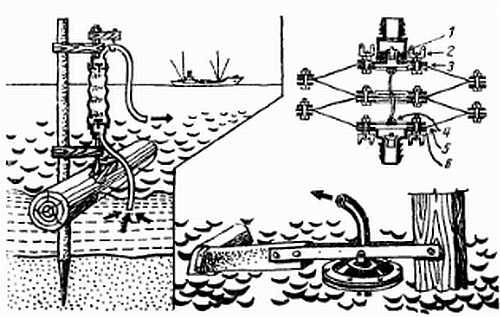

Насосы, которые вы видите на рисунке, приводятся в действие силой волны. Первый из них (с гофрированной латунной трубой) может перекачивать по 25-100 т воды в сутки для полива участка. Как он устроен, видно из рисунка. Волны то сжимают, то разжимают трубу-гармошку, выталкивая воду в шланг. Трубу возьмите 56х0,8 мм, бревно — 60–80 кг весом. Седла клапанов резиновые.

Чтобы такой насос заработал, достаточно ветра силой 2 м/сек. Однако при изготовлении водоподъемника нередко возникает затруднение с приобретением гофрированной трубы подходящего диаметра. Не огорчайтесь, можно обойтись и без нее. Предлагаем вашему вниманию еще один волновой насос, для которого никакой трубы не нужно. Ее заменяют соединенные последовательно в пакет кольцевые диафрагмы 5, вырезанные из резины (см. рисунок). По краям снаружи и внутри их стягивают металлическими кольцами 3 на болтах. Причем вместо внутренних колец внешних диафрагм ставят металлические кружочки с отверстиями. К кружочкам приварены скобочки 4, соединяющиеся шнуром. Этот шнур нужен для ограничения растяжения каната. Обе внешние кольцевые диафрагмы фланцами 6 соединены с клапанными коробками. К верхнему фланцу приделаны ушки 2 — к ним крепят рычаг, соединенный с пляшущим на волнах бревном. Идет бревно вверх — пакет растягивается и сквозь открывшийся нижний клапан наполняется водой. Бревно опускается — и пакет сжимается, нижний клапан закрыт, вода устремляется сквозь верхний 2 в надетый на штуцер поливной шланг.

Изготовил диафрагменный волновой насос, так же как и предыдущий, московский изобретатель П. Радченко. Вес насоса всего 3,5 кг.

ВОДОПОДЪЕМНИК

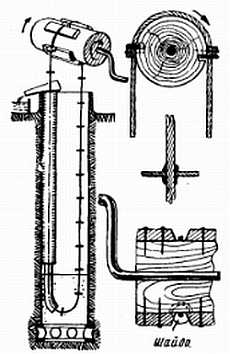

Вы подходите к колодцу, смотрите, как сматывается с вала веревка, увлекающая вниз ведро, а потом, вращая рукоять, поднимаете его наверх, уже наполненное водой. Процедура несложная, но утомительная, особенно если учесть, что для полива участка в жаркое время года ее приходится повторять не один десяток раз в сутки. Не лучше ли оборудовать колодец простейшим водоподъемником, таким, какой изобрел москвич Б. Блинов? Присмотритесь, как он действует. Ведро становится лишним. Вместо него в воду опускают трубу. Трос (или веревку), на который было подвешено ведро, удваивают по длине, а его свободные концы скрепляют между собой. Предварительно на трос насаживают множество шайб. И получается — вы вращаете вал, как и прежде, за рукоять. Он подтягивает вверх один из участков бесконечного троса с шайбами, и те, проходя сквозь трубу, увлекают вверх за собой воду. Вот она уже хлынула из лотка в бак, который лучше поставить на подпоры, и дальше производить полив так, как скажем, описано в совете «Ведра — лишние». Такой водоподъемник в 20 с лишним раз производительнее обычного колодца и требует гораздо меньшей затраты энергии при работе.

Оборудовать же его сравнительно нетрудно. Для начала подберите всасывающую трубу. Если колодец не глубок — до 10 м, ее диаметр может быть 60-100 мм; при глубине 20–40 м он уменьшается до 25–40 мм. Затем отрежьте от трубы короткий кусок, заточите его кромку — вот вам и инструмент для вырубки шайб. Хороший материал для их изготовления — обрезки вышедших из употребления приводных ремней, но годится также кожемит, старые подошвы и т. п. В центре шайб сделайте отверстия по толщине веревки, нанижите их на нее и залейте гудроном места соединения — шайбы будут держаться крепче, и утечка воды уменьшится. Длина всасывающей трубы 1200–1500 мм. Выше и до самой поверхности колодца идет другая труба, можно взять ее несколько большего диаметра, сделанная (если нет готовой) пусть даже из досок.
