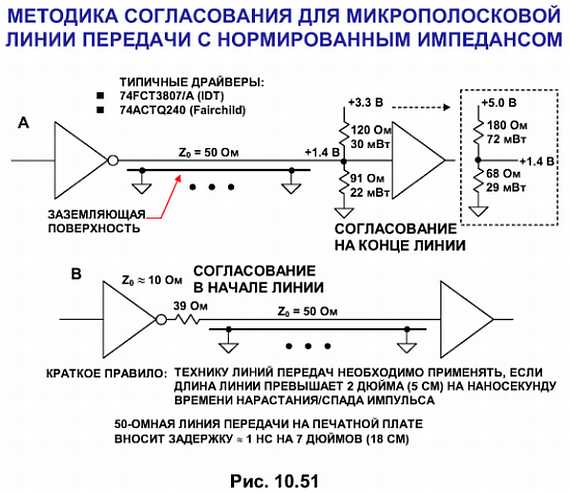

Метод нагрузки источника, показанный на рис. 10.51 В, обеспечивает поглощение отраженных волн при помощи сопротивления, равного характеристическому импедансу линии передачи. Для это требуется резистор сопротивлением около 39 Ом, включенный последовательно с внутренним выходным сопротивлением драйвера, которое обычно составляет около 10 Ом. При этом методе требуется, чтобы конец линии передачи был не нагружен,

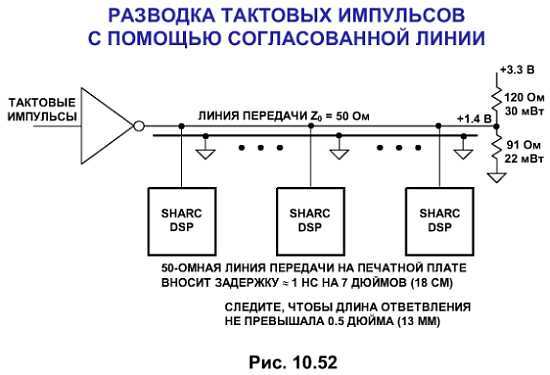

На рис. 10.52 показан метод распределения высокоскоростных тактовых импульсов по нескольким устройствам. Проблема здесь заключается в том, что появляется небольшой сдвиг между импульсами из-за задержки на прохождение микрополосковой линии (около 1 нс/7”). В некоторых случаях время сдвига может быть критичным. Важно обеспечивать длину отвода от линии к каждому устройству не более 0.5 дюйма, чтобы предотвратить рассогласование на протяжении всей линии передачи.

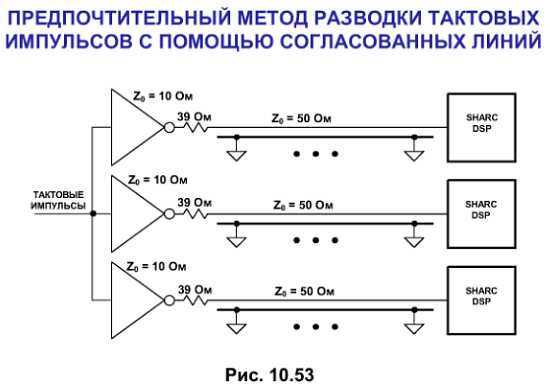

Метод, показанный на рис. 10.53, уменьшает сдвиг тактовых импульсов между получающими устройствами посредством использования нагрузки источника и обеспечением одинаковой длины каждой микрополосковой линии. Здесь нет дополнительного рассеивания мощности, как в случае с конечной нагрузкой.

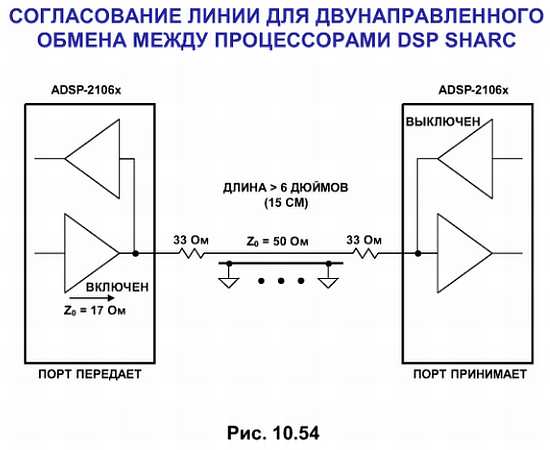

Рис. 10.54 показывает, как метод нагрузки источника может использоваться в двунаправленной линии между SHARC DSP. Выходное сопротивление драйвера SHARCa составляет примерно 17 Ом, и следовательно, требуется последовательное сопротивление в 33 Ом на каждый конец линии передачи для хорошего согласования.

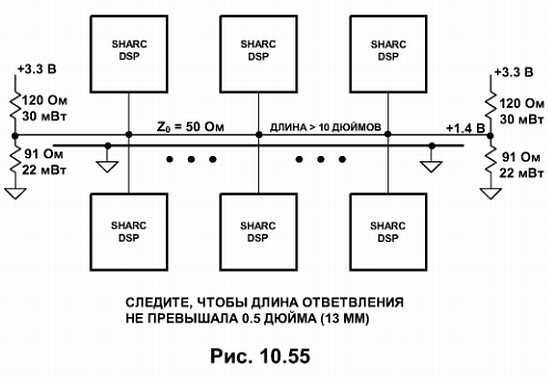

Метод, показанный на рис. 10.55, может использоваться при двунаправленной передаче сигналов от нескольких источников по сравнительно длинной линии передач. В этом случае линия нагружается с обеих концов, и в результате сопротивление нагрузки составляет в 25 Ом для постоянного тока. Драйверы SHARCa способны обеспечивать корректные логические уровни на такой нагрузке.
ЭЛЕКТРОНИКА
Помехоустойчивые устройства
А. Кузнецов
Типичные помехи
Источников помех, способных вызвать сбой или отказ устройства, существует бесчисленное множество.
Наносекундные помехи, вызванные срабатыванием механических контактов выключателей и реле. В зарубежной литературе этот вид помех называется EFT — Electric Fast Transients.
Микросекундные помехи, связанные с работой реактивных элементов в цепях мощных нагрузок (зарядка конденсаторов, а также отдача энергии, накопленной в обмотках моторов, соленоидов, и пр.). В зарубежной литературе этот вид помех называется Surge.
Помехи от электростатических разрядов, в основном — помехи возникающие при касании "наэлектризованным" человеком различных электрических цепей. В зарубежной литературе этот вид помех называется ESD — Electrostatic Discharge Помехи, вызванные работой близкорасположенных радиопередатчиков
Помехи от мощных природных или искуственных источников энергии, прежде всего — от грозовых разрядов.
Существуют российские и международные стандарты, оговаривающие требования к электромагнитной совместимости (ЭМС). Стандарты аккумулируют многолетний инженерный опыт. Однако сами по себе стандарты являются тяжело усваиваемым материалом, малопригодным для непосредственного руководства при проектировании или анализе поведения устройств. Стандарты разработаны таким образом, чтобы при испытании устройств достаточно аккуратно имитировать реальные помехи.
Целесообразно все помехи разделить на три абстрактных типа:
НП: Наносекундные помехи
МП: Мощные помехи
РП: Радиочастотные помехи
Практически все реальные помехи могут быть представлены как комбинации этих трех абстрактных. Например, EFT помехи — это пачки наносекундных помех НП, a eESD — это комбинация одиночной НП и одиночной МП. Поэтому, если устройство устойчиво ко всем трем абстрактным типам помех, то с высокой степенью вероятности оно будет устойчиво и к реальным помехам, независимо от их происхождения.
Вопрос устойчивости к МП в большой степени является вопросом обеспечения надежности, пожаробезопасности и электробезопасности. Вопросы обеспечения устойчивости к МП и РП в данной статье не рассматриваются.
Наносекундные помехи
Этот тип помех является причиной большинства сбоев. При всем своем разнообразии, наносекундные помехи обладают некоторыми общими свойствами:
Одиночная НП — это почти дельта-функция, у нее черезвычайно широкий спектр, до гигагерц. НП имеет ничтожную энергию, в отличие от МП она как правило не "выжигает" радиоэлектронные устройства, а вызывает обратимый сбой
Сбоить могут только устройства, обладающие памятью, такие как микропроцессоры, счетчики, и пр. Для чисто комбинационных цифровых схем понятие "сбой" теряет смысл, т. к. они автоматически возвращаются в нужное состояние по окончании НП. Заметим, что аналоговые схемы тоже могут обладать "памятью" в виде емкостей или индуктивностей.
Чтобы лучше представить себе этот тип помех, полезно обратиться к стандарту МЭК 61000-4-4 (ГОСТ Р 51317.4.4-99). В нем сказано, что EFT помехи должны имитироваться пачками треугольных импульсов. Длительность переднего фронта у каждого импульса 5 не, длительность импульса 50 нс на уровне 50 %. Внутреннее сопротивление генератора импульсов 50 Ом, генератор должен быть заземлен.
