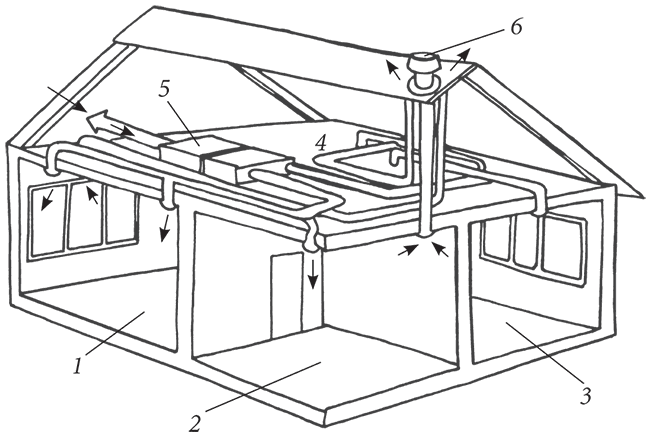

Рисунок 65. Моноблочная приточная установка: 1, 3) жилая комната; 2) кухня; 4) санузел; 5) приточная установка с калорифером; 6) крышный вентилятор
Из положительных качеств данной системы вентиляции надо отметить более высокую эффективность воздухообмена сравнительно с чисто естественной вентиляцией и невозможность распространения запахов из одного помещения в соседнее. Из отрицательных свойств — необходимость оснащения
Воздушный фильтр, применяющийся в системе вентиляции, — устройство, очищающее приточный и вытяжной воздух от пыли. Но это не единственная его функция. Он защищает от пыли вентиляторы, чиллеры и другие элементы вентиляционных систем.
Оптимальным, по мнению специалистов, вариантом для индивидуального дома является устройство комплексной механической приточно-вытяжной системы вентиляции (рис. 66), в которой задействованы встречные потоки воздуха. В них системы вытяжки и притока функционируют независимо друг от друга или создается комплексная система, обеспечивающая и отток, и поступление воздуха. Механическая приточно-вытяжная вентиляция производится и в усовершенствованном варианте и предусматривает подогрев/охлаждение воздуха.

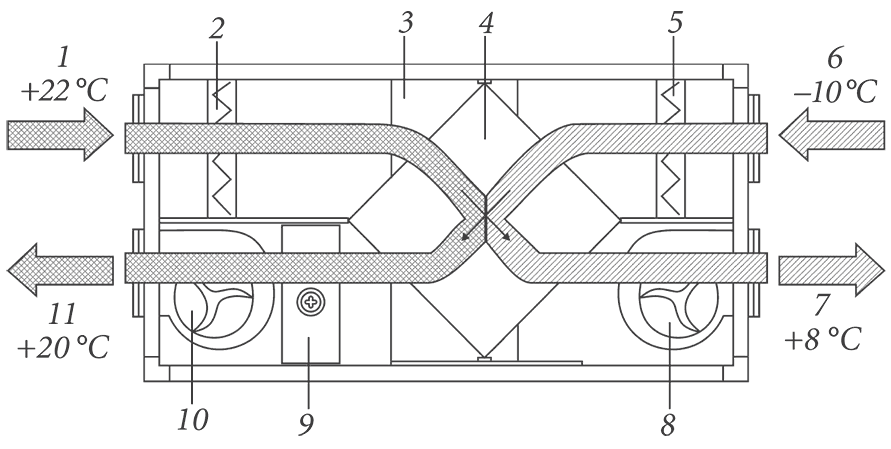

Рисунок 66. Схема движения воздушных потоков в системе приточно-вытяжной вентиляции: 1) вытяжной воздух; 2) фильтр вытяжного воздуха; 3) перепускной клапан (байпас); 4) рекуператор; 5) фильтр приточного воздуха; 6) наружный воздух; 7) отработанный воздух; 8) вытяжной вентилятор; 9) калорифер; 10) приточный вентилятор; 11) приточный воздух
Достоинствами представленной системы вентиляции являются:
независимость от времени года и метеоусловий;
компактность;
наличие оборудования для фильтрации, нагревания и охлаждения воздуха;
осуществление подогрева воздуха с помощью калорифера или рекуператора (теплообменника), что никак не отражается на мощности системы отопления.
Недостаток (возможно, единственный) такого типа вентиляционной установки — довольно высокая цена.
Рекуператоры, применяющиеся в системе приточно-вытяжной вентиляции, бывают пластинчатыми, батарейными и роторными. Они различаются показателями КПД, что отражается на цене системы вентиляции, в которой они установлены. КПД роторного рекуператора достигает 85 % (у батарейного — примерно 50 %, у пластинчатого — приблизительно 60 %), поэтому вентиляционные системы, оснащенные таким устройством, самые экономичные. Кроме того, они более подходят для российского климата, поскольку температура их замерзания равна –27 °C.
Исправно работающий кондиционер должен обеспечить разницу между температурой воздуха, втягиваемого во внутренний блок и охлажденного на уровне 10 °C. В действительности она может доходить до 20 °C, что определяют тип, модель, монтаж и настройки агрегата.
Выбирая систему вентиляции для дома, следует исходить из того, для какого помещения она предназначается и каковы особенности температурного режима региона, в котором находится дом. Кроме того, желательно разрабатывать систему вентиляции индивидуального
Системы кондиционирования: их виды и выбор
Кондиционирование воздуха — это «автоматическое поддержание в закрытых помещениях определенных параметров воздуха (температуры, влажности, чистоты, скорости движения) с целью создания условий, оптимальных для самочувствия людей, ведения технологического процесса и обеспечения сохранности ценностей». Общепринятой классификации систем кондиционирования нет, поскольку реализуются многочисленные принципиальные схемы, различающиеся техническими и функциональными особенностями, которые разрабатываются в соответствии как с техническими характеристи ками самих систем, так и с объектами, в которых предполагается их установка. Тем не менее, системы кондиционирования воздуха различаются рядом признаков:
объектом применения (комфортные и технологические). Первые предназначены для различных помещений, в том числе и жилых; вторые — для производства;
размещением оборудования (центральные и местные). В центральных системах холод извне доставляют вода или хладагент, а тепло — пар, горячая вода либо электричество; они поддерживают в помещении установленные пользователем температуру и влажность воздуха, оснащены оборудованием, гасящим шум и вибрацию. Однако они крупногабаритны, сложны в монтаже и не могут устанавливаться в уже построенных зданиях. Местные системы кондиционирования для создания комфортного микроклимата могут размещаться в отдельных помещениях разного назначения (жилых, гостиничных номерах и т. д.);
наличием или отсутствием собственного источника тепла и холода (автономные, нуждающиеся в доставке извне только электроэнергии, и неавтономные, причем двух типов — воздушные (доставляющие в помещение только воздух) и водовоздушные (несущие воду и воздух, тепло и холод));
принципом работы (прямоточные, рециркуляционные, комбинированные). Первые работают исключительно на наружном воздухе, который обрабатывается в кондиционере, после чего поступает в помещение. Работа вторых строится без притока воздуха; с частичным использованием наружного воздуха; на основе рециркуляционного воздуха, т. е. того, что выводится из помещения, обрабатывается в кондиционере и возвращается обратно. Третьи сочетают в себе качества первых и вторых;
регулированием параметров (качественное, когда весь воздух доставляется в помещение по одному каналу, и количественное, когда та же операция осуществляется по двум параллельным каналам);
степенью обеспечения метеоусловий (I, II, III класса — параметры не противоречат нор мативным документам, санитарно-гигиени чес ким нормам и допустимым нормам соответст венно);
числом помещений, охваченных кондиционированием (одно— и многозональные);
давлением, создаваемым вентиляторами кондиционера (низкое (до 100 кг/м2), среднее (100–300 кг/м2), высокое (более 300 кг/2)).
В зависимости от размера частиц, которые может уловить фильтр различают: фильтры грубой очистки задерживают частицы размером более 10 мкм; фильтры тонкой очистки собирают частицы размером более 1 мкм; фильтры абсолютной фильтрации не пропускают частицы размером до 0,1 мкм.
