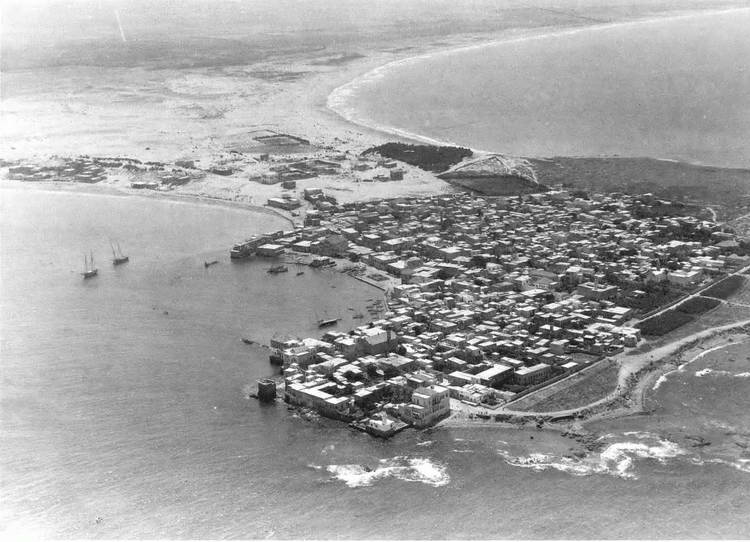

Предположение Марсдена, возможно, подтверждается тем, что ученики Полиида, Диад и Харий, видимо, с самого начала «участвовали в походах Александра» (Витрувий «Об архитектуре» 10.13.3; Афиней «О машинах» 10.9–10). Наверное, именно они разрабатывали навес на колесах — «черепаху» (chelone или testudo), который позже стал все чаще применяться при осадах, особенно чтобы обеспечить доставку тарана к стене. В античности Диад прославился как «человек, покоривший Тир с Александром» (Лат. Алекс. 8.12–15), и скорее всего именно при этой осаде он разработал свои знаменитые перекидные мостики. Позже авторы высказывали сожаление, что он не оставил письменных инструкций по их строительству (Витрувий 10.13.8; Афиней 15.5–7).
Массивные и сложные машины, часто используемые македонской армией, должны были быть дорогими в изготовлении. Потерпев поражение при Ферах, Филипп не захотел бросить свои машины и послал инженеров разобрать их под покровом ночи. Положение воинов вблизи вражеского города было достаточно уязвимо, поэтому они производили такие звуки, как будто строили новые машины; напуганные горожане всю ночь, не покладая рук, укрепляли свои рубежи, так что не заметили скрытного отступления Филиппа (Полиэн 4.2.20).
Перевозить такие огромные машины было также очень хлопотно. Известно, что после падения Милета Александр морем
Македонская артиллерия
Марсден считает, что частое применение Александром артиллерии стало возможным за счет технических достижений инженеров его отца. Это вполне вероятная гипотеза, тем более что в одной афинской пьесе того времени Филипп изображается, окруженный катапультами (Мнесимах «Филипп», фрагмент 7), а словарь, составленный около 150 года н.э., содержит выражение «македонские катапульты» (katapeltai Makedonikoi), что, конечно же, говорит об особой роли македонских мастеров в развитии артиллерии.
Разработка торсионной катапульты должна была быть долгим процессом проб и ошибок, а камнеметные орудия, впервые появившиеся при Галикарнасе и Тире, еще не могли быть особо мощными. Диодор явно преувеличивает, говоря, что при Тире «Александр крушил стены камнеметными машинами, а стрелометами сгонял врагов с укреплений» (Диодор Сиц. 17.42.7). Использование в этом качестве машин по метанию стрел вполне естественно, но то, что камнеметные машины способны пробить стену, вызывает большие сомнения.
Некоторые города Восточного Средиземноморья уже были к этому времени снабжены катапультами. В 340 году до н.э. Византий одолжил несколько катапульт Перинфу, Галикарнас имел их в 334 году до н.э., а тирцы «имели большое разнообразие катапульт и всех других осадных машин» (Диодор Сиц. 17.41.3). Даже персидские войска, остановившие Александра у Персидских ворот, имели катапульты. Арриан утверждает, что они не только скатывали с обеих сторон тропы огромные валуны, но и пускали залпы стрел из «машин» (Арриан 3.11.3). Марсден считает, что это были катапульты типа гастрафета, но вопрос остается открытым. Даже если торсионная технология и была изобретена македонцами, что вероятно, странствующие мастера могли распространить ее по Восточному Средиземноморью.
Гелеполь Посидония
Термин «покоритель городов», или гелеполь (helepolis), обычно вызывает в воображении гигантские башни, оснащенные артиллерией, которые использовал в конце IV века до н.э. Деметрий Полиоркет, но машина имеет длинную родословную.
Полиид был известен как «человек, построивший гелеполь при Византии» — во время неудачной осады Филиппом этого города в 340 году до н.э. Хотя о его машине ничего не известно, скорее всего ее целью было поднять отряды стрелков на такую высоту, чтобы они господствовали не только над стенами, но и над башнями крепости, не говоря уже о внутреннем пространстве города за стенами. После этого термин гелеполь, надо думать, стал прилагаться к любой особенно впечатляющей модели осадной машины. Доподлинно известно, что в Римскую эпоху он короткое время служил определением стенобитного тарана, но в IV веке н.э. он опять ассоциировался с осадными башнями.

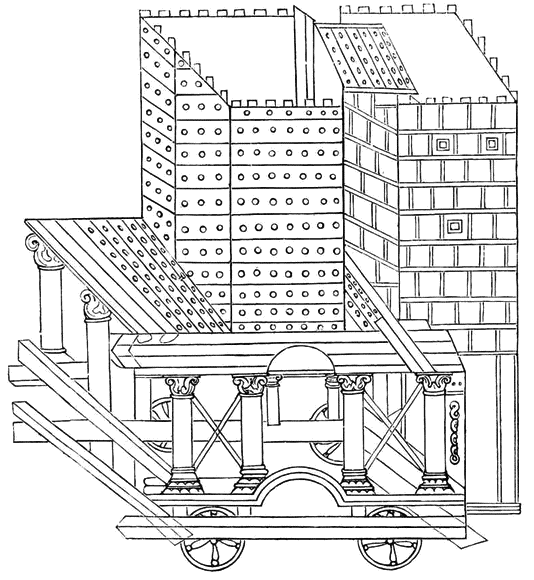

«Покоритель городов» Посидония, описанный Битоном, был построен для Александра Великого скорее всего в 330-х годах до н.э. Рассуждая о сортах дерева, наиболее подходящих для осадных машин, автор советует употреблять ель или сосну для длинных досок или обшивки, но для несущих элементов, таких как колеса и оси, рекомендует использовать дуб или ясень. Кроме того, длинные балки должны быть укреплены железными полосами.
Краткость описания этой машины у Битона привела к разногласиям среди современных ученых. Действительно, еще не так давно принято было отмахиваться от этого автора как от не стоящего доверия лжеца. Датский ученый Ааге Драхманн дошел до того, что заявлял, будто бы «в текстах Битона вообще нет никакого смысла», но это высказывание слишком резкое, чтобы его принимать. В описаниях Битоном осадных машин все-таки достаточно много ценного.
Основание башни Посидония, 60 футов (18,5 м) в длину и 50 (15,5 м) в ширину, было значительно больше, чем у современных ей осадных башен Диада. Битон говорит, что оси башни поддерживались балками, окованными железными полосами, длиной 60 футов (18,5 м) и высотой 3 фута (0,95 м).
Эрик Марсден предположил, что обе стороны колесного основания опирались на две такие балки, расположенные рядом, обхватывающие с двух сторон колеса. Текст Битона не содержит таких подробностей, но предположение выглядит разумным, если учесть, что позже, в древнеримских машинах, такая конструкция встречается.
Там должны были быть также и поперечные балки.
Нижний этаж, по-видимому, опирался на стойки высотой 2 фута (0,62 м), приделанные к балкам над осями. По Битону, эти стойки были достаточно велики, «чтобы обода колес не терлись (видимо, о перекрытие над ними), и людям, толкающим машину (т. е. стоящим на земле между нижних балок) не было тесно» (Битон, 53.9). Если предположить, что балки опирались на оси, это дает пространство 5 футов в высоту (1,5 м) между осью и первым перекрытием. Фраза о «трении» указывает, что колеса занимали большую часть этого пространства, и должны были быть немногим меньше 10 футов (3 м) в диаметре, а это давало толкающим людям достаточно места, чтобы держаться прямо.
Однако позже Битон говорит, что колеса были только 3 фута (0,92 м) в диаметре и 9 футов (2,8 м) в окружности (Битон 55.5–6). Марсден довольно смело предполагает, что колеса имели спицы и были высотой 6 локтей (9
Битон продолжает замысловатым образом описывать расположение балок и стоек, которые явно образовывали 17-футовый (5,2 м) колесный механизм (эскарион) гелеполя.
По обеим длинным сторонам машины по центру были арки-входы (propylis) для прохода внутрь, где начиналась ведущая вверх лестница.
Остальная часть машины представляется довольно туманно. В начале Битон разумно советует, что осадные башни нужно строить разной высоты в зависимости от высоты вражеских стен, но дальше предлагает сооружение высотой 50 локтей (75 футов, или 23 м), вероятно, возвышающееся на 17-футовом колесном механизме и 9-футовом базовом этаже и достигающее чуть ли не 100 футов (31 м) высоты.
Иногда важнее была не высота башни, но расположение в ней перекидного моста, чтобы, подведя машину к стенам крепости, войска могли высадиться на стены. К сожалению, Битон не объясняет, как именно это получалось, но ясно, что в передней стене осадной башни должен был быть проем для выхода штурмовых отрядов. Что же касается самого моста, существует два варианта: во-первых, он мог быть просто чем-то вроде трапа, расположенного в башне горизонтально, который выкатывался вперед, возможно, на колесиках; во-вторых, он мог быть укреплен на передней стене башни и поднят вертикально наподобие подвесного моста, а при необходимости его опускали лебедкой. Второе кажется более практичным, но римляне позже использовали оба варианта.
Битон говорит, что снаружи осадные башни покрывались известью с птичьим клеем и закрывались овечьими шкурами. Это было лишь одним из многих-средств, чтобы защитить машины от огня.
Филон из Византия рекомендует смазывать наружные деревянные конструкции смесью золы и птичьего клея (клейкое вещество, добывающееся из ягод омелы) для защиты от огня и упоминает об использовании с этой же целью овчин, вымоченных в уксусе или воде. Нет сомнения, что слой овчины помогал также смягчить удары снарядов.
«Черепаха» для засыпания рвов
Колесная осадная техника требовала создания дороги — ровной, гладкой и прочной. Заставить двигаться огромный гелеполь было и так достаточно трудной задачей, даже без борьбы с кочками и ухабами. И, как мы уже видели, эти машины были уязвимы на непрочной земле. Известно, что при атаке прибрежного города Газа в 332 году до н.э. колеса башен Александра увязли в песке, так что основания были повреждены и башни пришлось тащить назад. Помимо этого, в середине IV веке до н.э. многие города имели защитные рвы, которые приходилось засыпать, чтобы подтащить башню к стене. В греческом мире не слышали об искусственных насыпях, так любимых римлянами, зато выравнивать почву для продвижения тяжелой осадной техники здесь было привычным делом.

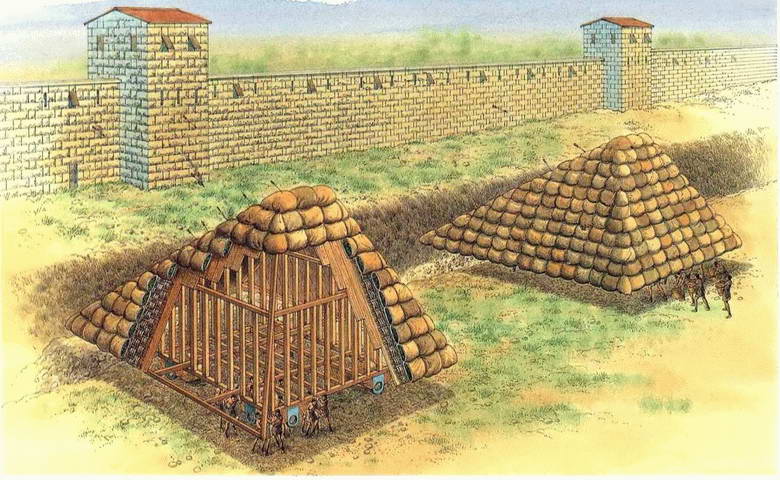

Естественно, занимающимся этим требовалась какая-то форма защиты, которая двигалась бы вместе с ними и позволяла бы работать без урона, Решением стала «черепаха», засыпающая рвы (testudowm chelone chostris), вид навеса, напоминающий по форме черепичную крышу на колесах. Эти машины были устроены так хитро, что любой снаряд только скользил по ним и скатывался, не причинив вреда. Имелся также и огнезащитный слой. Диодор Сицилийский упоминает применение таких машин при осаде Александром Галикарнаса в 334 году до н.э., а позже Деметрий использовал восемь таких машин при Родосе, чтобы подготовить путь для гелеполя. Подобные же машины и через сто лет были на вооружении как у македонской армии, так и у армии Селевкидов.
Афиней описывает, как строили машину вокруг центрального отсека высотой около 7 локтей (10 футов, или 3,1 м), стоящего на квадратном колесном основании — эскарионе — площадью 14 кв. локтей (20 футов, или 6,2 м). Заостренная крыша, являвшаяся главной особенностью данного сооружения, выступала еще на 4 локтя (6 футов, или 1,7 м) в каждую сторону. Однако больший уклон шел не к боковым сторонам, а вперед и назад. Все четыре склона сходились к поперечному коньку на высоте примерно 23 фута (7 м) от земли.
Афиней приписывает разработку этой машины «Филону Афинскому», который явно является ошибочным обозначением Филона из Византия, чья «Механическая энциклопедия» (mechanike syntaxis), составленная в конце III века до н.э., включала работы по артиллерии и осадному делу. В последней он проводит различие между «плетеной черепахой» (gerrochelone) и «черепахой для заполнения рвов» (chelone chostris). Плетеная «черепаха», видимо, представляла собой простой навес, открытый на концах, который римляне называли винеей, тогда как «черепаха» для засыпания рвов была полностью закрыта.

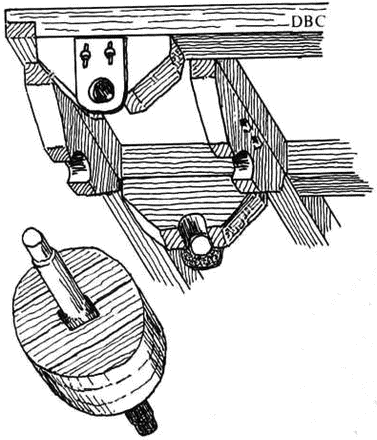

«Черепаха» для засыпания рвов также имела на каждом углу эскариона массивные колеса толщиной 1 фут (29,5 см) и высотой 3 локтя (4,5 фута, или 1,33 м). Каждое имело свою ось, оси были вделаны в хитроумный регулирующий механизм, который позволял колесам катиться то прямо, то вбок. По предположению Витрувия, они могли также катиться и наискосок, однако непонятно, как это достигалось. Одно из предположений, что каждое колесо могло двигаться независимо (подобно роликам на современной мебели), маловероятно; Витрувий описывает систему колес, которую можно было поворачивать на 45 градусов, тогда как такой ролик вращался бы постоянно.
Афиней рекомендует делать край крыши из пальмового дерева, отличающегося особой упругостью, и покрывать ее плетенками из лозы. Качества пальмового дерева, видимо, были хорошо известны; Филон также говорит о его широком использовании в осадных машинах, но советует обшивать «черепаху» железными листами и чем-то вроде подушек. Очевидно, что Афиней имеет в виду покрытие из подушек, сделанных из сыромятной кожи, набитых водорослями или вымоченной в уксусе мякиной, применяемых как для того, чтобы гасить удары снарядов, так и для защиты от огня.
«Черепаха» для засыпания рвов занимала площадь около 1300 кв. футов (120 кв. м). Воины явно могли с удобством работать в большей части этого пространства, судя по высоте внутри машины, но только практический эксперимент покажет, как можно приводить ее в движение.
