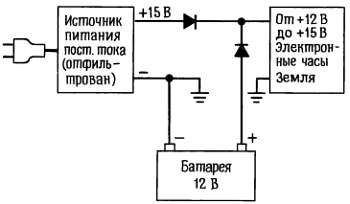

Рис. 1.83. Диодный вентиль ИЛИ с резервной батареей питания.
Упражнение 1.29. Измените схему так, чтобы батарея заряжалась от источника постоянного тока (в том случае, разумеется, когда питание есть) током 10 мА (такая схема нужна для того, чтобы поддерживать заряд батареи).
Диодные ограничители. В тех случаях, когда необходимо ограничить диапазон изменения сигнала,
Рис. 1.84. Диодный ограничитель напряжения.
Благодаря диоду выходное напряжение не может превышать значения +5,6 В, при этом наличие диода никак не сказывается на меньших значениях напряжения (в том числе и на отрицательных); единственное условие состоит в том, что отрицательное входное напряжение не должно достигать значения напряжения пробоя (например, для диода типа 1N914 это значение составляет — 70 В). Во всех схемах семейства цифровых логических КМОП-схем используются входные диодные ограничители. Они предохраняют эти чувствительные схемы от разрушения под действием разрядов статического электричества.
Упражнение 1.30. Разработайте схему симметричного ограничителя, задающего диапазон изменения сигнала от —5,6 до +5,6 В.

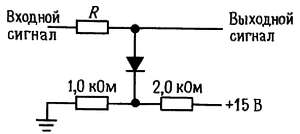

Эталонное опорное напряжение можно подавать на ограничитель от делителя напряжения (рис. 1.85).
Рис. 1.85.

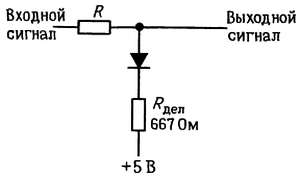

Если делитель напряжения заменить его эквивалентной схемой, то исходная схема преобразуется к виду, представленному на рис. 1.86.
Рис. 1.86.
Анализируя преобразованную схему, можно заключить, что импеданс со стороны выхода делителя напряжения (Rдел) должен быть мал по сравнению с сопротивлением R. Когда диод открыт (входное напряжение превышает напряжения ограничения), выходное напряжение совпадает с напряжением, снимаемым с делителя, при этом нижнее плечо делителя представлено эквивалентным сопротивлением (рис. 1.87).
Рис. 1.87.
Следовательно, для указанных параметров схемы выходное напряжение для треугольного входного сигнала будет иметь вид, показанный на рис. 1.88.
Рис. 1.88.
Затруднение здесь возникает в связи с тем, что делитель напряжения не обеспечивает жесткофиксированного значения эталонного напряжения. Хорошо зафиксированный опорный эталонный сигнал не «плывет», а это значит, что источник такого напряжения обладает небольшим импедансом (имеется в
На рис. 1.85 показан простой способ, с помощью которого можно «зафиксировать» схему ограничителя по крайней мере для высокочастотных сигналов — для этого к резистору 1 кОм нужно подключить шунтирующий конденсатор.
Например, конденсатор емкостью 15 мкФ с одним заземленным выводом на частотах выше 1 кГц уменьшает импеданс со стороны входа делителя до значения ниже 10 Ом. (Аналогично можно подключить конденсатор к Д1, как показано на рис. 1.82). Само собой разумеется, эффективность этого приема тем ниже, чем ниже частота, а для постоянного тока этот прием просто бесполезен.
На практике малое значение импеданса эталонного источника обеспечивается за счет использования транзистора или операционного усилителя. Такой способ, конечно, лучше, чем использование резисторов с очень малым сопротивлением, так как он не приводит к потреблению больших токов и обеспечивает значения импеданса порядка нескольких ом и ниже.
Следует отметить, что известны и другие схемы ограничения, в которых используются операционные усилители. Об этих схемах мы поговорим в гл. 4.
Интересным примером является использование ограничителя для восстановления сигнала по постоянному току в случае емкостной связи по переменному току. Смысл сказанного поясняет рис. 1.89. Подобные приемы необходимо использовать в схемах, входы которых работают аналогично диодам (например, это могут быть транзисторы с заземленным эмиттером), в противном случае при наличии емкостной связи сигнал просто пропадает.
Рис. 1.89. Восстановление сигнала по постоянному току.
Двусторонний ограничитель. Еще один ограничитель показан на рис. 1.90.
Рис. 1.90. Диодный ограничитель.
Эта схема ограничивает «размах» выходного сигнала и делает его равным падению напряжения на диоде, т. е. приблизительно 0,6 В. Может показаться, что это — очень малое значение, но если следующим каскадом схемы является усилитель с большим коэффициентом усиления по напряжению, то входной сигнал для него всегда должен быть немногим больше чем 0 В, иначе усилитель попадет в режим «насыщения» (например, если коэффициент усиления каскада равен 1000, а питающее напряжение составляет ±15 В, то входной сигнал не должен превышать диапазон ±15 мВ). Описанная схема часто используется в качестве защиты на входе усилителя с большим коэффициентом усиления.
Диоды как нелинейные элементы. Мы получим достаточно хорошее приближение, если будем считать, что ток через диод пропорционален экспоненциальной функции от напряжения на нем при данной температуре (точная зависимость между током и напряжением дается в разд. 2.10). В связи с этим диод можно использовать для получения выходного напряжения, пропорционального логарифму тока (рис. 1.91).
Рис. 1.91. Логарифмический преобразователь: идея схемы основана на нелинейной вольт-амперной характеристике диода.
