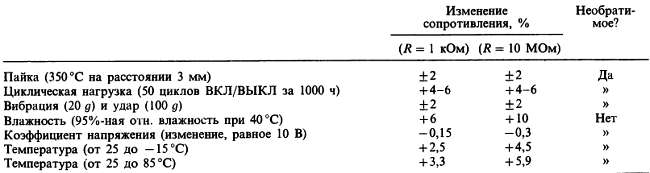

Стандартный допуск в номинальных условиях составляет 5 %. Максимальная мощность при температуре окружающей среды 70 °C составляет 0,25 Вт, при этом внутренняя температура повышается до 150 °C. Максимальное приложенное напряжение составляет (0,25 R)^1/2 или 250 В (меньшее из двух значений).

И это на самом деле так! (см. рис. 6.53). Однократное превышение напряжения до 400 В в течение 5 с вызывает необратимое изменение сопротивления на 2 %.

В

схемах, где требуется высокая точность или стабильность, следует использовать резисторы из металлической пленки с допуском 1 % (см. приложение Г). Они обеспечивают стабильность не хуже 0,1 % в нормальных условиях и не хуже 1 % в самых жестких условиях. Прецизионные проволочные резисторы способны удовлетворить наиболее высоким требованиям.

Если ожидается, что мощность, рассеиваемая в схеме, будет составлять более 0,1 Вт, то следует выбрать резистор с большим значением рассеиваемой мощности. Композиционные углеродистые резисторы характеризуются мощностью до 2 Вт, а мощные проволочные резисторы - более высокими значениями.

Для мощных схем наилучшие характеристики обеспечивает резистор с отводом тепла. Резисторы этого типа выпускаются с допуском 1 % и могут надежно работать при собственной температуре до 250 °C в течение длительного периода времени. Допустимая рассеиваемая мощность зависит от воздушного потока, температурных условий на выводах и плотности схемы; следовательно, мощность на резисторе следует рассматривать как грубую ориентировочную величину. Отметим также, что мощность резистора связана со средним значением мощности, рассеиваемой в схеме, и может существенно превышаться в короткие интервалы времени (в зависимости от «тепловой массы» эти интервалы могут длиться несколько секунд или более).

_{Упражнение 1.1. Возьмем два резистора сопротивлением 5 и 10 кОм. Чему равно сопротивление при (а) последовательном и (б) параллельном их соединении?}

_{Упражнение 1.2. Какую мощность будет рассеивать в пространство резистор с сопротивлением 1 Ом, подключенный к батарее автомобиля с напряжением 1 В?}

_{Упражнение 1.3. Докажите справедливость формул для сопротивления последовательного и параллельного соединения резисторов.}

_{Упражнение 1.4. Покажите, что сопротивление нескольких параллельно соединенных резисторов определяется следующим образом:}

* * *

Секрет резисторов, соединенных параллельно: начинающие часто приступают к сложным алгебраическим выкладкам или углубляются в законы электроники, а здесь как раз лучше всего воспользоваться интуитивным правилом.

Приступим теперь к освоению интуитивных правил и развитию интуиции.

Правило 1. Сопротивление двух резисторов, один из которых обладает большим сопротивлением, а другой малым, соединенных

между собой последовательно (параллельно), приблизительно равно большему (меньшему) из двух сопротивлений.

Правило 2. Допустим, вы хотите узнать, чему равно сопротивление двух параллельно соединенных резисторов, обладающих сопротивлением 5 и 10 кОм. Если вообразить, что резистор сопротивлением 5 кОм представляет собой параллельное соединение двух резисторов сопротивлением 10 кОм, то схема будет представлена параллельным соединением трех резисторов с сопротивлением 10 кОм. Так как сопротивление одинаковых параллельно соединенных резисторов равно 1/n– й части сопротивления одного из них, то ответ в нашей задаче будет 10 кОм/3, или 3,33 кОм. Это правило полезно усвоить, так как с его помощью можно быстро проанализировать схему «в уме».

Мы хотим, чтобы вы научились решать стоящие перед вами задачи, имея под рукой минимум — оборотную сторону почтового конверта и ручку. Тогда блестящие идеи, возникшие у вас в любой момент, не будут встречать препятствий на пути своего развития.

И еще несколько принципов нашей доморощенной философии: среди начинающих наблюдается тенденция вычислять значения сопротивлений резисторов и характеристики других компонентов схем с большой точностью, доступность же карманных калькуляторов в наше время помогает развитию этой тенденции.

Поддаваться ей не следует по двум причинам: во-первых, компоненты сами по себе имеют определенную конечную точность (наиболее распространенные резисторы — ± 5 %; характеристики транзисторов, например часто задаются одним-двумя коэффициентами); во-вторых, одним из признаков хорошей схемы является ее нечувствительность к точности величин компонентов (бывают, конечно, и исключения). И еще: вы скорее придете к интуитивному пониманию схем, если разовьете в себе способность быстро прикидывать «в уме», а не будете увлекаться вычислениями с ненужной точностью на красивых калькуляторах.

Некоторые считают, что для того чтобы скорее научиться оценивать величину сопротивления, полезно вводить понятие проводимость, G = 1/R. Ток, протекающий через элемент с проводимостью G, к которому приложено напряжение U, определяется как I = G·U (это закон Ома).

Чем меньше сопротивление проводника, тем больше его проводимость и тем больше ток, протекающий под воздействием напряжения, приложенного между концами проводника.

С этой точки зрения формула для определения сопротивления параллельно соединенных проводников вполне очевидна: если несколько резисторов или проводящих участков подключены к одному и тому же напряжению, то полный ток равен сумме токов, протекающих в отдельных ветвях. В связи с этим проводимость соединения равна сумме отдельных проводимостей составных элементов: G = G₁ + G₂ + G₃+…, а это выражение эквивалентно выражению для параллельно соединенных резисторов, приведенному выше.
