Малые сигналы и длинные линии. Для малых сигналов такая ситуация нетерпима, и вам придется сделать некоторые усилия, чтобы ее улучшить. Несколько идей для этой цели содержит рис. 7.70.

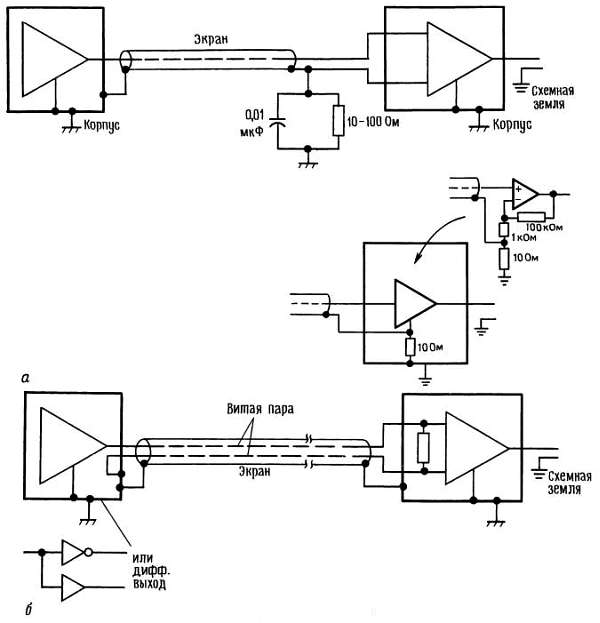

Рис. 7.70. Цепи заземления с экранированными кабелями для сигналов низкого уровня.

На первой схеме коаксиальный экранированный кабель присоединен к корпусу и схемному заземлению источника сигнала, но изолирован от корпуса приемника (используйте изолированный разъем BNC Bendix 4890-1 или Amphenol 31-010). Благодаря дифференциальному усилителю для буферизации входного

сигнала подавляется синфазный сигнал в цепи заземления, выделяющийся на экране. Также полезно подключить резистор с малым сопротивлением и шунтирующий конденсатор на землю для ограничения сдвига «напряжения заземления» и предупреждения повреждений входного каскада. Еще одна схема приемника на рис. 7.70 демонстрирует использование «псевдодифференциального» входного включения для усилительного каскада с одним выходом (это может быть, например, стандартный неинвертирующий ОУ, как по схеме). Сопротивление 10 Ом включенного между общей точкой усилителя и схемной землей резистора достаточно велико (во много раз больше полного сопротивления заземления источника), так что потенциал в этой точке задает опорная земля источника сигнала. Разумеется, любой шум, присутствующий в этом узле схемы, появится также на выходе, однако это становится неважным, если каскад имеет достаточно высокий коэффициент усиления _U, поскольку отношение полезного сигнала к шумам заземления увеличивается в _U раз. Таким образом, хотя данная схема не является подлинно дифференциальной (обладающей бесконечным КОСС), тем не менее работает она достаточно хорошо (с эффективным КОСС, равным _U). Такой прием псевдодифференциального включения с отслеживанием потенциала земли можно использовать также для сигналов низкого уровня внутри самого прибора, когда возникают проблемы с шумами заземления.

Во второй схеме используется экранированная витая пара, экран которой присоединен к корпусу на обоих концах. Это не опасно, так как по экрану сигнал не идет. Дифференциальный усилитель используется, как и раньше, на приемном конце. Если передается логический сигнал, то имеет смысл передавать дифференциальный сигнал (сигнал и его инверсию), как показано на рисунке. Во входных каскадах приемной стороны можно применять обычные дифференциальные усилители или, если очень сильны помехи от земли, специальные «изолированные» усилители (выпускаются фирмами Analog Devices и Burr-Brown). Последние могут работать при киловольтных синфазных сигналах. Также работают оптоэлектронные изолирующие модули, в некоторых случаях — это удобное решение для передачи цифровых сигналов.

На радиочастотах подходящий способ подавления синфазного сигнала на приемном конце дает трансформаторная связь; она также облегчает получить дифференциальный биполярный сигнал на передающем конце. Трансформаторы также популярны в звуковой аппаратуре, хотя они громоздки и ведут к некоторому искажению сигнала.

Для очень длинных кабельных линий (измеряемых милями) полезно принять меры против больших токов в экранах на радиочастотах. Способ достижения этого показан на рис. 7.71.

Рис. 7.71. Схема защиты входа приемника сигналов с очень длинной линии.

Как было показано выше, дифференциальный усилитель работает с витой парой и на него не влияет напряжение экрана. Путем связи экрана через небольшую катушку индуктивности с корпусом удается сохранить малое напряжение постоянного тока, а большие радиочастотные токи исключить. На этой схеме показана также защита от выхода синфазного напряжения за пределы ±10 В.

Хорошая схема защиты многопроводного кабеля, в котором требуется исключить синфазные наводки, показана на рис. 7.72.

Рис. 7.72. Подавление синфазной помехи при пользовании длинным многожильным кабелем.

Так как у всех сигналов эта наводка одна и та же, то единственный провод, подключенный к земле

на передающем конце, служит для компенсации синфазных сигналов во всех n проводах сигнала. Просто этот сигнал считывается по отношению к земле на приемном конце и используется как опорный входной сигнал для всех n дифференциальных усилителей, работающих с остальными сигналами.

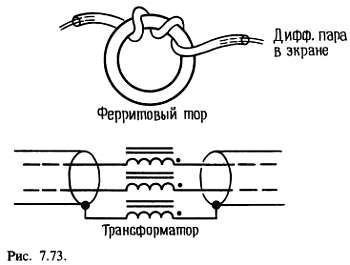

Приведенные схемы хорошо подавляют синфазные помехи на низких и средних частотах, но против радиочастотных помех они могут оказаться неэффективными из-за низкого КОСС в приемном дифференциальном усилителе. Одной из возможностей здесь оказывается закрутка кабеля целиком вокруг ферритового тора (рис. 7.73).

Это увеличивает последовательную индуктивность кабеля в целом, повышает полное сопротивление синфазному сигналу на высокой частоте и облегчает возможность шунтирования его на дальнем конце парой конденсаторов малой емкости на землю. Эквивалентная схема показывает, почему это происходит без ослабления дифференциального сигнала: у вас есть последовательные индуктивности, включенные в сигнальные линии и экран, но поскольку они образуют трансформатор с единичным отношением числа витков, дифференциальный сигнал не изменяется. Это есть на самом деле «1:1 продольный трансформатор», который описывается в разд. 13.10.

Плавающий источник сигнала. Та же несогласованность напряжений заземления в разных местах проявляется еще более серьезно на входах низкого уровня, поскольку там сигналы очень малы. Примером является головка магнитофона или другой источник сигнала, для которого нужна экранированная сигнальная линия. Если заземлить экран на обоих концах, то разность напряжений заземления появится в качестве сигнала на входе усилителя. Лучше всего отделить экран от заземления в источнике (рис. 7.74).

Изолирующие усилители. Другим решением серьезных проблем, связанных с заземлением, является использование «изолирующего усилителя». Изолирующие усилители — это готовые устройства, предназначенные для передачи аналогового сигнала (с полосой частот, начинающейся с постоянного тока) от схемы с одним опорным уровнем заземления к другой схеме, имеющей совершенно другую землю (рис. 7.75).

Рис. 7.75. Концепция изолирующего усилителя.

На практике в некоторых экзотических ситуациях потенциалы этих «земель» могут отличаться на много киловольт! Применение изолирующих усилителей обязательно в медицинской электронике - там, где электроды прикладываются к телу человека, с тем, чтобы полностью изолировать такие контакты от измерительных схем, запитанных непосредственно от сети переменного тока. В выпускаемых в настоящее время изолирующих усилителях используется один из следующих трех методов:

1. Трансформаторная изоляция (развязка) несущего сигнала высокой частоты, подвергнутого частотной или широтно-импульсной модуляции относительно узкополосным сигналом (с частотой от 0 до 10 кГц или около того), который необходимо изолировать (рис. 7.76).

Рис. 7.76. Изолирующий усилитель AD295 с трансформаторной связью. (Analog Devices).

Этот метод применяется во всех изолирующих усилителях фирмы Analog Devices, а также в ряде устройств фирмы Burr-Brown. Изолирующие усилители с трансформаторной развязкой имеют удобную особенность: питание постоянного тока подается только на одну сторону (передающую или приемную); у всех у них в корпусе встроен преобразователь постоянного напряжения в постоянное напряжение с трансформаторной связью. Усилители такого типа обеспечивают изоляцию до 3,5 кВ и имеют типичную полосу пропускания порядка 2 кГц, хотя некоторые устройства работают с сигналами до 20 кГц.
