В табл. 11.7 приведены правильные, как мы надеемся, значения байтов (мы их тщательно проверили!).
Таблица 11.7. Инициализация последовательного порта 8530 1)
Регистр · Байт2) · Результат
________________________________
WR0 · (Указатель регистра) · Используется для доступа к WR1-WR15
WR1 · 00 · Запрет прерываний
WR2 · XX · Вектор прерываний (если разрешены)
WR3
WR4 · 44 · х15, 1 стоп-байт без контроля
WR5 · 68 · 8 бит, разрешение передачи
WR6 · XX · Символ синхронизации (только синхронный режим)
WR7 · XX · Символ синхронизации (только синхронный режим)
WR8 · (Буфер передачи) · Передаваемые данные (прямой доступ с D/C' = 1)
WR9 · СО · Сброс
WR10 · XX · Режимы синхронных операций
WR11 · 50 · Такты приема/передачи от генератора скорости пересылки
WR12 · 10210 · Делитель скорости пересылки - старший байт
WR13 · 00 · Делитель скорости пересылки - младший байт
WR14 · 03 · Разрешение генератора скорости пересылки
WR15 · XX · Режимы прерываний (если разрешены)
_____
1) Асинхронный режим, 1200 бод, 8 бит, без контроля четности.
2) XX-произвольное состояние; все числа шестнадцатеричные, кроме WR12.
Обратите внимание на состояние XX (произвольное) для регистров, игнорируемых нами, в силу того, что мы не используем ни прерываний, ни синхронного режима. Регистр WR9 выполняет полный сброс микросхемы, который должен предшествовать любым другим командам. С помощью регистров WR12 и WR13 устанавливается 16-разрядное значение делителя частоты передачи, которое для микросхемы 8530 дается выражением частота передачи = fтакт/[2 (режим генератора) x (делитель + 2)]. Таким образом, при частоте генератора 4 МГц и режиме генератор x16 для скорости передачи 1200 бод получаем делитель 10210 (фактически скорость передачи составит 1201,92 бод, что весьма близко к заданному значению). При выбранной нами частоте генератора возможны все стандартные скорости передачи вплоть до 9600 бод (для этой скорости делитель должен быть равен 13).
Заметьте, что в вашем распоряжении все многочисленные режимы работы УСАПП, устанавливаемые соответствующими последовательностями инициализирующих управляющих байт. Микросхема 8530, как и все УСАПП, обеспечивает также синхронную коммуникацию в различных режимах со скоростями до 1 Мбит/с; это особенно полезно для пересылки данных между двумя процессорами. Для нашего прибора такой способ пересылки не имеет смысла в силу ограниченного объема оперативной памяти, однако он может оказаться полезным при подключении жесткого диска.

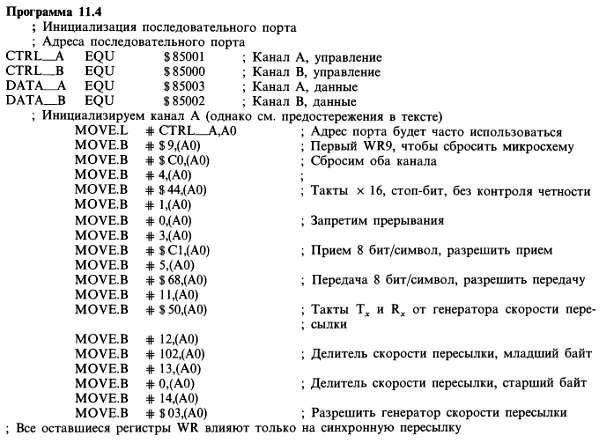

Обратите внимание на необходимость пересылки из ЦП в УСАПП правильной последовательности инициализирующих байт до того, как начнут передаваться какие-либо последовательные данные, как это было и в случае параллельного порта 8536; в нашем примере последовательный порт не использовался, так что мы опустили его инициализацию. Программа 11.4 дает понятие о процедуре инициализации. Сложность программы (включая декодирование таблиц с данными с целью определения управляющих байтов) —
После того как с помощью управляющих регистров установлен режим работы УСАПП, можно передавать и принимать байты данных с помощью циклов ЦП записи и чтения при высоком уровне сигнала D/C'. С целью определения наличия нового, ожидающего приема в ЦП байта данных или возможности пересылки в УСАПП нового байта для его дальнейшей передачи следует опрашивать регистр состояния (при низком уровне D/C'), конкретно D0 в регистре RR0 в первом случае, и D2 в том же регистре во втором.
В дополнение к этому по другим битам регистра состояния можно судить о фиксации ошибки четности, потере принимаемых данных и т. д. Часто эти страшные удары судьбы можно игнорировать и смело идти вперед. В программе 11.5 приведены фрагменты пересылки данных при том же, что и раньше, отображении регистров на адресное пространство.
Учтите, что эти примеры, в которых используется программный ввод-вывод с проверкой состояния (см. разд. 10.06–10.08), иллюстрируют работу простейших программных драйверов. В них работа ЦП останавливается на время циклического опроса флага состояния. Использование механизма прерываний позволяет повысить эффективность работы ЦП; это особенно справедливо для операций ввода. Микросхема 8530 может возбуждать прерывания по любому указанному условию; от нее даже можно получить в качестве подтверждения выбранный вами 8-битовый вектор, если использовать линии подтверждения прерывания (IEI, IEO, INTACK). Все эти возможности реализуются с помощью управляющих байтов инициализации.
Микросхемы параллельного ввода-вывода (PIO). В состав нашего микропроцессорного прибора была включена многофункциональная микросхема параллельного порта (такого рода схемы часто объединяются с одним или несколькими таймерами). Использованная нами микросхема 8536 принадлежит тому же семейству, что и микросхема последовательного порта 8530 и использует схожие интерфейс с процессором и протокол настройки. Хорошие микросхемы параллельных портов позволяют программировать для каждого бита в отдельности направление передачи и режим (с фиксацией, с открытым стоком, с инверсией). Протокол передачи данных также можно запрограммировать; например, в микросхеме 8536 можно разрешить векторизуемые прерывания по любому сочетанию входных бит. Можно также выбрать один из четырех режимов квитирования (см. ниже).
Микросхемы РIO, как и все периферийные БИС, разрабатываются на базе nМОП- и КМОП-технологий, причем в новых разработках используется в основном последняя. С выходов таких схем можно снять, как правило, несколько мА, однако nМОП-схемы, в отличие от КМОП, обеспечивают лишь доли мА. Поэтому они обычно используются совместно с микросхемами мощных драйверов, позволяющих подключать к ним нагрузку, требующую значительных токов. Не пытайтесь подключать реле непосредственно к выходу микросхемы РIO (см. наши замечания относительно микросхем среднего уровня интеграции в разделе «Фиксаторы и D-регистры»).
