Очень часто можно встретить шаблон печатного разъема и на другом конце карты, используемого для плоского ленточного жгута и служащего для подачи некоторых внешних сигналов на плату или передачи их на другую плату. Для снятия сигнала можно использовать плоский ленточный кабель, заканчивающийся во вставке DIP; такой кабель вставляется непосредственно в гнездо ИМС на плате. Эти кабели выпускаются различной длины, или же их можно сделать самим с помощью комплекта, в который входят плоский кабель, неприсоединенная вставка DIP и инструмент для навивки. Плоский кабель можно также подсоединять к плате через входную шину или многоконтактный разъем, в котором один или два ряда штырьков расположены через 2,5 мм.
Простые платы лучше всего соединять с помощью разъемов, в которых используются штампованные клеммы или печатные полоски с покрытием и винтовыми

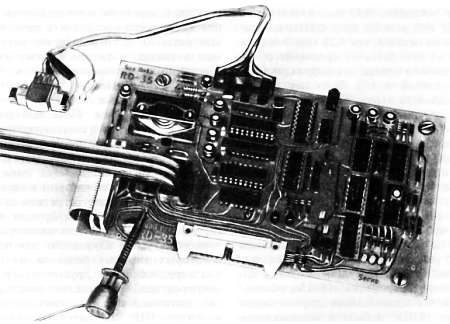

Рис. 12.7. Печатная плата цифрового магнитного регистратора, на которой осуществлено несколько видов внешних соединений. Магнитная головка присоединена через однорядный разъем (который соответствует ряду штырьков для накрутки), а другие цепи — с помощью многоконтактных разъемов и разъема с двухрядной вставкой DIP (впаивается на место ИМС). Щуп показан подсоединенным к выводу контрольной точки. На примере этой платы можно видеть установку элемента с теплоотводом (слева вверху), индикатора логических состояний (справа вверху), миниатюрных однооборотных потенциометров и монтаж резисторов «в линию».
Дополнительные замечания. На платах со сквозной металлизацией некоторые отверстия используются для проведения земляной шины на противоположную сторону платы. Избегайте многократных переходов сквозь плату, поскольку соединения через сквозную металлизацию могут создавать помехи даже там, где элементы отсутствуют. На двусторонних платах ленточные проводники, как правило, ведите горизонтально по одной стороне и вертикально по другой.
Основные правила: при нанесении на чертеж ленточных дорожек делайте плавные закругления или повороты на 45°, а не прямоугольные. Проводники, ведущие к контактным площадкам, должны идти прямо по направлению к центру контакта, а не под косым углом. Не монтируйте на плате тяжелые элементы (вес не должен превышать 60 г); предположите, что прибор будет периодически в течение работы сбрасываться с высоты ~2 м на твердую поверхность! На компонентной стороне указывайте полярность диодов и электролитических конденсаторов, а также номера ИМС и локализацию 1-го штырька (если есть место). Всегда удобно, когда обозначены контрольные точки, функции подстроечных элементов (например, «ОРЕГ»), входы и выходы, функции световой индикации, если, конечно, позволяет место.
Нанесение линий на майлар. Основной совет: пользуйтесь специальным столом с подсветкой, работая с майларовой пленкой с прецизионной сеткой. Не путайте майлар с дешевой пластиковой пленкой с нанесенной сеткой, которая не обладает ни точностью, ни стабильными размерами; кусок прецизионной пленки остановит вас, во всяком случае, ценой (около 20 долларов!). Положите майлар чистой стороной кверху и точно нанесите на него контактные площадки ИМС. Используйте карандашный эскиз в качестве руководства при разводке схемы. Тщательно вымойте руки, чтобы на майларе не оставить жирных пятен, или, если они возникли, воспользуйтесь спиртом для их удаления. Для разрезания лент и контуров пользуйтесь ножом с кривым лезвием и научитесь не делать сквозные порезы на майларе. После установки клейкой ленты крепко придавите ее, иначе она в конце концов начнет скручиваться. Обеспечьте хорошее перекрытие на участках, где проводник должен пройти через контактную площадку или через что-либо другое. В процессе разводки ленты держите в свободном, а не натянутом состоянии, иначе лента будет отскакивать и тянуться назад от контакта. Используйте предварительно нарезанные колена и кружки для увеличения ширины ленты (1,55 мм или шире), когда при проведении приходится делать крутые повороты. После того, как нанесение линий на майлар закончено, оно сверяется со схемой, при этом красным карандашом отмечайте каждое пройденное соединение на принципиальной схеме. Если все окажется в порядке, замазываются возможные щели на майларе несмываемым черным фламастером.
Предварительно разрезанные шаблоны для ПС поставляют несколько фирм. В табл. 12.1 приведены некоторые рекомендуемые типы. Каталог Bishop Graphics (5388 Sterling Center Drive, Westiake Village, CA 91359)
Таблица 12.1. Некоторые шаблоны для проектирования ПС
Шаблоны1) · Bishop · Datak
____________________________
Малые контактные площадки (3,75 мм) · D203 · JD-145
Средние контактные площадки (4,675 мм) · D104 · JD-146
Большие контактные площадки (6,25 мм) · D108 · JD-150
«Гигантские» контактные площадки · D293 · JD-343
Терморельефы — позитив. (3,75 мм) · 5272 · JDS-532
Терморельефы — негатив. (3,75 мм) · 5278 · -
Терморельефы — позитив. (4,675 мм) · 5232 · -
Терморельефы — негатив. (4,675 мм) · 5238 · -
16-штырьковый DIP · 6109 · JD-64
16-штырьковый DIP с внутренними зазорами · 6946 · JD-179
20-штырьковый DIP · 6999 · JD-575
20-штырьковый DIP с внутренними зазорами · — · JD-585
28-штырьковый DIP · 6904 · JDS-398
28-штырьковый DIP с внутренними зазорами · — · JDS-591
Транзистор ТО-5 · 6077 · —
Транзистор ТО-18 · 6274 · JD-88
Транзистор ТО-92 · — · JD-91
Впаиваемый разъем с контактными площадками через 2,5 мм · 5004 · JD-145
Печатный разъем с шагом между ламелями 2,5 мм · 6714 · JD-123
Печатный разъем с шагом между ламелями 3,9 мм · 6722 · JD-121
Черная лента 0,8 мм · 201-031-11 · -
Черная лента 1,0 мм · 201-040-11 · -
Черная лента 1,2 мм · 201-050-11 · -
Черная лента 1,5 мм · 201-062-11 · -
Черная лента 2,5 мм · 201-100-11 · -
Черная лента 5,0 мм · 201-200-11 · -
Универсальные уголки 1,5 мм · CU601 · -
Универсальные уголки 2,5 мм · CU607 · -
Универсальные уголки 5,0 мм · CU609 · -
___________
1) В масштабе 2:1 к оригиналу.
12.06. Монтаж плат ПС
С получением законченной платы ваши заботы не кончаются. Перед вами встанут вопросы - например, как пользоваться разъемами для ИМС, как удалить флюс или подготовить выводы к монтажу и т. п. Предлагаем вам некоторые соображения по этому поводу.
Гнезда. Имеется большой соблазн: для облегчения аварийного ремонта использовать гнезда для ИМС повсюду. Однако если вы будете невнимательны, то гнездо скорее может вызвать неисправность, чем предотвратить ее. Нужно учитывать устройство гнезда еще на стадии макета. Тогда при необходимости можно заменить ИМС, чтобы убедиться, что имеющееся нарушение работы вызвано неисправностью именно в конструкции гнезда, а не плохим компонентом. Гнезда могут использоваться и для дорогих ИМС (например, ЦАП, микропроцессоры или др.), ИМС, которые по желанию можно менять время от времени (например, программируемые ПЗУ), а также для ИМС, рано или поздно выходящих из строя (например, кристаллы, которые служат для восприятия входных или выдачи выходных сигналов, т. е. связанные с внешними цепями аппаратуры).
Проблема заключается в том, что плохо сконструированное гнездо по прошествии некоторого времени теряет надежность. Непаянные соединения должны иметь газонепроницаемую защитную оболочку, аналогичную возникающей при механическом действии удара металла о металл, причем герметизация в дальнейшем уже не должна разрушаться. Например, теряют надежность печатные разъемы ПС, бывшие в употреблении. Чтобы этого избежать, контакты стали делать расщепленными (два или более независимых пружинящих контакта для каждой ламели), поверхности гнезда и ламе лей покрывают золотом, а механическую конструкцию улучшают с точки зрения надежности контакта при ударах и после них. Можно ожидать, что негерметизированные соединения через некоторое время, возможно через год, а то и меньше, выйдут из строя. Иногда допускается небрежность, например, компонент вставляется в плату ПС, а припаять забывают. Такие соединения обладают раздражающим свойством, а именно: вначале контакт хороший, а спустя месяцы или даже годы он становится прерывающимся из-за коррозии. Могут возникнуть проблемы и со вставленными в гнезда тяжелыми ИМС (24 штырька и более). Их можно вытащить только после нескольких покачиваний и толчков.
